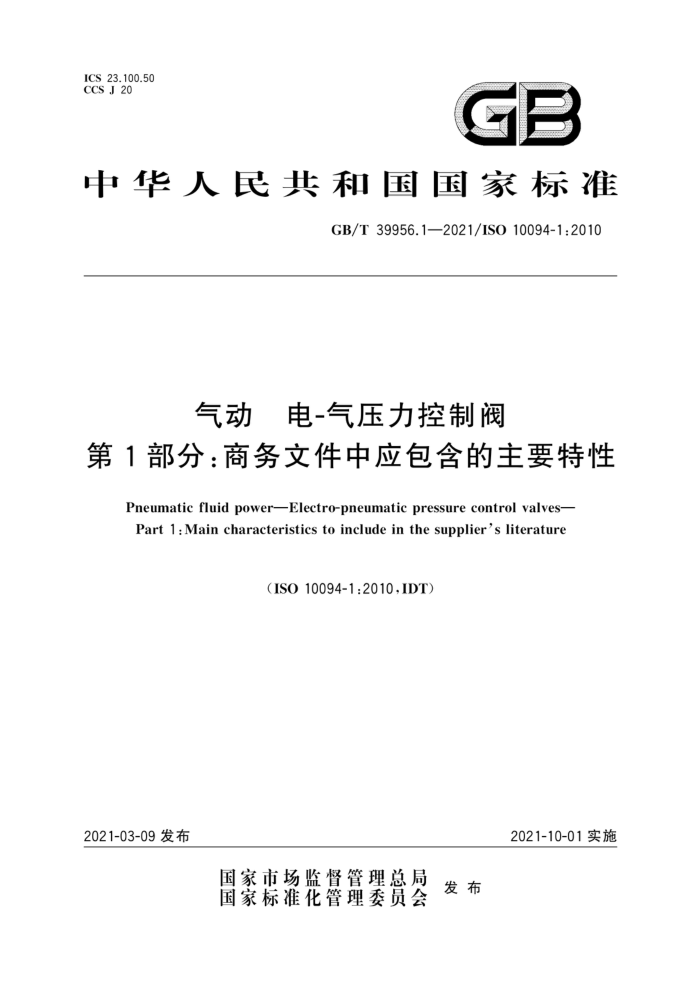

ICS 23.100.50 CCS J 20
GB
中华人民共和国国家标准
GB/T39956.1—2021/IS010094-1:2010
气动电-气压力控制阀
第1部分：商务文件中应包含的主要特性
Pneumaticfluid powerElectro-pneumaticpressure controlvalves- Part 1:Main characteristics to include in the supplier's literature
(ISO10094-1:2010,IDT)
2021-03-09发布
2021-10-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 39956.1—2021/ISO 10094-1:2010
目 次
前言引言
IV
范围规范性引用文件术语和定义
1
2
3
符号和单位 5 特性 6 标注说明参考文献
7
.
7
11
12 GB/T 39956.1—2021/ISO10094-1:2010
前 言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件为GB/T39956《气动电-气压力控制阀》的第1部分。GB/T39956已经发布了以下部分：
第1部分：商务文件中应包含的主要特性；第2部分：评定商务文件中应包含的主要特性的试验方法。
本文件使用翻译法等同采用ISO10094-1：2010《气动电-气压力控制阀 第1部分：商务文件中应包含的主要特性》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T17446—2012 2流体传动系统及元件词汇（ISO5598:2008，IDT） —GB/T20081.1一2006气动减压阀和过滤减压阀第1部分：商务文件中应包含的主要特性
和产品标识要求（ISO6953-1：2000，IDT）本文件做了下列编辑性修改：
纠正了ISO10094-1：2010中的少量编辑性错误，将5.3.1.5中的“△w”改为“S”；图7中V单位"kPa"改为"dm3”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出。 本文件由全国液压气动标准化技术委员会（SAC/TC3)归口。 本文件起草单位：星宇电子（宁波）有限公司、国家气动产品质量监督检验中心、浙江亿日气动科技
有限公司、嘉兴米克气动设备有限公司、厦门莱凯盛智能科技有限公司、北京机械工业自动化研究所有限公司。
本文件主要起草人：曹建波、章苗英、毛乾晖、任车利、汪济舟、林兴乐、曹巧会。
= GB/T 39956.1—2021/IS0 10094-1:2010
引 言
在气动系统中，动力是通过回路中的压缩空气来传递和控制的。当需要根据可变的压力设定值精确地调节压力时，可以使用电-气压力控制阀。这些控制阀可以连续地调节系统的气源压力，以响应连续输入的电信号，并将输入的电信号值与压力值成比例关系。因此，需要了解这些电-气压力控制阀的性能特点，以确定其适用性。
GB/T39956由两个部分构成。
第1部分：商务文件中应包含的主要特性。目的在于规定在商务文件中应包含的电-气压力控制阀的主要特性。 第2部分：评定商务文件中应包含的主要特性的试验方法。目的在于为规定按GB/T39956.1 中所要求的电-气压力控制阀在评定商务文件中应包含的主要特性的试验方法及参数的表达方式。
IV GB/T39956.1—2021/IS010094-1:2010
气动电-气压力控制阀
第1部分：商务文件中应包含的主要特性
1范围
本文件规定了在商务文件中应包含的电-气压力控制阀的主要特性。 依据ISO5598，控制阀包括：
电调制气动比例压力阀：压力比例控制阀；
-
压力伺服阀（闭环）。
注1：非电调制气动压力控制阀的特性在ISO6953-1中规定。 注2：电-气流量控制阀的特性在ISO10041-1中规定。 注3：本文件适用于具有向大气排放气口的元件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T39956.2—2021气动 电-气压力控制阀 第2部分：评定商务文件中应包含的主要特性的试验方法（ISO10094-2:2010,IDT)
ISO5598流体传动系统及元件词汇（Fluidpowersystemsandcomponents—Vocabulary） ISO6953-1气动减压阀和过滤减压阀第1部分：商务文件中应包含的主要特性和产品标识
要求(Pneumatic fluid power—Compressed air pressureregulators and filter-regulators—Part1:Main characteristics to be included in literature from suppliers and product-marking requirements)
3术语和定义
ISO5598和ISO6953-1界定的以及下列术语和定义适用于本文件
3.1
电-气压力控制阀 electro-pneumatic continuous pressure control valve 根据输入的电信号连续地调节系统的气源压力，并能使输出的压力值与输人的电信号成比例关系
的控制阀。 3.2
进口压力 inlet pressure 元件、配管或系统进口处的压力。
3.3
电信号 electrical control signal 施加于控制机构的设置信号。
3.4
电信号-压力特性曲线 control signal/pressure characteristic curve 在恒定的进口压力下，正向流量或溢流流量为零，反映调节压力与电信号之间关系的曲线。
1 GB/T39956.1—2021/IS010094-1:2010
3.5
最小调节压力 minimum regulated pressure 电信号-压力特性曲线上起始点的压力。 流量-压力特性曲线 flow/pressure characteristic curve 在电信号和进口压力保持恒定的情况下，反映调节压力与正向流量或溢流流量之间关系的曲线。
3.6
3.7
压力调节特性 pressure regulation characteristic 在规定流量下所测得的由进口压力变化引起的调节压力的变化，
符号和单位
4
下列符号和单位适用于本文件，见表1。
表1 符号和单位
符号 p: p2 p3 H L - s
SI单位 Pa Pa Pa % %
定义进口压力” 出口压力排气口压力” 滞环线性度重复性分辨率
与ISO11727致。
5特性
5.1 通则
电-气压力控制阀的说明书应包含5.2～5.4中所给定的技术性能。 供应商提供的资料应有助于用户选择合适的电-气压力控制阀。
5.2 电源特性
应给出电-气压力控制阀所要求的最低电压、最小电流和最低功率。 5.3 静态特性 5.3.1 正向流量或溢流流量为零时的电信号-压力特性 5.3.1.1 特性曲线
在给定的进口压力下，正向流量或溢流流量为零时调节压力和电信号（满量程范围内）的对应关系，见图1；应按GB/T39956.2—2021中7.2.1的规定进行测试。
特性曲线应按GB/T39956.2一2021中7.3.1的规定，分别对递增和递减的每个电信号所测得的两
2
