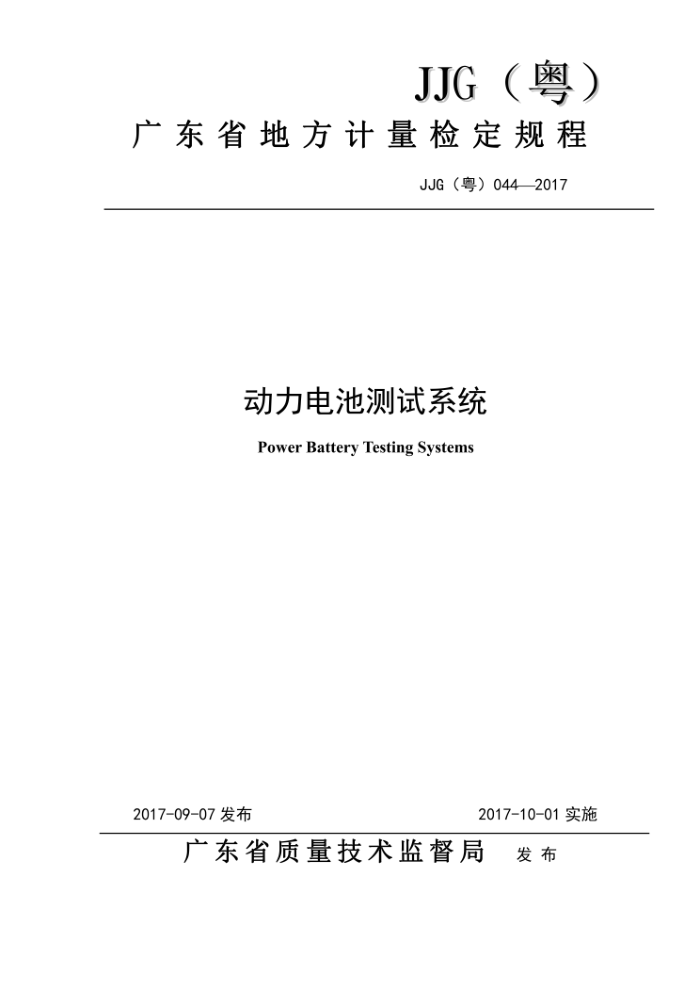

JJG（粤）
广东省地方计量检定规程
JJG（粤）044—2017
动力电池测试系统 Power Battery Testing Systems
2017-09-07发布
2017-10-01实施
广东省质量技术监督局 发布 JJG（粤）044—2017
动力电池测试系统检定规程 Verification Regulation for Power Battery
JJG（粤）044-2017
TestingSystems
归口单位：广东省质量技术监督局起草单位：深圳市计量质量检测研究院
深圳市新威尔电子有限公司
本规程委托深圳市计量质量检测研究院负责解释 JJG（粤）044—2017
本规程起草人：
张国庆（深圳市计量质量检测研究院）周頔（深圳市计量质量检测研究院）王敬喜（深圳市计量质量检测研究院）陈明亮（深圳市计量质量检测研究院）
秦军（深圳市新威尔电子有限公司）龙四维（深圳市计量质量检测研究院）黄机勇（深圳市计量质量检测研究院）蔡卫平（深圳市计量质量检测研究院）古建平（深圳市计量质量检测研究院）
2 JJG（粤）044—2017
目 录
引言
I1
范围. 2 引用文件 3 术语和计量单位. 3. 1 动力电池 3.2 动力电池测试系统 3.3 电池充电. 3. 4 「电池」放电. 3.5 恒「电」流充电， 3.6 恒 「电」压充电. 3.7 恒「电」流放电. 4 概述 5 计量性能要求.. 6 通用技术要求 6. 1 外观及标志检查， 6.2 功能性检查.. 7 计量器具控制. 7. 1 检定条件. 7. 2 检定项目. 7. 3 检定方法. 7. 4 检定结果的处理， 7. 5 检定周期. 附录 A. 附录
1
2
0
4
N
6
. 6
12
.13 ..15 18
B. JJG（粤）044—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》所给出的规则编制。 本规程参考了GB/T31467.1一2015《电动汽车用锂离子动力蓄电池包和系统第1部
分：高功率应用测试规程》、GB/T31467.3一2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》、GB/T31484一2015《电动汽车用动力蓄电池循环寿命要求及试验方法》、GB/T18332.1一2009《电动道路车辆用铅酸蓄电池》和GB/T18332.2 一2001《电动道路车辆用金属氢化物镍蓄电池》、GB/T31486一2015《电动汽车用动力蓄电池电性能要求及试验方法》对动力电池主要测量参数及测量设备的要求，这些参数的测试方法参照所引用的计量检定规程。
本规程为首次发布。
三 JJG（粤）044—2017
动力电池测试系统
1范围
本规程适用于动力电池测试系统的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件 JJF1001一2011通用计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 JJF1462一2014直流电子负载校准规范 JJF1587一2016数字多用表校准规范 JJF1597一2016直流稳定电源校准规范 GB/T2900.41一2008电工术语原电池和蓄电池 GB/T3102.5一1993电学和磁学的量和单位 GB/T18332.1一2009电动道路车辆用铅酸蓄电池 GB/T18332.2一2001电动道路车辆用金属氢化物镍蓄电池 GB/T31467.1一2015电动汽车用锂离子动力蓄电池包和系统第1部分：高功率应用
测试规程
GB/T31467.3一2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法
GB/T31484一2015电动汽车用动力蓄电池循环寿命要求及试验方法 GB/T31486一2016电动汽车用动力蓄电池电性能要求及试验方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
本规程采用GB/T3102.5一1993规定的量和单位。 JJF1001一2011、JJF1059.1一2012和GB/T2900.41一2008界定的及以下术语和定义适
- JJG（粤）044—2017
用于本规程。 3. 1
动力电池traction battery 为电动装置提供驱动能量的蓄电池。
3. 2
动力电池测试系统tractionbatterytestsystem 对动力电池进行测试、分析或记录的装置。
3.3
电池充电chargingofabattery 外电路给蓄电池提供电能，使电池内发生化学变化，从而将电能转化为化学能而储存
起来的操作。
[GB/T2900.41—2008，定义482-05-27]
3. 4
「电池」放电discharging（ofabattery）在规定的条件下电池向外电路输出所产生的电能的过程。 [GB/T2900.41-2008，定义482-03-23]
3.5
恒「电」流充电constant current charge 不考虑电池的电压或温度，充电期间电流保持恒定值的充电。 [GB/T2900.412008，定义482-05-38
3. 6
恒「电」压充电constantvoltagecharge 不考虑充电电流和温度，充电时使电压维持恒定值的充电。 [GB/T2900.41—2008，定义482-05-49]
3. 7
恒「电」流放电constantcurrentdischarge 不考虑放电电压或温度，放电期间电流保持恒定值的放电。
