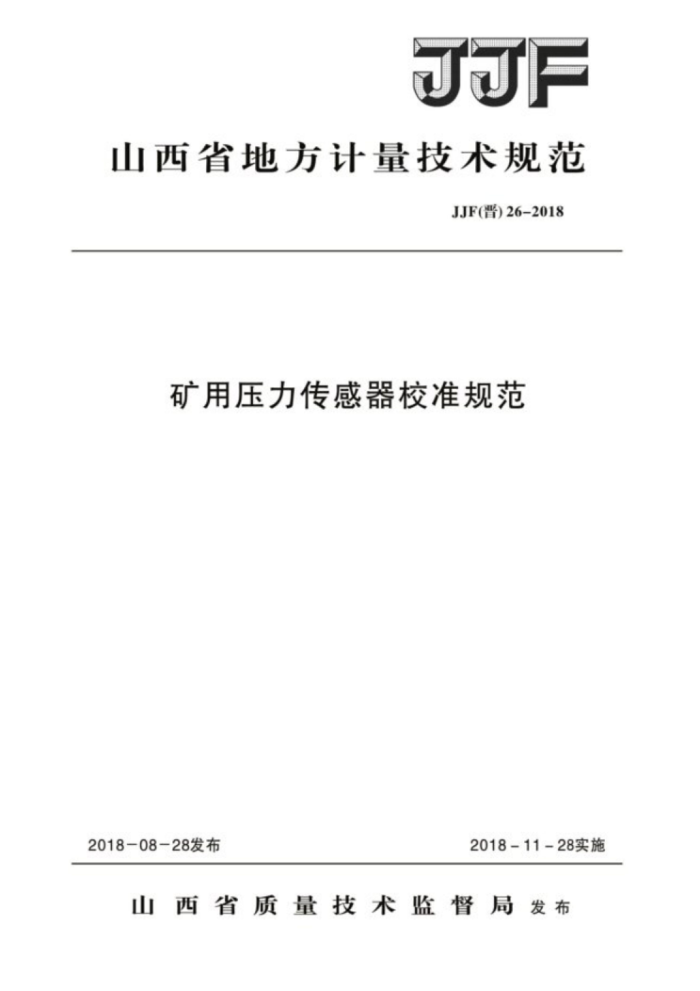

JJF
山西省地方计量技术规范
JJF(晋)26-2018
矿用压力传感器校准规范
2018-08-28发布
2018-11-28实施
山西省质量技术监督局发布 JJF（晋）26—2018
矿用压力传感器校准规范 JJF（晋）26—2018
本规范经山西省质量技术监督局于2018年08月28日批准，并自2018年11月28日起实施。
归口单位： 山西省质量技术监督局起草单位： 晋城市质量技术监督检验测试所
本规范由山西省质量技术监督局负责解释 JJF（晋）28—2018
本规范主要起草人：
王晋萍（晋城市质量技术监督检验测试所）
宋陵英（晋城市质量技术监督检验测试所）
连鹏翔（晋城市质量技术监督检验测试所）参加起章人：
王婕（晋城市质量技术监督检验测试所）
马国胜（晋城市质量技术监督检验测试所）董培鸿（普城市质量技术监督检验测试所）廉王龙（晋城乾泰安全技术有限责任公司） JJF（置）28—2018
目录
引言范围..
1
1
2 引用文件 3 术语.. 3.1 矿用压力传感器。 3.2 输出信号概述（构造及原理） 5计量特性 5.1 最大允许误差. 5.2 输出信号误差. 5.3回程误差 6校准条件， 6.1 校准使用的设备。 6.2校准时环境条件。 校准项目和校准方法 7. 1 校准项目 7.2 校准方法. 8校准结果表达. 8.1校准数据处理. 8.2 校准证书 8.3测量结果的测量不确定度评定 9 复校时间间隔。 附录A 原始记录格式附录B 校准证书及校准结果内页格式。 附录C不确定度评定（示例）
-
2
2
n
-2
2
A
.6 JJF（晋）28—2018
引言
本规范是依据JJF1071一2010《国家计量校准规范编写规则》进行编制的。JJF1001 一2011《通用计量术语及定义》、T393一1995《矿用差压传感器通用技术条件》、JJG875 —2005《数字压力计》、JJG882—2004《压力变送器》、JJF1059.1—2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范的主要技术内容如下：一一对矿用压力传感器的最大允许误差、输出信号误差、回程误差等的计量特性做出
一般性规定。
一矿用压力传感器示值误差的测量和计算参照了MT393《矿用差压传感器通用技术条件》、JJG875《数字压力计》相关条款。
一输出信号误差的测量和计算参照了JJG882《压力变送器》相关条款，便于考查
郁用压力传感器在工况下的计量性能。
矿用压力传感器示值误差及输出信号的测量不确定度评定，依据JJF1059.1测
量不确定度评定与表示》，见附录C。
本规范为山西省质量技术监督局首次发布。
X JJF（晋）26—2018
矿用压力传感器校准规范
1范围
本规范适用于煤矿或其他矿井用半导体式、电容式、膜盒式和膜片式压力传感器（以下简称传感器）的校准。 2 引用文件
本规范引用了下列文件： MT393《矿用差压传感器通用技术条件》 JJG875《数字压力计》 JJG882《压力变送器》 JJG603《频率表》 使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语 3.1矿用压力传感器
一种工业用压力测量仪器。传感器通过采集头取得压力后，由压力传感元件进行电信号的转换，将压力变量转换为相应的输出信号，最终显示压力值和输出模拟量信号。 3.2输出信号
传感器将压力变量转化可传送的标准化直流电信号或频率信号。 4概述（构造及原理）
传感器是一种工业用压力测量仪器。传感器通过采集头取得压力后，由压力传感元件进行电信号的转换，将压力变量转换为相应的输出信号，最终显示压力值和输出模拟量信号，而且其输出信号与压力变量之间有一给定的连续函数关系（通常为线性函数）。
输出信号：直流电流（1～5）mA；（4～20）mA；频率（2001000）Hz（脉冲宽度不小于0.3mS；脉冲高度不低于7V）。不排除具有特殊规定的其他标准化输出信号，输出信号制式任设一种。 5计量特性 5.1最大允许误差
传感器的最大允许误差通常为土1%满量程， 5.2输出信号误差
1 JJF（晋）26—2018
传感器输出信号误差可转化为压力误差进行计算，其性能要求与5.1条相同。 5.3回程误差
传感器的回程误差一般不大于最大允许误差的绝对值。 6校准条件 6.1校准使用的设备
校准使用的主要设备及其它配套设备见表1。
表1校准使用的主要设备及其它配套设备
序号
设备名称
技术要求
1.最大允许误差的绝对值不大于被校准传感器最大允许误差绝对值的三分之一； 2.测量范围大于或等于被校准传感器的测量范围。 1.测量范围DC（0~30）mA； 2.不低于0.2级。 1.测量范围（10～20）kHz； 2.内部晶振频率准确度：1X10～1X10*。 输出电压：DC（0～30）V；输出电流：DC（0～2）A。 气压泵、真空机组。
活塞式压力计或数字式压力计
1
直流毫安表
2
3
数字频率计
直流稳压源
4
压力源
5
6.2 校准时环境条件 6.2.1环境温度：（15~25)℃。 6.2.2 相对湿度：≤85%。 6.2.3大气压力：（86～106）kPa。 6.2.4校准设备及被校准传感器所处的附近应无明显的机械振动和外磁场（地磁场除外）。 校准项目和校准方法
7
7.1校准项目
示值误差、输出信号误差、回程误差。 7.2校准方法 7.2.1示值误差 7.2.1.1校准前准备
传感器应在校准环境条件下放置2h后方可进行校准，传感器的示值误差校准按图1
2 JJF（晋）26—2018
所示的方式连接，按照传感器说明书要求进行预热，一般不少于15min。传感器校准用介质通常为洁净、无腐蚀性的气体，当传感器的工作介质为液体时，校准时传压介质可以是液体也可以是洁净、无腐蚀性的气体；当传感器明确要求禁油时，应采取禁油措施。
用最大测量压力的1.25倍的压力输入传感器的测量部分，切断压力源5min后观察其压力的变化。压力下降不应超过测量上限的2%，并不应有损坏现象。
连接管路
被校准传感器
压力校准设备
压力源工
图1传感器校准连接示意图
7.2.1.2示值误差校准
传感器的校准点不少于5点（含零点），所选取的校准点应较均匀地分布在全量程范围内。校准前应做1～2次升压（或蔬空）试验，然后由测量下限到满量程读取正行程各校准点的显示值，当达到满量程时，保持1min，而后逐步减至测量下限，并读取反行程各校准点的显示值。校准中升压（或蔬空）和降压（或增压）应平稳，避免有冲击和过压现象，在各校准点上应待压力值稳定后方可读数，每点重复三次，传感器各校准点示值的算术平均值与标准值之差即为传感器的示值误差，示值误差按式（1）计算：
(1)
△p= pi-ps 式中：△p一一传感器各校准点示值误差，kPa；
pi一一传感器各校准点示值的算术平均值或输出信号的算术平均值对应的压
力值，kPa；
Ps一一校准设备各校准点的标准值，kPa。
7.2.2输出信号误差
传感器的输出信号试验可与示值误差校准同时进行。由测量下限到满量程读取正行程各校准点的直流毫安表或频率计示值，当达到满量程时，保持1min，而后逐步减至测量下限，并读取反行程各校准点的直流毫安表或数字频率计示值。校准中升压（或疏空）和降压（或增压）应平稳，避免有冲击和过压现象，在各校准点上应待压力值及输出信号稳定后方可读数，每点重复三次，传感器各校准点的输出信号（输出信号换算为压力值）的算术平均值与标准值之差即为传感器的示值误差。输出信号对应的压力值按式（2）计算，
3
