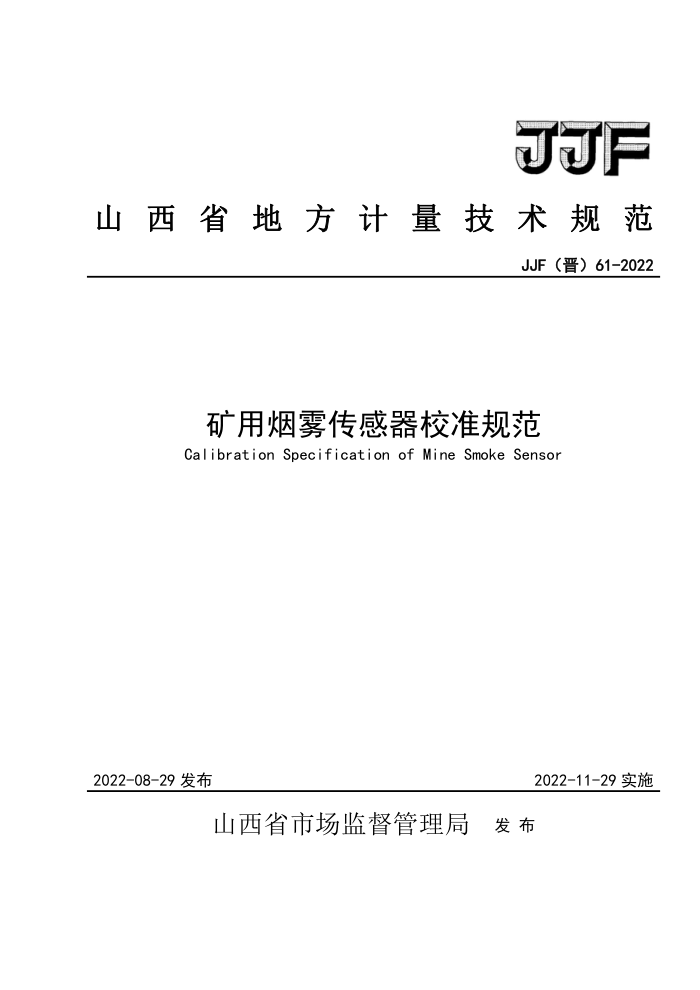

JJF
山西省地方计量技术规范
JJF（晋）61-2022
矿用烟雾传感器校准规范 Calibration Specification of Mine Smoke Sensor
2022-11-29实施
2022-08-29发布
山西省市场监督管理局 发布 JJF（晋）61-2022
矿用烟雾传感器校准规范 Calibration Specification of Mine SmokeSensor
JJF（晋）61-2022
本规范经山西省市场监督管理局于2022年08月29日批准，并自
2022年11月29日起实施，
归口单位：山西省市场监督管理局主要起草单位：山西省检验检测中心（山西省标准计量技术研究院）山西省节能中心有限公司晋城煤炭高新技术服务有限公司计量检测站
本规范技术条文由山西省检验检测中心（山西省标准计量技术研究院）负责解释 JJF（晋）61-2022
本规范主要起草人：
卫睿华（山西省检验检测中心（山西省标准计量技术研究院））王素玲（山西省节能中心有限公司）
陈二军（晋城煤炭高新技术服务有限公司计量检测站）
参加起草人：
刘玉龙（山西省检验检测中心（山西省标准计量技术研究院））杨铖斌（山西省检验检测中心（山西省标准计量技术研究院））吕文娟（山西省节能中心有限公司）杜小伟（普城煤炭高新技术服务有限公司计量检测站） JJF（晋）61-2022
目录
引 言１范围 2引用文件 3术语
TT
3.1烟雾. 3.2减光率
4概述 5 计量特性
5.1外观与结构 5.2抗光干扰试验， 5.3报警功能检查 5.4绝缘电阻 5.5灵敏度和响应时间
2
2
2
2
6校准条件
..2
2
6.1校准环境条件 6.2校准用测量标准及其他设备
2
7校准项目和校准方法
.3
7.1校准项目 7.2校准方法
3
3
8校准结果的表达 9复校时间间隔附录A 附录B. 附录 C 附录 D 附录E
4
2
5
7
8
9
10
I JJF（晋）61-2022
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》的要求和格式编写。 本规范的主要技术指标参考了MT/T382-2011《矿用烟雾传感器通用技术条件》
本规范为首次制定
II JJF（晋）61-2022
矿用烟雾传感器校准规范
1范围
本规范适用于矿用烟雾传感器（以下简称传感器）的校准。
2引用文件
本规范引用了下列文件： JJF1001-2011 通用计量术语及定义 MT/T382-2011 矿用烟雾传感器通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1烟雾
因过热或燃烧而产生的雾状气溶胶。
3.2减光率
减光率表示烟雾浓度的大小，是指光线被烟雾阻挡而受影响的程度，又称遮蔽率，单位为%obs/m。 4概述
矿用烟雾传感器用于连续监测矿井中因机械摩擦、电缆发热、煤层自燃等产生的烟雾浓度。其工作原理是由感烟探头检测外界烟雾浓度的变化，将烟雾浓度转换为电信号，当被测环境中烟雾浓度达到规定值时，单片机输出控制信号，并发出声光报警信号。
传感器型号的命名如下： G Q C 二 口
设计修改序号：（A），（B），（C）. 主参数：动作值第二代特征代号：L：离子原理Q：气敏原理G：光电原理第一代特征代号：烟气测量用产品类型代号：传感器
5计量特性 5.1外观与结构 5.1.1传感器表面不应有明显的划痕，防腐漆应牢固；金属部件不应有锈蚀和变形，插接件应牢固；矿用产品安全标识应清晰。 5.1.2传感器的结构应保证调试、维修、安装方便与可靠，应设有便于悬挂和支撑的结构。
1 JJF（晋）61-2022
5.1.3传感器应设有便于调校的自检结构。 5.1.4传感器的元器件应清洁、无锈蚀现象；印制电路板和接线装置应安装牢固；印制电路板上的焊点应美观、无虚焊。 5.2抗光干扰试验光电原理的烟雾传感器在闪光装置内不得发出误报警。 5.3报警功能检查传感器的报警声级强度应不小于75dB（A）或报警光信号在黑暗环境中20m处清晰可见， 5.4绝缘电阻常态下，传感器的电源正极、负极、信号输出端与外壳之间的绝缘电阻应不小于10M2。 5.5灵敏度和响应时间当烟雾传感器校准装置中烟雾浓度达到（5土1）%obs/m时，传感器应动作，且响应时间≤ 20 s. 6校准条件 6.1校准环境条件 6.1.1环境温度：（15～35）℃； 6.1.2相对湿度：不大于85%； 6.1.3应无影响传感器正常工作的烟尘和风速干扰。
6.2校准用测量标准及其他设备
表1校准用测量标准及其他设备
不确定度、准确度等级
名称
测量范围 (0~100）%T (0~30）min (30~130) dB(A) 输出电压500V
或最大允许误差年变化量<0.3%T
透射比标准滤光片
秒表声级计绝缘电阻表闪光装置
±0.10 s/h 不低于2级不低于10级
见附图A.1 见附图B.1
烟雾传感器校准装置
探测器
测量上限不小于10%obs/m
±0.02%obs/m
注：1、表中透射比标准滤光片在其测量范围内至少均匀配备四片，几何尺寸与探测器尺寸相适应。
2、闪光装置用于光电原理烟雾传感器的抗光干扰试验。
2 JJF（晋）61-2022
7校准项目和校准方法 7.1校准项目
表2校准项目一览表
校准项目外观与结构
序号 1 2
抗光干扰试验（光电原理的烟雾传感器需做此项）
报警声级强度
3
报警功能
光信号
4 5
绝缘电阻灵敏度和响应时间
7.2校准方法 7.2.1外观与结构检查
用目测和手感方法，按5.1要求进行逐条检查。 7.2.2抗光干扰试验
光电原理的烟雾传感器应做抗光干扰试验，具体试验方法见附录A（可作为选项）。
7.2.3烟雾传感器校准装置的调校
将烟雾传感器校准装置开机且打开光源预热20min，待光源稳定后，依次将透射比标准滤光片放于烟雾传感器校准装置说明书中规定的位置，调整探测器显示值（N），使其与透射比标准滤光片标定值（T）满足N=1-T。分别用四片透射比标准滤光片重复上述过程，直至完成对探测器全量程的标定，此后传感器校准过程中不得再次调整。 7.2.4灵敏度和响应时间测试
传感器灵敏度和响应时间应在烟雾传感器校准装置中进行，装置应符合附录B的规定按被检烟雾传感器的额定电压对其供电，将其预热不少于15min；当烟雾传感器校准装置中烟雾浓度均匀且达到（5土1）%obs/m时，放入被检传感器并计时，观察传感器是否动作，记录传感器从放入到动作的时间，分别重复测量三次，取三次测量值的算术平均值为传感器的响应时间。 7.2.5报警功能 7.2.5.1报警声级强度
报警声级强度用声级计测量，环境噪音应小于50dB（A）。将声级计置于烟雾传感器
3
