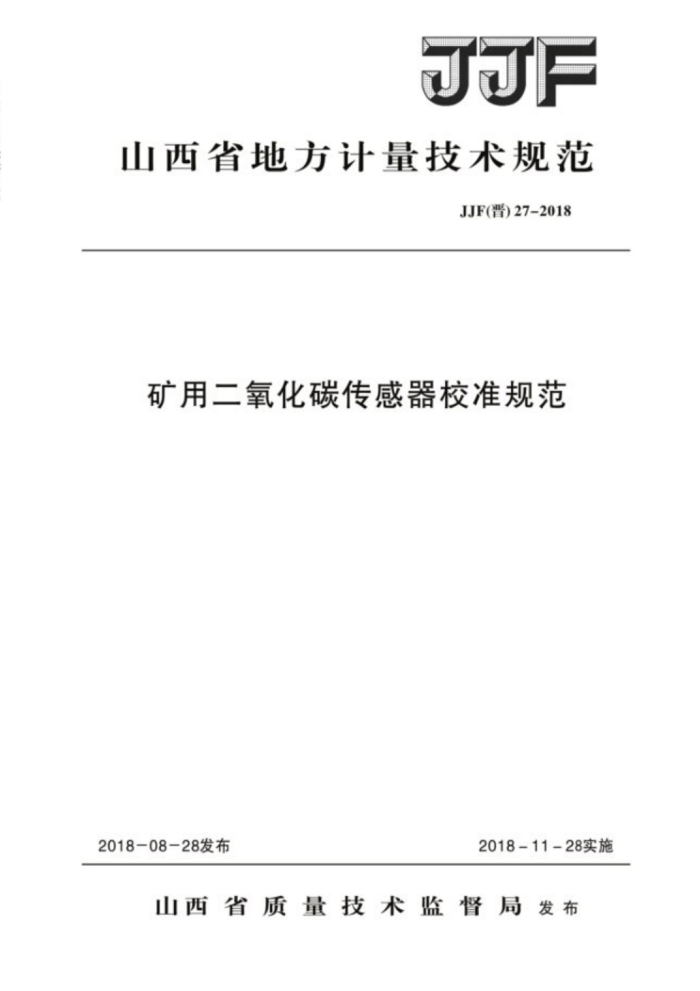

JJF
山西省地方计量技术规范
JJF(晋)27-2018
矿用二氧化碳传感器校准规范
2018-08-28发布
2018-11-28实施
山西省质量技术监督局发布 JJF（晋）27-2018
矿用二氧化碳传感器
JJF（晋）27 2018
校准规范
本规范经山西省质量技术监督局于2018年8月28日批准，并自2018 年11月28日起实施。
归口单位：山西省质量技术监督局主要起草单位：晋城市质量技术监督检验测试所参加起草单位：阳城县平安矿山设备检测中心
本规范技术条文由山西省质量技术监督局负责解释 JJF（晋）27-2018
本规范主要起草人：
王普萍（普城市质量技术监督检验测试所）宋陵英（晋城市质量技术监督检验测试所）王 婕（普城市质量技术监督检验测试所）
参加起草人：
连鹏翔（晋城市质量技术监督检验测试所）石良虎（阳城县平安矿山设备检测中心）马国胜（晋城市质量技术监督检验测试所）杨培培（晋城市质量技术监督检验测试所）王小晚（阳城县平安矿山设备检测中心） JJF（晋）27-2018
目录
引言
1
范围. 引用文件.
1
2
3 概述 4 计量特性 4. 1 示值误差.. 4. 2 重复性 4. 3 响应时间 5 校准条件 5. 1 校准环境条件. 5. 2 校准用设备
.2
校准项目和校准方法 6. 1 校准项目 6. 2 校准方法. 7 校准结果表达，附录A 校准原始记录参考格式. 附录B 校准证书参考格式附录C 矿用二氧化碳传感器示值误差校准结果不确定度评定，
6
.2
..10
...12 JJF（晋）27-2018
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范。本规范主要参考标准为AQ1052-2008《矿用二氧化碳传感器通用技术条件》。
本规范为山西省质量技术监督局首次发布。
I JJF（晋）27-2018
矿用二氧化碳传感器校准规范
1范围
本方法适用于煤矿使用的测量范围为（0～5.00）%C0，的二氧化碳传感器（以下简称传感器）的校准。
引用文件
2
本规范引用了下列文件： AQ1052-2008《矿用二氧化碳传感器通用技术条件》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。 3概述
仪器主要由敏感元件、电子部件、显示部分组成。当传感器所处的环境中存在二氧化碳气体时，敏感元件利用红外原理，产生信号输出，信号大小与二氧化碳含量成线性比例关系，从而实现二氧化碳含量的检测。信号经放大处理后，一路由电子部件处理，由以浓度值显示；另一路转换为频率、电流、数字等信号传输到监控系统。 4计量特性 4.1示值误差
示值误差以绝对误差表示。仪器在规定的工作条件下，示值与标准值之差最大一般不应超过表1的规定。
表1示值误差参考限值
%CO,
测量范围 0~0.50 0.50~5.00
最大允许误差
±0. 10
±（0.05+标准值的5%）
4.3重复性
重复性一般不大于2%。 JJF（晋）27-2018
4.4响应时间
传感器的响应时间一般不大于30s。
5 校准条件 5. 1 校准环境条件 5. 1.1 环境温度：（15~35）℃。 5.1.2 相对湿度：≤85%。 5.1.3 周围无影响传感器正常工作的气体和电磁场干扰。 5. 2 校准用设备
校准用主要设备应符合表2的要求。
表 2 校准用主要设备
不确定度/准确度等级/
名称
测量范围或种类
最大允许误差
气体标准物质 空气中二氧化碳气体标准物质
不大于3%（k=2）
零点气
高纯氮气
纯度：不小于99.999%
（60~600）mL/min
气体流量计
不低于4级
(0~24) h
分辨力不小于0.01s
秒表
输出电压：（0～30）V；
直流稳压电源
分辨力：0.1V；0.01A
输出电流：3A
6 校准项目和校准方法 6.1校准项目
校准项目及方法见表3。
2 JJF（晋）272018
表3 校准项目及方法
序号 1 2 3
校准项目示值误差重复性
校准方法 6. 2. 2 6.2.3 6.2.4
响应时间
6.2校准方法 6.2.1 传感器的调整
传感器采用直流稳压电源供电。按照被校传感器说明书的要求，连接供电电缆，调节稳压电源电压至说明书规定供电电压，接通电源进行预热，一般预热时间不少于15min；按照说明书规定的流量（如果说明书没有明确规定，按（200土10）mL/min 范围)通入高纯氮气调整零点；通入约2.5%CO，的气体标准物质调整传感器的示值；零点和示值分别调整3次，此后的校准过程中不得再次调整。
传感器
直流稳压电源
气体流量计
流量调节阀
标准气体
图1校准连接示意图
6.2.2示值误差
按被校传感器说明书规定的流量，分别通入浓度约为0.5%、1.5%、4.5%左右的空气中二氧化碳气体标准物质，待读数稳定后，记录仪器的示值。每点测量3次，取其算术平均值为仪器各点的示值，按式（1）计算各点的示值误差。
Ax=x-xo
(1)
3
