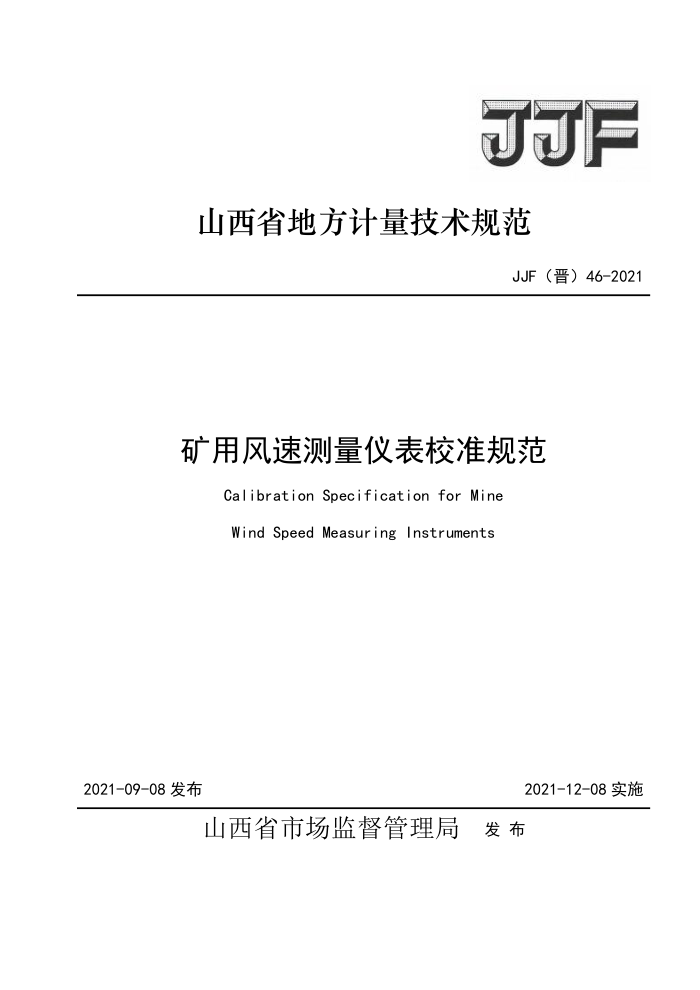

JJF
山西省地方计量技术规范
JJF（晋）46-2021
矿用风速测量仪表校准规范
Calibration Specification for Mine Wind Speed Measuring Instruments
2021-09-08发布
2021-12-08实施
山西省市场监督管理局 发布 JJF（晋）46-2021
矿用风速测量仪表
JJF（晋）46-2021
校准规范
Calibration Specification for Mine
Wind Speed Measuring Instruments
归口单位：山西省市场监督管理局主要起草单位：山西省节能中心有限公司
山西省检验检测中心
（山西省标准计量技术研究院）
本规范由主要起草单位负责解释 JJF（晋）46-2021
本规范主要起草人：
王素玲（山西省节能中心有限公司）
赵宇卓（山西省检验检测中心（山西省标准计量技术研究院））
王伟丽（山西省节能中心有限公司）
参加起草人：
刘忠利（山西省节能中心有限公司）
曹艳军（山西省节能中心有限公司）
胡慧勇（山西省检验检测中心（山西省标准计量技术研究院））
马彪（山西省市场监督管理局）
II JJF（晋）46-2021
目 录
1范围. 2引用文件 3概述.. 4计量性能要求..
4.1起动风速 4.2示值误差..
5通用技术要求。
5.1外观与结构.. 5.2通电检查.. 5..3绝缘电阻....
.3
.. 3
6校准条件
6.1校准环境条件 6.2校准用主标准器及其他设备
3
........3
7校准项目和校准方法
7.1校准项目. 7.2校准方法..
4
8校准结果的表达 9复校时间间隔. 附录 A... 附录B. 附录C... 附录 D. 附录E. 附录F... 附录 G
6
8
9
.10
11
...12 ...13
III JJF（晋）46-2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》的要求编写。本规范的主要技术指标参考了JJG（煤炭)01-96《矿用风速表》、MT380-2007《煤矿用风速表》、MT448-2008《矿用风速传感器》等。
本规范为首次制定
IV JJF（晋）46-2021
矿用风速测量仪表校准规范
1范围
本规范适用于矿用风速测量仪表的校准。
2引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1059.1测量不确定度评定与表示 JJG（煤炭）01矿用风速表 MT380煤矿用风速表 MT448矿用风速传感器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
矿用风速测量仪表主要用于测量矿并内风流速度。按结构原理分为机械式风速测量仪表、电子式风速测量仪表、矿用风速传感器三类。
机械式风速测量仪表主要由翼轮、涡轮、涡轮轴、计数器、指示针、回零机构、离合机构、外壳、三角架、防尘盒、提环、表座等组成。翼轮由八个叶片按照设计角度铆合而成，翼轮的转动通过涡轮、涡轮轴传给计数器，由指针指示出翼轮转速。实际风速值通过风表曲线图由翼轮转速计算得出。
电子式风速测量仪表由表头和机身构成，其中表头部分主要由光电传感器、翼轮、三角架和表头外圈组成；机身部分由单片机、存储器、显示器、电源和外壳组成。工作原理为翼轮转动产生脉冲信号经单片机处理后变为瞬时风速在显示器上显示出来。
矿用风速传感器由电源电路、中央处理电路、信号输出电路、声光报警电路、显示电路、遥控接收电路等组成。矿用风速传感器将其检测到的风流速度转换成电信号，通过中央处理电路处理，并以风速值显示出来；按原理分为卡曼涡街原理传感器、压差原理传感器、超声波原理传感器。 4计量性能要求 4.1起动风速
机械式、电子式风速测量仪表起动风速应符合表1的规定。
1 JJF（晋）46-2021
表1
单位：m/s
起动风速
风表类型
测量范围
首次使用 ≤0.20 ≤0.40 ≤0.60
使用中 ≤0.40 ≤0.60 ≤0.80
低速风表中速风表高速风表
(0.2~5.0)
(0.5~10) (0.8~25)
4.2示值误差
矿用风速测量仪表的示值误差应符合表2、表3的规定。
表2 机械式、电子式风速测量仪表示值误差 单位：m/s
电子式风速测量仪表
机械式风速测量仪表非线性误差的绝对值
测量范围
最大允许误差
≤0.10
±0.20
0.2~5.0 >5~10 >10
≤0.15
±0.30
≤0.20
±0.40
单位：m/s 最大允许误差
表3 矿用风速传感器示值误差类型
测量范围
± 0. 3
I型(0.4~15)
卡曼涡街原理 /超声波原理
II型(0.5~25)
± 0. 4 ± 0. 2 ± 0. 3
I型(0.4~15)
压差原理
I型(0.5～25)
5通用技术要求 5.1外观与结构 5.1.1矿用风速测量仪表不应有影响其正常工作的外观损伤，各零部件运转应正常，各紧固件应无松动。 5.1.2矿用风速测量仪表名称、型号、编号、测量范围、最大允许误差、制造单位名称、 出厂日期、防爆标志及编号、煤矿安全标志及编号等信息应齐全、清楚。 5.1.3机械式矿用风速测量仪表的翼轮应无明显的轴向跳动现象。
2 JJF（晋）46-2021
5.2通电检查 5.2.1电子式风速测量仪表、矿用风速传感器各按键应能正常控制，显示窗应清晰完整最小分辨力应不大于0.1m/s。 5.2.2矿用风速传感器应具有遥控调校功能且能正常调节。 5.3绝缘电阻
常态下，矿用风速传感器的电源正极、负极、信号输出端与外壳之间的绝缘电阻应不小于50M2。 6校准条件 6.1校准环境条件 6.1.1环境温度：（20±5）°C； 6.1.2相对湿度：≤85%； 6.1.3大气压力：（86～106)kPa: 6.1.4应无影响矿用风速测量仪表正常工作的振动、气流、电磁场等干扰因素。 6.2校准用主标准器及其他设备 6.2.1双工作段标准风洞
风洞风速范围：测量下限不大于0.2m/s，测量上限不小于30m/s。 风洞工作段气流均匀性不大于1.5%。 风洞工作段气流稳定性不大于0.5%。 风洞工作段当量直径不小于500mm。 矿用风速测量仪表在工作段内的阻塞比应不大于3%(阻塞比的计算见附录B)。
6.2.2差压测量仪表
测量范围(0～1500)Pa，最大允许误差土1Pa。 6.2.3标准皮托管
L型，皮托管系数为0.997～1.003。 6.2.4大气压力仪表
测量范围(8501100)hPa，最大允许误差土50Pa。 6.2.5温度仪表
测量范围(0～50)℃，最大允许误差土0.2℃。 6.2.6计时器
分辨力不大于0.1s。 6.2.7直流稳压电源
