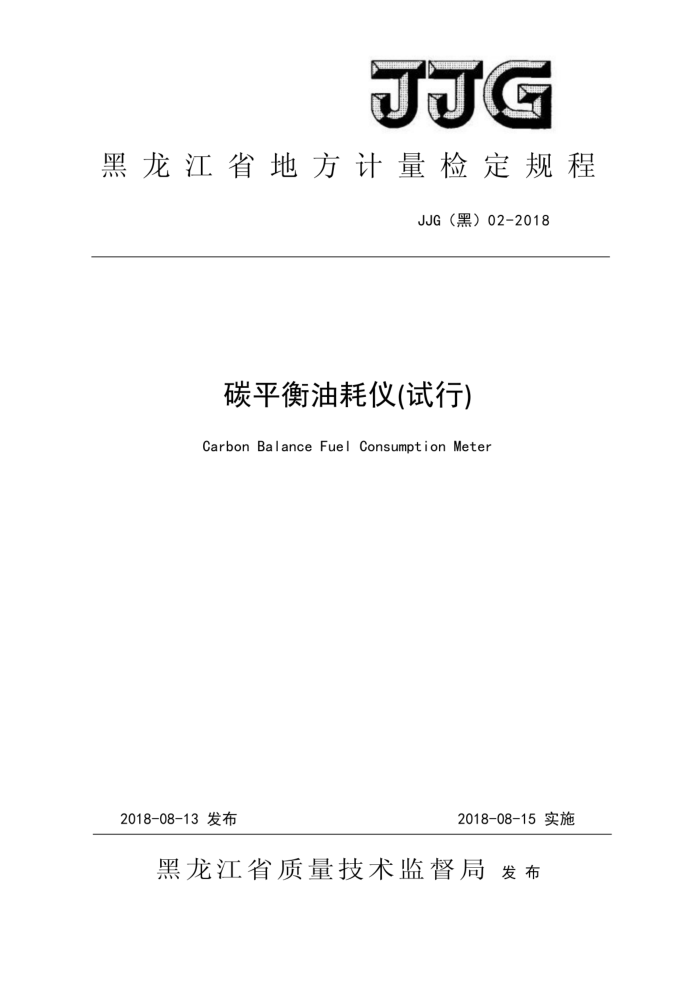

JJG
黑龙江省地方计量检定规程
JJG（黑）02-2018
碳平衡油耗仪（试行） CarbonBalanceFuel ConsumptionMeter
2018-08-15实施
2018-08-13发布
黑龙江省质量技术监督局发布 JJG（黑）022018
碳平衡油耗仪检定规程(试行) UJG（黑）02—2018
L0
Verification Regulation for Carbon
BalanceFuelConsumptionMeter
归口单位：黑龙江省质量技术监督局
主要起草单位：哈尔滨市计量检定测试院
参加起草单位：黑龙江省计量检定测试研究院
齐齐哈尔市质量技术监督检验检测中心
本规程由哈尔滨市计量检定测试院负责解释 JJG（黑）022018
本规范主要起草人：
张多利并刘娜娜（哈尔滨市计量检定测试院，黑龙江省计量检
定测试研究院）
金龙学（哈尔滨市计量检定测试院）吴月明（哈尔滨市计量检定测试院）闫跃忠（齐齐哈尔市质量技术监督检验检测中心）黄绪光（齐齐哈尔市质量技术监督检验检测中心）
参加起草人：
张军（哈尔滨市计量检定测试院）徐腾宇（哈尔滨市计量检定测试院）李佳明（方正县质量技术监督检验检测中心） JJG（照）02-2018
目 髪录
引 言
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (4) (4) (5) (6) (7)
范围引用文件概述
1 2 3 4 计量性能要求 5
通用技术要求计量器具控制。
6
6.1 检定条件 6. 2 检定项目 6.3 检定方法。 1 检定结果的处理。 8 检定周期，附录A 碳平衡油耗仪检定原始记录（推荐性）附录B 检定证书/检定结果通知书内页格式附录C 测量结果的不确定度评定示例 JJG（黑）（ 02-2018
引言
JJF1002-2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制定工作的基础性系列规范。
本规程为首次制定。
= JJG（黑）02-2018
碳平衡油耗仪检定规程
1范围
本规程适用于碳平衡油耗仪的首次检定、后续检定和使用中检查。 引用文件
2
本规程引用下列文件： GB/T18566道路运输车辆燃料消耗量检测评价方法 JT/T1013碳平衡法汽车燃料消耗量检测仪凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件：
其最新版本（包括所有的修改单）适用于本规程。 3概述
碳平衡油耗仪广泛应用于机动车检测单位，是利用汽车燃料在发动机中燃烧后，其排放气体中的碳质量总和与燃料燃烧前碳质量总和相等的质量守恒定律间接测量汽车燃料消耗量的设备。碳平衡油耗仪主要由排气稀释收集装置、稀释排气流量测量装置、 含碳气体浓度测量装置和测控系统等组成，其结构示意图如图1所示。
10
9
-
环境空气汽车排气环境空气。
b 5
1.排气稀释收集装置2.集气锥管3.排气稀释管4.稀释排气流量控制器5.风机6.稀释排气流量测
量装置7.取样探头8.取样管9、含碳气体浓度测量装置10、测控系统
图1碳平衡油耗仪结构示意图
4计量性能要求
碳平衡油耗仪示值误差和示值重复性应满足表1要求。 JJG（黑）02-2018
表1碳平衡油耗仪示值误差和示值重复性
技术指标最大允许值
示值相对误差
示值重复性相对值
± 4%
1. 5%
5通用技术要求 5.1碳平衡油耗仪应标牌完好清晰，应附有产品合格证、使用说明书， 5.2碳平衡油耗仪各连接件及线路插头应安装牢固可靠，操作按钮应灵活可靠，管路不漏气。 5.3 碳平衡油耗仪显示仪表的数字及图像显示应清晰、稳定。 5.4丙烷／正已烷当量系数（PEF）应在0.470～0.540之间。 6 计量器具控制 6.1检定条件 6.1.17 检定环境条件
a）温度：0℃~40℃； b）检定时，周围应无影响检定结果的污染、震动和电磁场 c）工作场所应通风良好。
6.1.2检定用计量器具
质量式油耗仪标准装置：测量不确定度不超过U=1.0%（k=2），测量范围满足（20mL~1400mL）。 6.2检定项目
碳平衡油耗仪检定项目见表2。
表2碳平衡油耗仪检定项目
检定项目通用技术要求
首次检定
后续检定 使用中检查
+ + +
+ +
碳平衡油耗仪示值误差碳平衡油耗仪示值重复性
+ +
注：1、“+”表示需检定的项目，“_”表示不需检定的项目。 6.3检定方法 6.3.1通用技术要求 6.3.1.1 用目视和手动检查的方法进行外观及常规检查，检定结果应符合5.1～5.3的要求。 6.3.1.2 目视检查碳平衡油耗仪应有标明其丙烷／正已烷当量系数（PEF）的值的标识， 2
