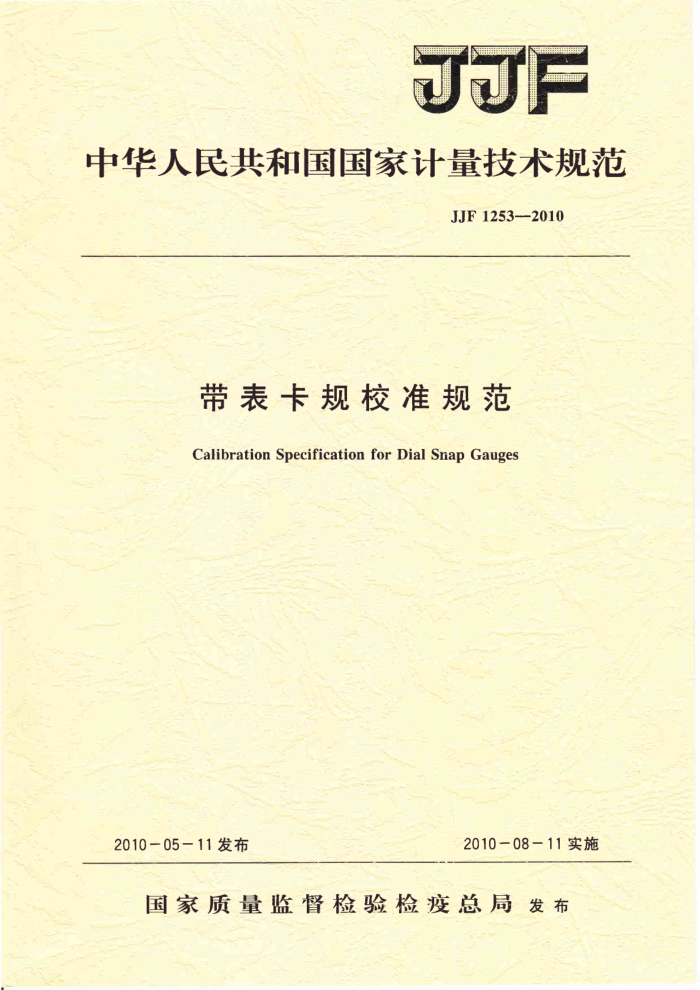

JJF
中华人民共和国国家计量技术规范
JJF 1253--2010
带表卡规校准规范
Calibration Specification for Dial Snap Gauges
2010-05-11 发布
2010-08-11实施
国家质量监督检验检疫总局发布 JJF1253—2010
带表卡规校准规范
JJF1253—2010
Calibration Specification for Dial Snap Gauges
本规范经国家质量监督检验检疫总局于2010年5月11日批准，并自
2010年8月11日起施行。
归口单位：全国几何量工程参量计量技术委员会主要起草单位：广西壮族自治区计量检测研究院
黑龙江省计量检定测试院
参加起草单位：桂林量具刃具有限责任公司
桂林广陆数字测控股份有限公司
本规范由全国几何量工程参量计量技术委员会负责解释 JJF1253—2010
本规范主要起草人：
陆蕊 (广西壮族自治区计量检测研究院) 梁玉红（黑龙江省计量检定测试院）全始智（广西壮族自治区计量检测研究院）
参加起草人：
赵伟荣（桂林量具刃具有限责任公司）李海平（桂林广陆数字测控股份有限公司） JJF1253—2010
目录
范围. 引用文献…. 3 概述··
(1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (8)
1
2
计量特性 4.1工作行程 4.2 量爪测头测量面的表面粗糙度 4.3 测量力和测量力变化 4.4示值变动性： 4.5示值误差 5校准条件 5.1 环境条件 5.2 测量标准器· 6 校准项目和校准方法 6. 1 量爪测头测量面的表面粗糙度 6.2 测量力和测量力变化 6.3工作行程·
4
.
示值变动性 6.5 示值误差 7 校准结果表达··· 8复校时间间隔附录A 带表外卡规示值误差测量结果不确定度评定附录B校准证书内容
6. 4 JJF1253—2010
带表卡规校准规范
1 范围
本规范适用于分度值/分辨力为0.005mm，0.01mm，0.02mm，0.05mm，0.1mm，量程为（5～100）mm带表卡规的校准。
引用文献
2
本规范引用下列文献： JJF1001一1998通用计量术语及定义 JJF1059—1999测量不确定度评定与表示 JB/T10017—1999带表卡规使用本规范时，应注意使用上述引用文献的现行有效版本
3概述
带表卡规是利用杠杆传动机构将量爪测头的相对位移转变为指示表（指针式和数显式）示值的一种计量器具，可以测量内径、外径、内沟槽、外沟槽、板厚、壁厚和管厚尺寸。
按其结构及用途分为带表外卡规和带表内卡规两种，其外形结构示意图见图1～图4。
图1指针式带表外卡规
1一测头：2-量爪；3一拉簧；4-指示表；5一手柄；6一拨杆 JJF1253—2010
OH ONSI 32 指针式带表内卡规量爪， 拉簧：4-指示表：5手柄，
A
1一测头
3
O
PVIRS I8 X501O
a
图3 数显式带表外卡规
HSOHSN
1测头：2—量爪： 拨杆：4-显示屏
手柄
3
1
图HI致显式带表内卡的 OGY
P
HA拨ETRO
一手柄
1测头：2-
4计量特性
4.1工作行程
工作行程大于其量程0.3mm。 4.2量爪测头测量面的表面粗糙度
量爪测头测量面的表面粗糙度不大于R。0.1μm。 4.3测量力和测量力变化
测量力和测量力变化应符合表1的规定。
2 JJF1253—2010
4.4示值变动性
按产品技术标准的要求 4.5示值误差
按产品技术标准的要求，
表1 测量力和测量力变化
测量力(N) 0.8~2.0
测量力变化(N)
分度值/分辨力（mm）
0.005 0. 01 0. 02 0. 05 0.10
≤0.8 ≤1.0 ≤1.2
<1.5
1.5~6.0
注：校准工作 问断带表卡规合格与否，上迷要求仅供参考。 5 校准条件 5. 1 环境条
NIHS 准器器见表2. 0 量爪测头测量面的表面粗糙度 表面粗糙度比较样块 MPE -17%~+12%
室内温度 （20士5）℃，相对湿度不超过80%，被校带表卡 规和校准器具在室内平衡温度的日 不少于2h。
T
5.2 测量材
AOO
测量标
0
表2 校准项目和标准器
主要校准器具
序号
校准项目
S 计量性能分度值不大于0.1N
名称
1 2 3 4
测量力和测量力变化
测力计
行程
广作
JBLIS
示值变动性示值误差
量块和量块内测量附件 METROLOG
3级（或5等）
HIN
校准项目和校准方法
6
首先检查外观和各部分相互作用，确定没有影响校准计量特性的因素后再进行校准。 校准项目见表2。
6.17 量爪测头测量面的表面粗糙度
用表面粗糙度比较样块进行比较测量。 6.2测量力和测量力变化
用分度值不超过0.1N的测力计在测量范围下限和上限位置进行测量，在下限和上
3 JJF1253—2010
限位置的两次测量结果均为测量力，其中最大测量力与最小测量力之差即为测量力变化。 6.3工作行程
手动试验，必要时用3级（或5等）量块和量块内测量附件进行测量。 6.4示值变动性
在量程范围内任一位置进行5次重复测量，其最大示值与最小示值之差即为示值变动性。 6.5示值误差
示值误差e可按下式计算：
e = lk- ls
(1)
式中：lk—带表卡规示值；
L一一校准点量块尺寸。 带表内卡规示值误差是用3级（或5等）量块与量块内测量附件组成的内尺寸进行
测量，至少应在测量范围内均匀分布的5个位置上进行。校准时，先以测量范围下限值调整好指示表的“零位”，然后依次校准其余4个校准点，各量程校准尺寸见表3。操作带表内卡规，使其两量爪测量面与量块和量块内测量附件组成的内尺寸测量面接触，寻找到示值转折点，该点指示表示值与相应量块尺寸之差，即为带表内卡规的示值误差。
带表外卡规示值误差是用3级（或5等）量块进行测量，其被校准尺寸的选择和校准操作方法与前述带表内卡规的校准相同。
当对校准结果有异议时，可适当增加校准点位。
表3各量程校准尺寸
单位：mm
量程 5 10 20 40 50 100
校准尺寸
A，A+1.25，A+2.5，A+3.75，A+5 A，A+2.5，A+5，A+7.5，A+10
A，A+5,A+10，A+15,A+20 A，A+10，A+20，A+30，A+40 A，A+12.5，A+25，A+37.5，A+50 A，A+25，A+50，A+75，A+100
注：A为测量范围下限值。
校准结果表达经校准的带表卡规，出具校准证书。
7
8 复校时间间隔
带表卡规的校准时间间隔，根据使用情况由用户自行确定，建议不超过1年。
4
