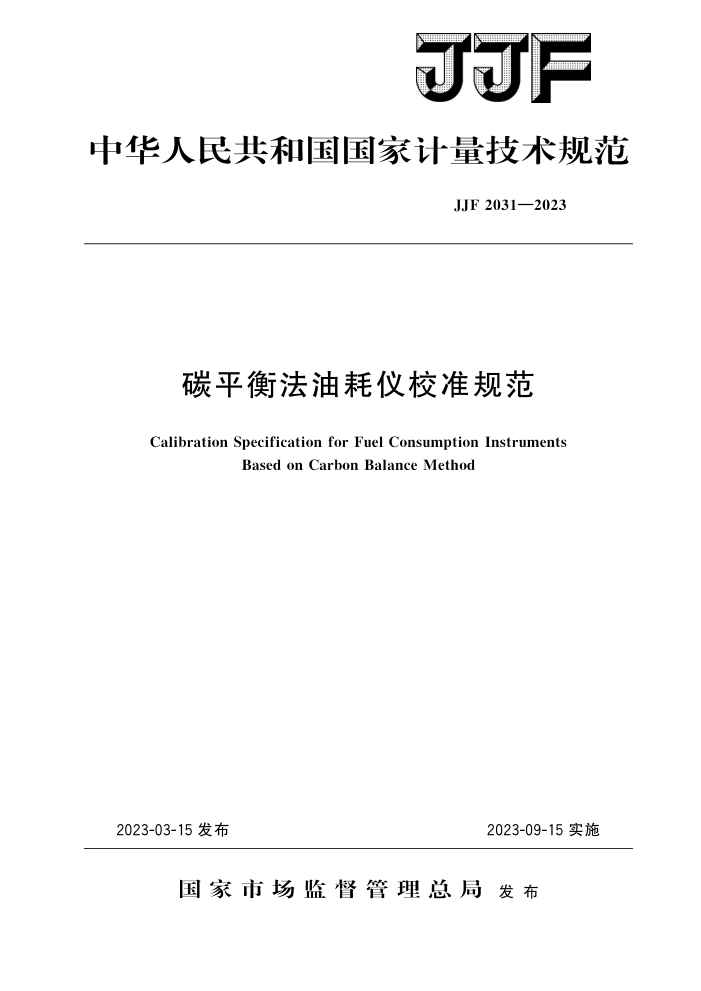

JJF
中华人民共和国国家计量技术规范
JJF2031—2023
碳平衡法油耗仪校准规范
Calibration Specification for Fuel Consumption Instruments
Based on Carbon Balance Method
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJF2031—2023
碳平衡法油耗仪
校准规范
JJF 2031—2023
Calibration Specification for Fuel Consumption
Instruments Based on CarbonBalance Method
归口单位：全国法制计量管理计量技术委员会机动车
检验检测分技术委员会
主要起草单位：河北省计量监督检测研究院
浙江省计量科学研究院
参加起草单位：甘肃省计量研究院
石家庄华燕交通科技有限公司浙江浙大鸣泉科技有限公司陕西省计量科学研究院
本规范委托全国法制计量管理计量技术委员会机动车检验检测分技术
委员会负责解释 JJF2031—2023
本规范主要起草人：
许兰国（河北省计量监督检测研究院）王军平（河北省计量监督检测研究院）
叶振洲（浙江省计量科学研究院）参加起草人：
高德成（甘肃省计量研究院）邸建辉（石家庄华燕交通科技有限公司）康野（浙江浙大鸣泉科技有限公司）韩李疆（陕西省计量科学研究院）
学兔兔wbzfxWcom标准下载 JJF2031—2023
目
录
引言
(Ⅱ) (1) (1) (1) (1) (1 ) (1) (1 ) (1) (2) (2) (2) (2) (2) (3) (3) (4) (6) (8) (9) (10) (11) (13) (16) (18)
范围· 2 引用文件· 3术语和计量单位 3.1 术语· 3.2 计量单位 4 概述： 5计量特性· 5. 1 流量测量装置 5. 2 浓度测量装置 5.3油耗仪…. 6 校准条件 6.1 环境条件 6.2测量标准及其他设备 7校准项目和校准方法. 7. 1 流量测量装置. 7.2 浓度测量装置 7.3油耗仪… 8 校准结果表达·
1
复校时间间隔附录A标准气体及其浓度要求
9
..
附录B二氧化碳喷射法附录 C 油耗仪测量结果不确定度评定示例附录D 校准原始记录格式附录E 校准证书（内页）内容
+
学兔兔wbzfxWcom标准下载 JJF2031—2023
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成制定本校准规范的基础性系列规范。
本规范主要参考GB/T1885一1998《石油计量表》、GB/T18566一2011《道路运输车辆燃料消耗量检测评价方法》、JT/T1013一2015《碳平衡法汽车燃料消耗量检测仪》 编制而成。
本规范为首次发布，
Ⅱ
学兔兔VWWbzfxWcom标准下载 JJF2031—2023
碳平衡法油耗仪校准规范
1范围
本规范适用于碳平衡法油耗仪的校准。
2 引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 GB/T1885—1998石油计量表 GB/T18566一2011道路运输车辆燃料消耗量检测评价方法 JT/T1013一2015碳平衡法汽车燃料消耗量检测仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件，
其最新版本（包括所有的修改单），适用于本规范
3术语和计量单位
JT/T1013一2015界定的术语和定义适用于本规范 3.1术语 3.1.1碳平衡法油耗仪fuel consumptioninstrumentsbasedoncarbonbalancemethod
基于汽车燃料在发动机中燃烧后排气中碳质量总和与燃烧前的碳质量总和相等的质量守恒定律，实现对汽车燃料消耗量测量的设备。 3.1.2油气转换装置oilgasconverter
由质量流量计与发动机、发电机、电力负载、控制系统等组成，能计量单位时间燃料消耗量，通过调整电力负载负荷可改变发动机的燃料消耗量，产生废气的装置。 3.2计量单位
油耗仪的各组分气体含量的测量结果用体积分数表示，其中： CO、CO2体积分数单位表示为“%”或“10-2”； HC体积分数单位表示为“10-6”。
4概述
碳平衡法油耗仪（以下简称油耗仪）是一种通过收集并测量汽车排放的废气，计算得出汽车燃料消耗量的仪器，
油耗仪主要由排气稀释收集装置、稀释排气流量测量装置（以下简称流量测量装置）、含碳气体浓度测量装置（以下简称浓度测量装置）、测控系统等组成。
5计量特性 5.1流量测量装置
1
学兔兔wbzfxWcom标准下载 JJF2031—2023
测量标准及其他设备见表2。
表2测量标准及其他设备测量范围
备注选配
设备名称油气转换装置石油密度计
主要技术指标 MPE：±0.5% MPE:±0.5kg/m
(0～20)kg/h (650~900)kg/m
温度计密度计量筒串接式油耗计标准气体流量计
(0~60)℃
MPE：±1℃
(3~30)L/h (10~30）m/min
MPE：±0.5% MPE：±0.5% 分辨力不大于0.1s
选配
计时装置标准气体浮子流量计
见附录A 4.0级
(1~10)L/min
7 校准项目和校准方法
油耗仪按使用说明书开机预热，进人正常工作状态。 7.1流量测量装置 7.1.1示值误差
标准气体流量计与流量测量装置同轴连接，如图1所示。设置流量测量装置实时显示标准状态下（温度273.15K、大气压力101.3kPa）稀释排气的体积流量。
2
图1标准气体流量计安装示意图
1一风机；2一流量测量装置；3一浓度测量装置：4一标准气体流量计
调节油耗仪风机流量至最大量程的约30%、60%、80%，流量稳定后，同时读取标准流量计和流量测量装置示值并记录，重复3次。按公式（1）、（2）计算各校准点示值误差。
Q;-qi×100% Oii=
(1)
qij
式中：
第i（i=1，2，3）校准点第j（j=1，2，3）次校准时流量示值误差；
Q; 第i校准点第i次校准时流量测量装置的流量值，m"/min；
第i校准点第次校准时标准流量计的流量值，m"/min。
qij
3
