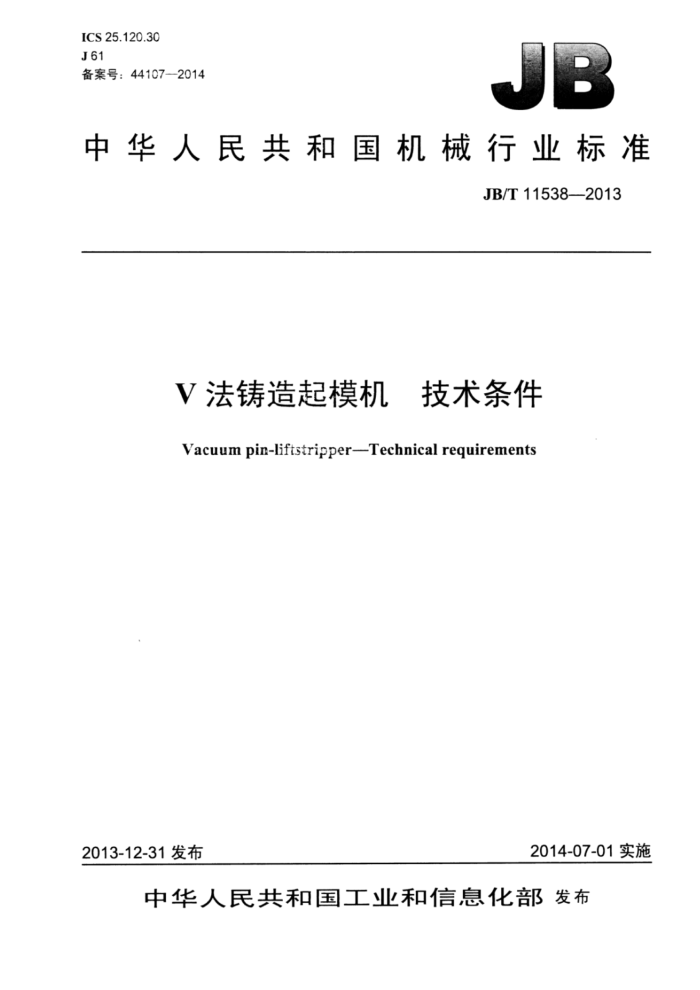

ICS 25.120.30 J61 备案号：44107—2014
中华人民共和国机械行业标准
JB/T115382013
V法铸造起模机 技术条件
Vacuum pin-liftstripper-Technicalrequirements
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11538—2013
目 次
前言， 1 范围 2规范性引用文件 3技术要求.. 3.1一般要求. 3.2制造要求， 3.3空运转要求， 3.4负荷运转 4试验方法. 5检验规则. 5.1出厂检验. 5.2型式试验. 6标志、包装及运输
1
保用期
7 JB/T11538—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：江阴市铸造设备厂有限公司、机械工业第四设计研究院、济南铸造锻压机械研究
所有限公司。
本标准主要起草人： 夏汝明、卫洪、卢军。 本标准为首次发布。
II JB/T11538—2013
V法铸造起模机技术条件
1范围
本标准规定了V法铸造起模机的基本参数、试验方法、检验规则及标志、包装、运输和保用期。 本标准适用于V法铸造顶箱起模机（以下简称起模机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T 3766 液压系统通用技术条件 GB 5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 9969 工业产品使用说明书 总则 GB/T13306 标牌 GB 20905 铸造机械 安全要求 GB/T 23570 金属切削机床焊接件通用技术条件 GB/T25371 铸造机械噪声声压级测量方法 GB/T25711 铸造机械 成通用技术条件 JB/T 5365.1 铸造机械清洁度测定方法 重量法
3技术要求
3.1一般要求 3.1.1 起模机应符合GB/T25711和本标准的规定，并按经规定程序批准的图样和技术文件制造。 3.1.2 起模机上的铸件不应有影响使用的气孔、砂眼等铸造缺陷，铸件外观应光整。 3.1.3 起模机的外购零部件应符合有关标准的规定，并应有产品出厂合格证。 3.1.4 起模机上焊接件的质量应符合GB/T23570的规定。 3.1.5 起模机的涂漆应符合技术文件的规定。 3.1.6 起模机的电气系统应符合GB5226.1的规定。 3.1.7 起模机的液压系统应符合GB/T3766的规定。 3.1.8 起模机的气动系统应符合GB/T7932的规定。 3.1.9 焊接接头的基本型式和尺寸应符合GB/T985.1和GB/T985.2的规定。 3.1.10 起模机的涂漆应符合技术文件的规定。 3.1.11 起模机各紧固件及连接件应防松可靠。 3.1.12 起模机的清洁度限值不应大于油标下限油重的0.3%。 3.1.13 起模机所有润滑部位应润滑良好，密封可靠，不应有渗漏现象。 JB/T11538—2013
3.1.14 起模机的各种标牌应固定在明显位置，并符合GB/T13306的规定。 3.1.15 起模机的安全防护应符合GB20905的规定， 3.1.16 起模机应有紧急制动装置，并应准确可靠。 3.1.17 随机附件、备件应齐全。 3.1.18 随机技术文件应包括产品使用说明书、产品合格证明书和装箱单。随机技术文件的编制应符合 GB/T9969的规定。 3.2 制造要求 3.2.1 起模机构件焊接后应消除内应力后再加工，并应保证足够的刚性与强度 3.2.2 起模顶杆材料的力学性能不应低于45钢，加工后应调质处理，硬度不应低于229HBW。 3.2.3 起模机顶杆外圆圆锥度和椭圆度不应低于8级精度 3.2.4 起模机顶杆弯曲度在500mm长度上不应大于0.03mm。 3.2.5 起模机顶杆与导向套应有防尘圈和防尘套。 3.3 空运转要求 3.3.1 空运转时问不应少于4h，且顶杆上下运转不应小于100次。 3.3.2 2起模机的工作机构动作应灵活可靠、协调、运转平稳和无卡阻现象。 3.3.3起模机电气控制应灵敏可靠。 3.3.4起模机气缸或液压缸应密封良好，无漏气或漏汕现象。 3.3.5起模机顶杆举升应稳定可靠。 3.3.6 起模机滚动轴承温升不应大于35℃，最高温度不应高于70℃。 3.3.7起模机在空运转条件下，噪声声压级不应大于85dB（A）。
.
:
3.4 负荷运转 3.4.1负荷试验前应先进行空运转试验 3.4.2在额定负荷条件下，负荷运转时进行有效起模次数不应少于两次。起模、合模效果良好，不应损坏薄膜、模型。 3.4.3起模时模型应有反吹功能，反吹后才允许起模，起模应平稳。 3.4.4起模机在额定负荷条件下，运行应平稳可靠，无爬行现象和不正常声响。
4试验方法
4.1清洁度按JB/T5365.1规定的方法测定。 4.2起模机轴承温升的测定：在连续空运转后，立即用点温计测量轴承座外壳最高温度，然后加3℃ 的修正值，即为轴承的最高温度，轴承的最高温度与环境温度的差值即为轴承的温升。 4.3起模机噪声按GB/T25371规定的方法测定。
5检验规则
5.1出厂检验 5.1.1每台起模机应经制造厂检验部门检验合格后，并附有产品质量合格证方可出厂。 5.1.2 2出厂检验按3.1.3～3.1.18、3.3的要求进行。
2 JB/T11538—2013
5.2 型式试验 5.2.1有下列情况之一时，应进行型式试验：
a）新产品或老产品转产的试制定型鉴定： b）正式生产后如结构、材料、制造工艺有较大改变； c）正常生产时应每年进行一次型式试验； d）停产一年以上恢复生产； e）国家质量监督机构提出型式试验要求。
5.2.2 型式试验项目为本标准规定的所有项目，所检项目应全部合格。 5.2.3 型式试验时抽检样品的数量：
一当每批产量小于或等于10台时抽检样品1台：
当每批产量大于10台时抽检样品2台。
5.2.4 当制造厂不具备型式试验条件时，允许在用户现场做试验。
6 标志、1 包装及运输
6.1 起模机一般为裸装，合同环境下按供需双方约定进行。 6.2 运输起模机时应牢固固定，并设置必要的支承和衬垫，避免在运输中挤压、碰撞。 6.3 贮存时不应无序堆放，避免起模机挤压变形，在潮湿的贮存环境，对起模机做防锈处置，露天存放的起模机做防雨处理。
7 保用期
在遵守对起模机的运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用（按一班
制）起12个月内或从制造厂发货起18个月内，如起模机不能正常工作，制造厂应负责免费为用户修理或更换。
