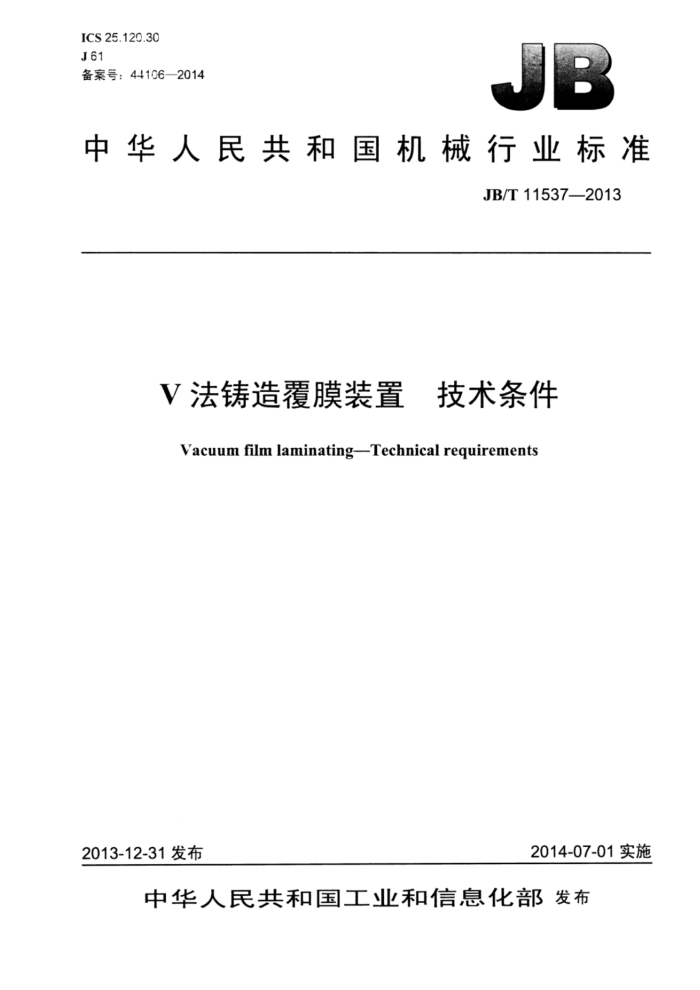

ICS25.120.30 J61 备案号：44106—2014
中华人民共和国机械行业标准
JB/T11537—2013
V法铸造覆膜装置 技术条件
Vacuum film laminating-Technical requirements
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T115372C13
目 次
前言， 1 范围 2规范性引用文件 3技术要求... 3.1一般要求. 3.2重要零部件的要求 3.3空运转和负荷运转要求 4试验方法， 5检验规则. 5.1出厂检验 5.2型式试验. 6标志、包装及运输
II
保用期，
7 JB/T11537—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：江阴市铸造设备厂有限公司、机械工业第四设计研究院、济南铸造锻压机械研究
所有限公司。
本标准主要起草人： 夏汝明、卫洪、卢军。 本标准为首次发布。
II JB/T11537—2013
V法铸造覆膜装置技术条件
1范围
本标准规定了V法铸造覆膜装置的技术要求、试验方法、检验规则及标志、包装、运输和保用期。 本标准适用于V法铸造覆膜装置（以下简称覆膜装置）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 9969 工业产品使用说明书 总则 GB/T13306 标牌 GB20905 铸造机械安全要求 GB/T 23570 金属切削机床焊接件通用技术条件 GB/T25371 铸造机械噪声声压级测量方法 GB/T 25711 铸造机械通用技术条件 JB/T5365.1 铸造机械清洁度测量方法 重量法
3技术要求
3.1一般要求 3.1.1 覆膜装置应符合GB/T25711和本标准的规定，并按经规定程序批准的图样和技术文件制造。 3.1.2 覆膜装置所用外购件、外协件应符合有关标准的规定，并应附有产品合格证。 3.1.3 覆膜装置中各焊接结构件的焊接件的质量应符合GB/T23570的规定，并应进行消除内应力处理。 3.1.4 焊接接头的基本型式和尺寸应符合GB/T985.1和GB/T985.2的规定。 3.1.5 电气系统应符合GB5226.1的规定。 3.1.6 气动系统应符合GB/T7932的规定。 3.1.7 覆膜装置上的各种标牌应固定在明显位置，并符合GB/T13306的规定。 3.1.8 覆膜装置的安全防护应符合GB20905的规定。 3.1.9 覆膜装置的涂漆应符合技术文件的规定。 3.1.10 覆膜装置上的紧固件不应有松动现象。 3.1.11 环境温度应满足覆膜工艺要求。 3.1.12 覆膜装置应有紧急制动装置，并应灵敏可靠。 3.1.13 覆膜装置的清洁度限值不应大于油标下限油重的0.3%。 3.1.14 随机附件、备件应齐全。
1 JB/T11537—2013
3.1.15 5随机技术文件应包括产品使用说明书、产品合格证明书和装箱单。随机技术文件的编制应符合 GB/T9969的规定。 3.2重要零部件的要求 3.2.1 覆膜装置加热器应保证加热面积内热量均匀并具备调节功能。 3.2.2 覆膜装置加热器在覆膜框脱离后，应立即自动关闭电源。 3.2.3 覆膜装置行走机构轨道应经久耐用，便于维修，且具有调速功能。走轮应经淬火处理。 3.2.4 覆膜装置应能自动吸膜、覆膜，不应有脱落现象。 3.3 空运转和负荷运转要求 3.3.1 空运转时问不应少于4h，覆膜装置负荷试验前先进行空运转试验。 3.3.2 覆膜装置运行应平稳可靠，动作准确，无卡阻现象。 3.3.3 覆膜装置传动机构各部分应运转灵活，无卡死和异常声响。 3.3.4 覆膜装置电气控制系统电气元件应动作灵敏、定位准确，自动、手动应可靠。 3.3.5 覆膜装置可采用气缸或液压缸驱动，应无漏气、漏油现象。 3.3.6 覆膜装置覆膜加热时间应在30s90s时间内完成。 3.3.7 覆膜装置覆膜应在10s内完成。 3.3.8 覆膜装置的加热装置运行应平稳，且停靠位置定位准确。 3.3.9 覆膜装置应无爬行现象，且速度可调。 3.3.10 覆膜装置在空运转条件下，噪声声压级不应大于85dB（A）。 3.3.11 覆膜框吸起薄膜，在运行过程中不应有脱落现象。
4试验方法
4.1清洁度按JB/T5365.1规定的方法测定。 4.2 噪声按GB/T25371规定的方法测定。 4.3 用秒表测定覆膜时间。
5检验规则
5.1出厂检验 5.1.1每台覆膜机应经制造厂检验部门检验合格后，并附有产品质量合格证方可出厂。 5.1.2出厂检验按3.1.3～3.1.15、3.3.1～3.3.10的要求进行。 5.2型式试验 5.2.1有下列情况之一时，应进行型式试验：
a）新产品或老产品转产的试制定型鉴定； b）正式生产后如结构、材料、制造工艺有较大改变； c）正常生产时应每年进行一次型式试验； d）停产一年以上恢复生产； e）国家质量监督机构提出型式试验要求，
5.2.2型式试验项目为本标准规定的所有项目，所检项目应全部合格。 5.2.3 3型式试验时抽检样品的数量： 2 JB/T11537—2013
一当每批产量小于或等于10台时抽检样品1台：一当每批产量大于10台时抽检样品2台。
5.2.4 4当制造厂不具备型式试验条件时，允许在用户现场做试验。
6 标志、包装及运输
6.1覆膜装置一般为裸装，合同环境下按供需双方约定进行。 6.2运输覆膜装置时应牢固固定，并设置必要的支承和衬垫，避免在运输中挤压、碰撞。 6.3贮存时不应无序堆放，避免覆膜装置挤压变形，在潮湿的贮存环境，对覆膜装置做防锈处置，露天存放的覆膜装置做防雨处理。
7 保用期
在遵守对覆膜装置的运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用（按一班制）起12个月内或从制造厂发货起18个月内，如覆膜装置不能正常工作，制造厂应负责免费为用户修理或更换。
3 L/ar
