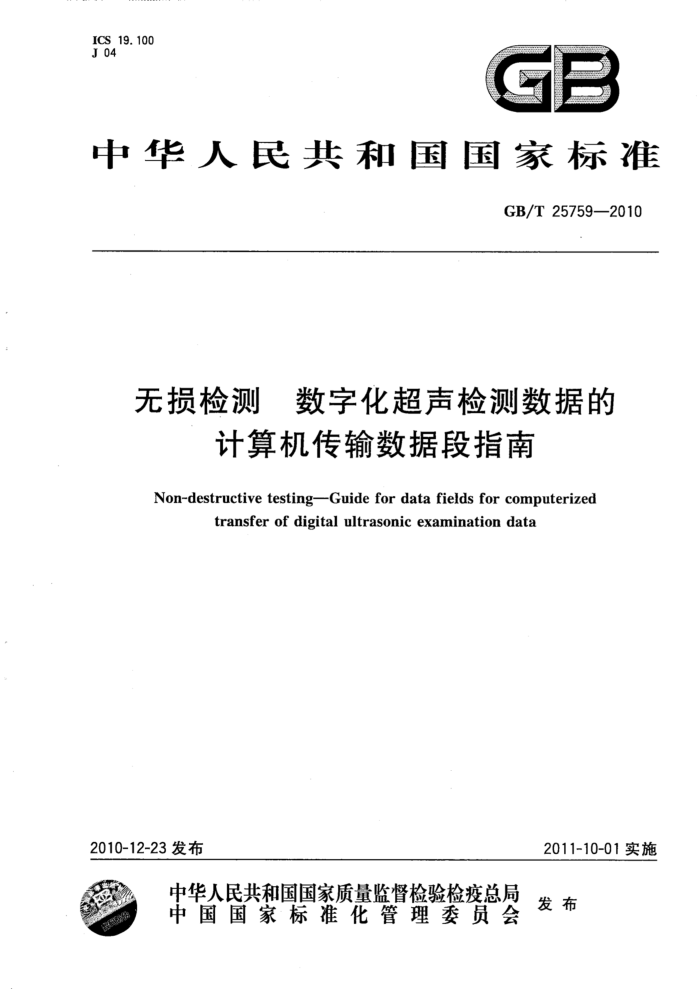

ICS 19.100 J 04
52
中华人民共和国国家标准
GB/T25759—2010
无损检测 数字化超声检测数据的
计算机传输数据段指南
Non-destructive testing-Guide for data fields for computerized
transfer of digital ultrasonic examination data
2011-10-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 GB/T 257592010
前 言
本标准修改采用ASTME1454-02《无损检测 数字化超声检测数据的计算机传输数据段指南》（英文版)。
本标准根据ASTME1454-02重新起草。 考虑到我国国情，在采用ASTME1454-02时，本标准作了一些修改。有关技术性差异如下：
将规范性引用文件改为相应的我国标准。 为便于使用，本标准还作了下列编辑性修改：
一删除ASTM标准的前言；部分条号按GB/T1.1一2000的规定作修改。
本标准由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本标准起草单位：硕德（北京)科技有限公司、常州超声电子有限公司、上海英华检测科技有限公司、
上海泰司检测科技有限公司、通用电气检测科技有限公司、上海艾因蒂克实业有限公司、上海材料研究所、上海诚友实业有限公司、上海威诚邦达检测技术有限公司、上海竹阳自动化设备有限公司、上海宝钢工业检测公司、上海上材电磁设备有限公司。
本标准主要起草人：香勇、彭波、潘振新、李博、孔凡琴、张瑞、章怡明、金宇飞、赵成、张颖、罗云东、 严仍春。 GB/T 25759—2010
无损检测数字化超声检测数据的
计算机传输数据段指南
1范围 1.1本标准提供了在数字化超声检测中推荐使用数据段的列表及其描述，以方便数据的传输。本标准专门用于从超声扫描系统中获取数字图像数据。本标准列表中包括所有应列入数据库的数据段（如表1中的脚注所示）；被标注的数据段，是数据传输解读过程中的必要信息。另外，其他可选数据段也作为备选信息列在了本标准中，这些数据段可能有助于进一步理解数据，或者适用于少数应用。 1.2有些机构组织已有合适的内部数据格式用来存储和获取超声检测数据，这是允许的。本标准不限制这类格式的使用，因为所必需的数据段很有可能已经包含在此类数据库中，或者只有少数数据段需要补充。本标准中列表中的数据段号只是为了方便使用，没有特定的意义，不是数据文件的一部分。 1.3本标准所提到的超声检测系统类型在GB/T23908和GB/T23912中有描述，所使用的术语在 GB/T12604.1中有界定，所使用的探头参数遵循GB/T18852。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T12604.1无损检测术语超声检测(GB/T12604.1—2005，ISO5577：2000，IDT) GB/T18852无损检测超声检验测量接触探头声束特性的参考试块和方法（GB/T18852-
2002,ISO12715:1999,IDT)
GB/T23908无损检测 接触式超声脉冲回波直射检测方法（GB/T23908一2009，ASTME114- 95,MOD)
GB/T23912无损检测 液浸式超声纵波脉冲反射检测方法（GB/T23912一2009，ASTME214- 01,MOD) 3意义和使用 3.1本标准最主要的作用就是为数据文件提供一个规范的途径，用于两个使用不同超声系统用户间的数字化超声数据传输。本标准内容包括必需项和可选项，这些数据格式是源于进行数据采集的超声系统，并将转换为接收系统或分析系统的数据格式。其中将包含数据传输中需要的特殊项目，例如：所使用的语言、存储要求和数据的规范（包括详细的数据格式和结构）。本标准也将适用于超声数据的存档与检索，即作为数据格式说明或者数据单元的指示。 3.2尽管推荐的数据段列表包含120多个项目，但只有约1/3的项目是必要的，并在表1中用脚注°标注出来，这些标注出来的数据段应在数据库中注明。其余推荐的数据段将提供更多的信息以帮助用户理解超声检测结果。大多数情况下，这些数据段仅仅占超声检测文件中很小的一部分。生成图像的实际超声数据流构成了数据库的最大组成部分。既然超声图像文件一般比较大，通常情况下会考虑数据压缩概念。压缩数据需用压缩方法标注出来，如数据段122所述。 3.3本标准为单次扫描中采集的全部超声信息描述了数据文件结构。某些系统可以成倍记录单次扫描的检测结果。例如：传播衰减数据和脉冲回波厚度数据可以同时记录。这些数据被存储在单独的数
Y GB/T25759—2010
据顿中，见数据段102。在另外一些系统中，每个检测点都可以记录完整的数字化波形。完整的检测记录可能包含几个文件，例如：在被检工件不同区域、进行或不进行图像处理、采用不同的检测方法（透射法、脉冲回波法、射线、红外线等），以及同一方法但参数不同（频率变化等）。对于被检工件可能已有的其他图像/检测记录信息要在合适的数据段中进行记录。一个数据顿可能是由多种检测方法结果叠加或处理而成的。对于这类图像，备注部分应清晰表明这个文件的图像是如何产生的。
表1数据段列表数据段名和描述
数据段号：
数据类型/单位
数据文件头
1° 2' 3° 4° 5 6c 7e 8° 9e 10° 11 12° 13c 14 15° 16° 17
文件名格式编码日期格式编码源文件名检测文件描述备注检测公司和地址检测日期检测时间检测类型其他已实施过的检测检测人员姓名检测人员识别码采用的标准规范标准日期验收规范单位制备注
字符串d 字符串 y/mm/ddd 字符串字符串字符串 y/mm/dd hh;mm; ss 字符串字符串字符串字符串字符串 yyyy/mm/dd 字符串字符串字符串
检测系统
18 19° 20
检测系统生产商检测系统型号检测系统序列号
字符串d 字符串字符串
脉冲发生器
21 22 23 24 25 26 27 28
脉冲发生器生产商脉冲发生器型号脉冲发生器类型脉冲重复频率脉冲高度脉冲宽度最后校准日期备注
字符串字符串字符串d 实数(kHz) 字符串实数(ns) yyy/mm/dd 字符串
2 GB/T25759-—2010
表1(续) 数据段名和描述
数据段号：
数据类型/单位
脉冲接收器
29 30 31 32 33 34 35 36
脉冲接收器生产商脉冲接收器型号脉冲接收器中心频率脉冲接收器接收带宽固定接收增益用户选择的脉冲接收器增益最后校准日期备注
字符串字符串实数(MHz)d 实数(MHz)d 实数(dB) 实数(dB) y/mm/dd 字符串
闸门
37 38 39 40 41 42 43
闸门数量闸门类型闸门同步闸门起始闸门宽度闸门阙值水平备注
整数字符串d 字符串字符串字符串字符串字符串
探头
44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60
发射探头生产商发射探头型号发射探头序列号发射探头直径发射探头在检测表面处波束直径发射探头声束直径的测量位置发射探头焦距发射探头标称频率发射探头响应中心频率发射探头响应带宽发射探头线类型发射探头线长度发射探头数字化波形数据长度发射探头波形值发射探头波形备注发射探头耦合方式和介质接收探头生产商
字符串字符串字符串实数实数字符串“ 实数实数(MHz) 实数(MHz) 实数(MHz) 字符串实数整数实数字符串字符串字符串
3 GB/T25759—2010
表1 (续) 数据段名和描述
数据段号：
数据类型/单位字符串字符串实数实数字符串实数实数(MHz) 实数(MHz) 实数(MHz) 字符串实数整数d 实数字符串字符串
61 62 63 64 65 66 67 68 69 70 71 72 73 74 75
接收探头型号接收探头序列号接收探头晶片直径接收探头在检测表面处波束直径接收探头声束直径的测量位置接收探头焦距接收探头标称频率接收探头响应中心频率接收探头响应带宽接收探头线缆类型接收探头线缆长度接收探头数字化波形数据长度接收探头波形值接收探头波形备注接收探头耦合方式和介质
工件及试块
76c 77° 78 79° 80 81° 82 83 84 85
工件标识工件名称工件描述工件材料工件备注（历史、使用等) 工件扫描片段数参考试块标识参考试块描述参考试块文件名称/位置参考试块注释(使用等)
字符串字符串字符串字符串字符串整数字符串字符串字符串字符串d
坐标系和扫查描述机械扫查系统坐标系
86 87 88 89
机械扫查系统扫查轴机械扫查系统步进轴机械扫查系统第三轴机械扫查系统参考点
字符串字符串字符串字符串
工件坐标系
第一轴第二轴
90 91
字符串字符串
4 GB/T 25759-2010
表1(续) 数据段名和描述
数据类型/单位字符串字符串
数据段号
92 93
第三轴工件坐标系参考点
目标对象点
94° 95° 96° 97° 98
整数字符串实数实数实数
目标点编号目标点描述第一工件轴上目标点坐标第二工件轴上目标点坐标第三工件轴上目标点坐标
数据投影平面
99 100
字符串字符串
对数据投影平面的描述坐标系备注
检测参数
整数整数d 整数整数字符串字符串整数字符串d 实数字符串d 整数字符串
101° 102e 103c 104° 105° 106° 107° 108c 109° 110° 111° 112
坐标位置编号每个坐标对应数据类型的个数检测数据的最小值检测数据的最大值最小有效值单位最大有效值单位原始数据数字化的位数数据比例类型数据步长的大小数据记录格式使用的颜色或灰度数色阶
检测结果
整数d 字符串字符串字符串字符串字符串实数实数字符串字符串
113° 114° 115 116 117° 118 119° 120° 121 122
扫描段编号扫描段描述扫描段在工件上的位置扫描段方向扫描模式描述备注数据采样点间的距离步进方向数据间距数据间隔的备注数据格式备注（包括使用的压缩技术）
5 GB/T257592010
表1(续) 数据段名和描述
数据段号：
数据类型/单位整数d 实数d
123° 124°
数据点数超声数据流
a数据段号仅用于检索参考，无需以特定的顺序包含在数据库中。 b单位首选公制，然后考虑英制。 ℃检测数据中应有的数据段。 d参阅第5章的解释。
4 数据段列表描述
4.1表1是超声检测数据在计算机传输时推荐使用的数据段格式，包括三部分信息，如4.1.1～4.1.3 中所述。 4.1.1数据段编号：在本标准数据段使用时，为方便而提供的参考号码。此号码不具有永久价值，也不会成为数据库的一部分。 4.1.2 数据段名和描述：数据段的完整名称及相关信息的描述。 4.1.3 数据类型/单位：数据段的信息类型或数值单位，或两者都有。 4.2 超声检测信息分为如下10个部分：
a) 数据文件头； b) 检测系统； c) 脉冲发生器； d) 脉冲接收器； e) 闸门； f) 探头描述； g) 工件及试块； h) 坐标系和扫描； i) 检测参数； ji) 检测结果。
5数据段解释 5.1 数据段号、数据段名和描述 5.1.1数据段1：文件名—包含所有信息数据库的文件名称 5.1.2数据段3：日期格式编码一所创建数据库文件的日期格式编码。表示方法：年（yyyy四位数），月（mm两位数），日（dd两位数）。 5.1.3数据段6：检测公司和地址一 一实施超声检测的公司注册名称和地址。 5.1.4数据段9：检测类型—例如，可能会用到以下检测类型之一：穿透法、脉冲回波幅度、脉冲回波声时、全数字波形、多值的数据等。 5.1.5数据段10：其他已实施的检测---确认其他已在工件上实施过的无损检测，例如：X射线（基于胶片）、X透视（录像记录）、红外检测等。 5.1.6数据段16：单位制一—明确检测系统采用公制还是英制单位进行测量。 5.1.7数据段18：检测系统生产商-给出超声系统生产商的名称。如果有多个供货商参与，需给出各子系统生产商的名称，同时也给出各子系统的型号和序列号。 6
