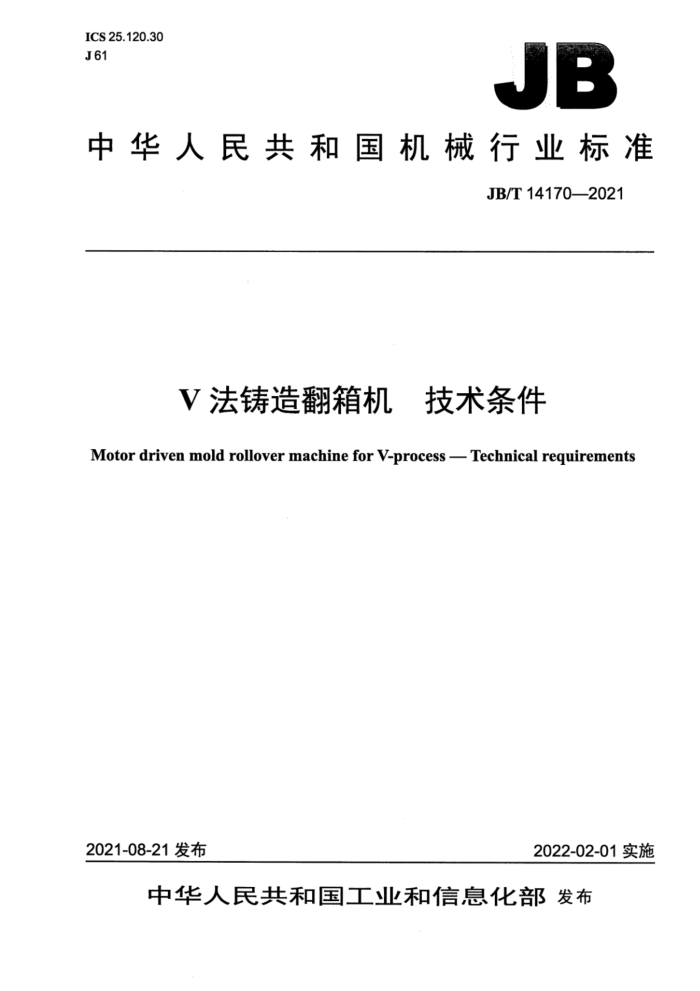

ICS 25.120.30 J61
JB
中华人民共和国机械行业标准
JB/T14170—2021
V法铸造翻箱机 技术条件
Motor driven mold rollover machine for V-process -Technical requirements
2021-08-21发布
2022-02-01实施
中华人民共和国工业和信息化部发布 JB/T14170—2021
目 次
前言 1范围 2规范性引用文件 3技术要求.. 3.1一般要求.. 3.2制造与性能要求 3.3空运转要求.. 3.4负荷运转要求 4试验方法 5检验规则， 5.1出厂检验. 5.2型式检验. 6标志、包装和运输 7保用期
1 JB/T14170—2021
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：江阴市铸造设备厂有限公司、晋江展辉模具有限公司、福建省闽旋科技股份有限
公司、泉州市装备制造业协会、济南铸锻所检验检测科技有限公司、东莞市新支点科技服务有限公司。
本标准主要起草人：夏汝明、王知红、缪敏、张跃良、卢军、李毅。 本标准为首次发布。
ⅡI JB/T14170—2021
V法铸造翻箱机技术条件
1范围
本标准规定了V法铸造用翻箱机的技术要求、试验方法、检验规则、标志、包装和运输及保用期。 本标准适用于V法铸造用翻箱机（以下简称翻箱机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184一1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T9969工业产品使用说明书总则 GB/T13306标牌 GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件 GB20905铸造机械安全要求 GB/T23570 金属切削机床焊接件通用技术条件 GB/T 25371 铸造机械噪声声压级测量方法 GB/T25711一2010铸造机械通用技术条件 GB/T31552铸造机械型号编制方法 JB/T8356机床包装技术条件
3技术要求
3.1一般要求 3.1.1 翻箱机应符合GB/T25711的规定，并按经规定程序批准的图样及技术文件制造。 3.1.2 翻箱机的型号、名称和基本参数应符合GB/T31552的规定。 3.1.3 翻箱机的电气系统应符合GB/T5226.1的规定。 3.1.4 翻箱机的焊接件应符合GB/T23570的规定。 3.1.5 5机械加工零件未注公差尺寸的极限偏差应符合GB/T1804一2000规定的m级公差要求。 3.1.6 所有螺纹连接紧固件应符合GB/T16938的规定。 3.1.7 螺纹连接件应有防锈保护层。 3.1.8 翻箱机的外购配套件应符合有关标准的规定，并应有产品合格证。 3.1.9 翻箱机上的各种标牌应符合GB/T13306的规定。 3.1.10 翻箱机涂装应符合技术文件的规定。 3.1.11 翻箱机的安全防护应符合GB20905的规定，安全防护装置应齐全可靠。 3.1.12 翻箱机的随机技术文件应符合GB/T9969的规定。 JB/T14170—2021
3.2制造与性能要求 3.2.1翻箱机翻箱卡槽应进行淬火处理，热处理硬度不应低于45HRC。 3.2.2翻箱机两端翻箱回转轴同轴度不应低于GB/T1184一1996中10级精度的要求。 3.2.3翻箱机翻箱时砂箱应可停留在任何翻转角度。 3.2.4翻箱机应具备制动、急停、调速功能 3.3 空运转要求 3.3.1 空运转试验次数不应少于10次。 3.3.2 翻箱机采用链轮或齿轮传动时应加设安全防护装置。 3.3.3 电气控制系统应灵敏、可靠。 3.3.4在空运转条件下，翻箱机噪声不应大于85dB（A）。 3.4负荷运转要求 3.4.1翻箱机在设计最大偏重砂型条件下应能正常工作。 3.4.2 翻箱机运行应平稳，无卡顿现象。 3.4.3 3翻箱机急停时应平稳可靠。 3.4.4 翻箱机回转停靠位置应定位准确、制动可靠。 3.4.5 翻箱机在额定负荷条件下，有效翻箱次数不应少于10次。
4试验方法 4.1看 翻箱机两端翻箱回转轴同轴度应采用专用工装（模具轴）检测。 4.2蛋 翻箱机噪声的测定按GB/T25371的规定进行。
5检验规则
5.1出厂检验 5.1.1每台翻箱机应经制造厂检验部门检验合格，并附有产品质量合格证后方可出厂。 5.1.2出厂检验按3.1.7～3.1.12、3.3的要求进行，所检项目应全部合格。 5.2型式检验 5.2.1有下列情况之一时，应进行型式检验：
a）新产品或老产品转产的试制定型鉴定； b）产品正式生产后结构、材料、制造工艺有较大改变； c）停产1年以上恢复生产； d）国家质量监督机构提出进行型式检验的要求。
5.2.2型式检验项目为本标准规定的全部项目，所检项目应全部合格。 5.2.3型式检验时抽检样品的数量：
-当每批产量小于或等于10台时抽检样品为1台；当每批产量大于10台时抽检样品为2台。
5.2.4当制造厂不具备型式检验的条件时，允许在用户现场做检验。
2 JB/T14170—2021
6标志、包装和运输
6
6.1 翻箱机的包装应符合JB/T8356的规定，在合同环境下按供需双方的约定进行。 6.2 翻箱机运输时应牢固固定，并设置必要的支承和衬垫，避免在运输中挤压、碰撞。 6.3翻箱机的标志、运输应符合GB/T25711一2010中第8章的规定。
7 保用期
在用户遵守对翻箱机的运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用（按一班制）起12个月内或从制造厂发货起18个月内，如果翻箱机不能正常工作，制造厂应负责免费为用户修理或更换零部件（易损件除外）。
3 中华人民共和国
机械行业标准
V法铸造翻箱机 ，技术条件
JB/T141702021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·11千字 2022年2月第1版第1次印刷
定价：12.00元
*
书号：15111·16206 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究
