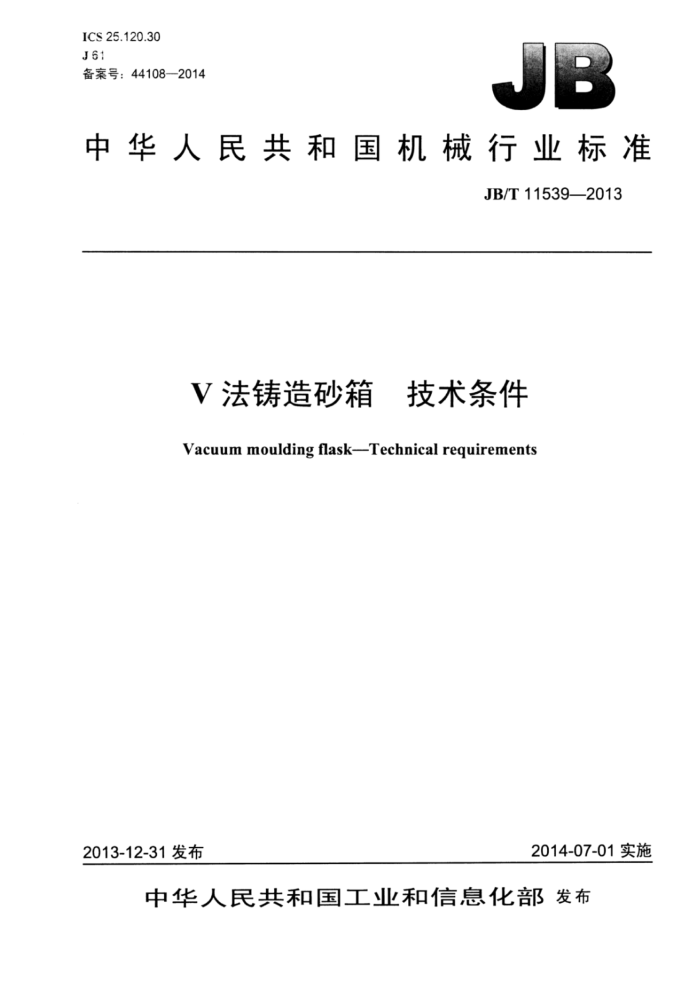

V法铸造砂箱 技术条件 Vacuum moulding flask-Technical requirements
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11539—2013
目 次
前言. 范围
II
1 2规范性引用文件
3技术要求... 3.1一般要求， 3.2制造要求. 4试验方法... 5检验规则... 5.1出厂检验. 5.2型式试验、 6标志、包装及运输
保用期，
7 JB/T11539—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：江阴市铸造设备厂有限公司、机械工业第四设计研究院、济南铸造锻压机械研究
所有限公司。
本标准主要起草人： 夏汝明、卫洪、卢军。 本标准为首次发布。
II JB/T11539—2013
V法铸造砂箱 百技术条件
1范围
本标准规定了V法铸造砂箱的技术要求、试验方法、检验规则、标志、包装、运输和保用期。 本标准适用于V法铸造砂箱（以下简称砂箱）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB/T11841996形状和位置公差未注公差 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T16938 紧固件螺栓、螺钉、螺柱和螺母 通用技术条件 GB/T 23570 金属切削机床焊接件通用技术条件 GB/T25711 铸造机械 通用技术条件
3技术要求
3.1一般要求 3.1.1 砂箱应符合GB/T25711和本标准的规定，并按经规定程序批准的图样和技术文件制造。 3.1.2 砂箱所用外购件、外协件应符合有关标准的规定，并应附有产品合格证。 3.1.3 砂箱中各焊接结构件的焊接件的质量应符合GB/T23570的规定，并应进行消除内应力处理。 3.1.4 焊接接头的基本型式和尺寸应符合GB/T985.1和GB/T985.2的规定。 3.1.5 砂箱的各种标牌应固定在明显位置，并符合GB/T13306的规定。 3.1.6 6砂箱的涂漆应符合技术文件的规定。 3.1.7 砂箱的紧固件不应有松动现象。 3.1.8 随机附件、备件应齐全。 3.1.9 随机技术文件应包括产品使用说明书、产品合格证明书和装箱单。随机技术文件的编制应符合 GB/T9969的规定。 3.2制造要求 3.2.1砂箱滤网应采用席形不锈钢丝网，规格不应小于250目。 3.2.2 每个砂箱至少应设置两个单向阀，单向阀漏气速率不应大于0.1L/min。 3.2.3 砂箱应采用连续焊接保证气密性，螺栓连接部分应密封，无漏气现象。 3.2.4 砂箱墙板应保证足够的强度，在高真空状态下，任何方向变形量应小于0.5mm。
1 JB/T11539—2C13
3.2.5 5砂箱定位销应使用力学性能不低于45钢材料加工，淬火处理硬度不应低于40HRC，研磨后应达到h7级精度。 3.2.6砂箱定位套及导向套应采用力学性能不低于45钢材料加工，淬火处理硬度不应低于40HRC，套孔达到H7级精度。 3.2.7砂箱上、下箱结合面应平整，平面度误差应小于0.5mm，并保证所有砂箱具有互换性。合箱后结合面间隙不应大于0.5mm。 3.2.8砂箱上箱带抽气孔的箱档离浇冒口外缘尺寸应大于50mm。 3.2.9砂箱下箱箱档是否设置需根据砂箱尺寸决定，当砂箱尺寸大于2300mm×1800mm时，下箱应设置箱档或采用托板（可为铸件或钢板焊接）。 3.2.10砂箱设计应满足生产工艺要求。 3.2.11所有连接螺栓、螺钉应符合GB/T16938的规定。 3.2.12机械加工零件的未注公差尺寸的极限偏差应符合GB/T1804一2000中规定的中等m级要求，形状和位置公差应符合GB/T1184一1996中规定的12级公差要求。 3.2.13砂箱外表面应光洁平整，不应有尖棱、毛刺。
4 、试验方法
长度尺寸采尾卷尺、游标卡尺、塞尺进行检测。
5 检验规则
5.1出厂检验 5.1.1每副砂箱应经制造厂检验部门检验合格后，并附有产品质量合格证方可出厂。 5.1.2出厂检验项目：
a）结构型式及几何尺寸； b）焊接质量； c）零部件加工及装配质量； d）外购配套件质量： e）外观质量： f）随机技术文件。
5.2型式试验 5.2.1有下列情况之一时，应进行型式试验：
a）新产品或老产品转产的试制定型鉴定； b）正式生产后如结构、材料、制造工艺有较大改变： c）正常生产时应每年进行一次型式试验； d）停产一年以上恢复生产； e）国家质量监督机构提出型式试验要求。
5.2.2 型式试验项目为本标准规定的所有项目，所检项目应全部合格。 5.2.3型式试验时抽检样品的数量：
当每批产量小于或等于10台时抽检样品1台：当每批产量大于10台时抽检样品2台。
5.2.4当制造厂不具备型式试验条件时，允许在用户现场做试验。 2 JB/T11539—2013
标志、包装及运输
6
6.1 砂箱一般为裸装，合同环境下按供需双方约定进行。 6.2运输砂箱时应牢固固定，并设置必要的支承和衬垫，避免在运输中挤压、碰撞。 6.3贮存时不应无序堆放，避免砂箱挤压变形，在潮湿的贮存环境，对砂箱做防锈处置，露天存放的砂箱做防雨处理。
7 保用期
在遵守对砂箱的运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用（按一班制）起12个月内或从制造厂发货起18个月内，如砂箱不能正常工作，制造厂应负责免费为用户修理或更换。
3 L/ar
