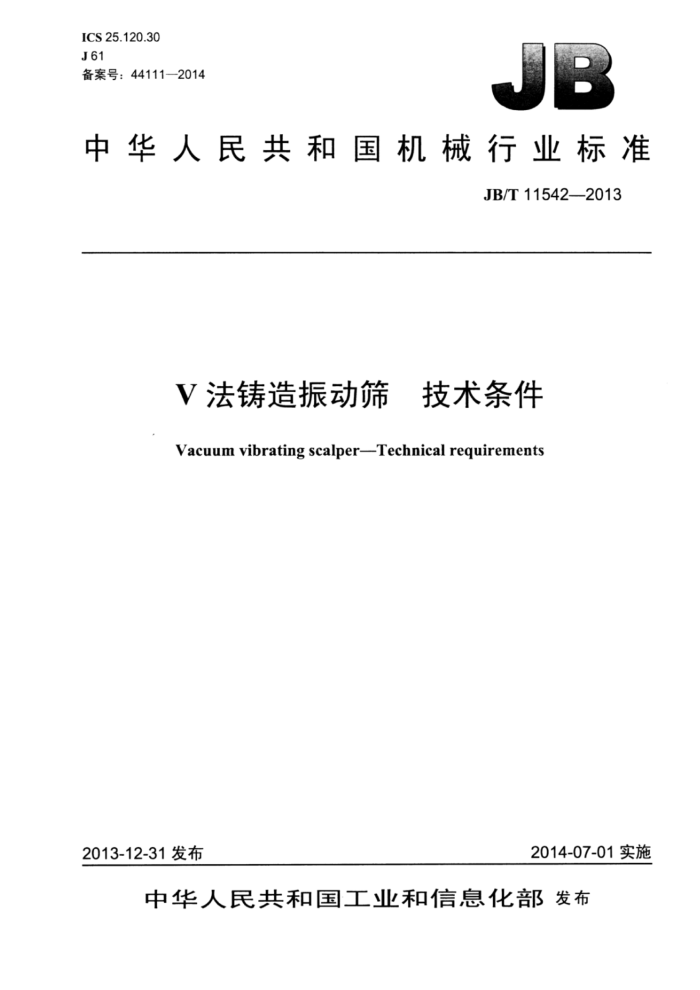

ICS 25.120.30 J61 备案号：44111—2014
中华人民共和国机械行业标准
JB/T11542—2013
V法铸造振动筛 技术条件 Vacuum vibrating scalper-Technical requirements
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11542—2013
目 次
前言范围
II
1
2规范性引用文件 3技术要求.. 3.1一般要求... 3.2制造要求 3.3空运转和负荷运转要求. 4试验方法. 5 检验规则.. 5.1出厂检验.. 5.2型式试验.. 6标志、包装及运输.
保用期，
7 JB/T11542—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：江阴市铸造设备厂有限公司、机械工业第四设计研究院、济南铸造锻压机械研究
所有限公司。
本标准主要起草人： 夏汝明、卫洪、卢军。 本标准为首次发布。
II JB/T11542—2013
V法铸造振动筛 ： 技术条件
1范围
本标准规定了V法铸造振动筛的技术要求、试验方法、检验规则及标志、包装、运输和保用期。 本标准适用于V法铸造型砂筛分的振动筛（以下简称振动筛）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件 GB 20905 铸造机械 安全要求 GB/T23570 金属切削机床焊接件通用技术条件 GB/T25371 铸造机械噪声声压级测量方法 GB/T25711 铸造机械 通用技术条件 JB/T4042—2008振动筛 试验方法 JB/T5548.1 电动激振器 第1部分：型式和基本参数 JB/T5548.2 电动激振器 第2部分：技术条件 JB/T9031 矿用冲孔筛板 JB/T9032 矿用金属编织筛网
3 技术要求
3.1 一般要求 3.1.1 振动筛应符合GB/T25711和本标准的规定，并按经规定程序批准的图样和技术文件制造。 3.1.2 振动筛所用外购件、外协件应符合有关标准的规定，并应附有产品合格证。 3.1.3 振动筛中各焊接结构件的质量应符合GB/T23570的规定，并应进行消除内应力处理。 3.1.4 电气系统应符合GB5226.1的规定。 3.1.5 振动筛的各种标牌应固定在明显位置，并符合GB/T13306的规定。 3.1.6 振动筛的安全防护应符合GB20905的规定。 3.1.7 振动筛的涂漆应符合技术文件的规定。 3.1.8 所有连接螺钉、螺栓应符合GB/T16938的规定。 3.1.9 振动筛上的紧固件不应有松动现象。 3.1.10 振动筛应有紧急制动装置，并应准确可靠。 3.1.11 随机附件、备件应齐全 3.1.12 随机技术文件应包括产品使用说明书、产品合格证明书和装箱单。随机技术文件的编制应符合
1 JB/T11542—2013
GB/T9969的规定。 3.2制造要求 3.2.1振动筛筛身应在砂温400℃（短时间砂温650℃）条件下不变形。 3.2.2振动筛两侧板应采用整板折弯，不应拼接 3.2.3各折弯件不应有裂纹和伤痕。 3.2.4冲孔筛板应符合JB/T9031的规定，金属编织筛网应符合JB/T9032的规定。 3.2.5支承弹簧应采用橡胶弹簧、复合弹簧或材料性能不应低于60Si2Mn的金属弹簧。 3.2.6振动筛所用弹簧应分组选配，装配后筛箱两侧对称点弹簧上平面高度差不应超过2mm。 3.2.7 支承端面与弹簧轴线垂直度误差不应大于1mm。 3.2.8 每组弹簧刚度偏差不应超过规定值的5%。 3.2.9 振动筛筛网张紧后，应采用铆接工艺固定。 3.2.10 振动筛筛网材料性能不应低于1Cr18Ni9Ti。 3.2.11 振动筛电动激振器应符合JB/T5548.1和JB/T5548.2的规定。 3.2.12 振动筛电动激振器应有可靠的防松动措施。 3.2.13 振动筛电动激振器安装后手动转动应灵活，无卡阻现象。 3.2.14 振动筛外露的转动部件应有安全防护罩。 3.2.15 振动筛两侧板对称点的振幅差值不应大于此两点振幅测试平均值的20%。 3.2.16 振动筛筛箱横向摆动量不应大于1mm。 3.3空运转和负荷运转要求 3.3.1 空运转时间不应少于4h，负荷运转前应先进行空运转试验。 3.3.2电动激振器轴承温升不应超过45℃，最高温度不应超过70℃。 3.3.3振动筛在空运转条件下，其噪声声压级不应超过85dB（A）。 3.3.4在额定负荷条件下，振动筛的输送量应大于设计值。 3.3.5振动筛过筛效率不应小于99%
4 试验方法
4.1 振幅按JB/T4042—2008中4.3.1规定的方法测定。 4.2 筛箱横向摆动量按JB/T4042一2008中4.3.2规定的方法测定。 4.3振动频率的测定按JB/T4042一2008中4.3.3规定的方法测定。 4.4噪声按GB/T25371规定的方法测定。 4.5轴承温升的测定：在连续空运转后，立即用点温计测量轴承座外壳最高温度，然后加3℃的修正值，即为轴承的最高温度，轴承的最高温度与环境温度的差值即为轴承的温升。 4.6过筛效率：
过筛效率（ε）按式（1）计算：
6 9 ×100%
(1)
Q+9
式中： Q—过筛5min～10min通过筛网的砂粒重量，单位为千克（kg）； Q1——将未通过筛网的砂再复筛3次后通过筛网的砂粒重量，单位为千克（kg)。
2 JB/T11542—2013
5检验规则
5.1 出厂检验 5.1.1 每台振动筛应经制造厂检验部门检验合格后，并附有产品质量合格证方可出厂。 5.1.2出厂检验按3.1.3～3.1.12、3.3.1～3.3.3的要求进行。 5.2 2型式试验 5.2.1 有下列情况之一时，应进行型式试验：
a）新产品或老产品转产的试制定型鉴定； b）正式生产后如结构、材料、制造工艺有较大改变： c）正常生产时应每年进行一次型式试验； d）停产一年以上恢复生产； e）国家质量监督机构提出型式试验要求。
5.2.2 型式试验项目为本标准规定的所有项目，所检项目应全部合格。 5.2.3 型式试验时抽检样品的数量：
当每批产量小于或等于10台时抽检样品1台；一当每批产量大于10台时抽检样品2台。
-
5.2.4 当制造厂不具备型式试验条件时，允许在用户现场做试验。
6标志、包装及运输
6.1振动筛一般为裸装，合同环境下按供需双方约定进行。 6.2 2运输振动筛时应牢固固定，并设置必要的支承和衬垫，避免在运输中挤压、碰撞。 6.3 3贮存时不应无序堆放，避免振动筛挤压变形，在潮湿的贮存环境，对振动筛做防锈处置，露天存放的振动筛做防雨处理。
7保用期
在遵守对振动筛的运输、保管、安装、调整、保养和使用规定的条件下，从用户开始使用（按一班制）起12个月内或从制造厂发货起18个月内，如振动筛不能正常工作，制造厂应负责免费为用户修理或更换。
