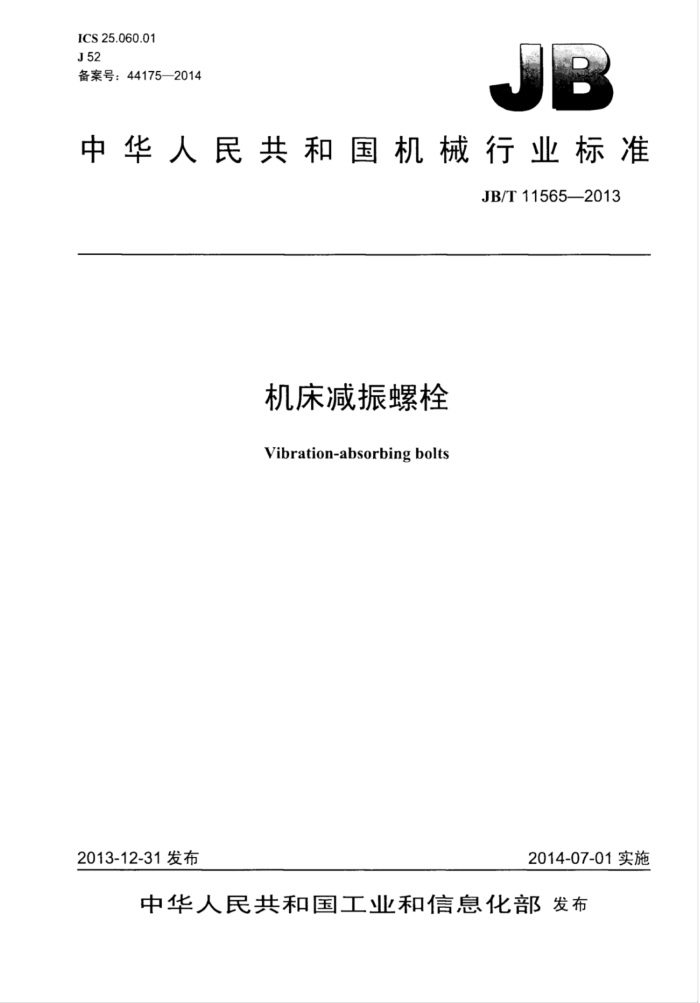

ICS25.060.01 J52 备案号：44175—2014
中华人民共和国机械行业标准
JB/T11565—2013
机床减振螺栓
Vibration-absorbing bolts
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化发布 JB/T11565—2013
目 次
前言范围 2 规范性引用文件 3 结构型式及基本参数 3.1 结构型式 3.2 基本参数. 4 技术要求. 5 检验方法， 5.1 螺纹检验.. 5.2 尺寸检验. 5.3 外观检验 5.4 橡胶硬度检验 5.5 橡胶物理性能试验 5.6 单件承载力试验 6检验规则 6.1 出厂检验 6.2 型式检验标志、包装、运输和存
1
一
7
图1机床减振螺栓的结构型式表1 基本参数 JB/T11565—2013
前言
本标准按照GB/T1.1—2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：北京市长城机床附件有限责任公司、北京机床研究所本标准主要起草人：王燕生、方学金、马薇薇、张维、李祥文。 本标准为首次发布。
II JB/T115652013
机床减振螺栓
1范围
本标准规定了机床减振螺栓的型号、型式、结构与基本参数、技术要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于机床减振螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用子本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T1962003 ：普通螺纹基本尺寸 GB/T1972003 普通螺纹公差 GB/T528--2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1—2008 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔
硬度）
GB/T3512--2001 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T6388—1986 运输包装收发货标志 GB/T7759-1996 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 HG/T3080—2009 防震橡胶制品用橡胶材料 JB/T9935—2011 机床附件随机技术文件的编制
3结构型式及基本参数
3.1结构型式
机床减振螺栓的结构型式如图1所示。
A型
B型
C型
图1机床减振螺栓的结构型式
1 JB/T11565—2013
3.2基本参数
机床减振螺栓的基本参数应符合表1的要求。
表1 基本参数螺纹d
单件承载kg 剪切
螺栓外径中
螺柱长度L
胶体商度H
乐缩 12~40 11.4~38 10.5~35 21~70 19.5~65 54~180 39~130 33~110 30~100 72~240 63~~210 210700 150~500 126~420 450~1500 550-2000
mm 20 25 30 30 40 20 30 40 50 40 60 40 55 75 75 70
mm
mm
mm
9~30 8.6~28.5 8~27 16~55 15~50 40~135 29~100 25~85 22~75 54~180 50~160 160~530 110~380 95~320 335~1100 350-1200
2.5
M8
30
2.5
40
M10
30
M10
50
M12
70
40
100
50
M16
50 50
M16 M16
160 200
4 技术要求 4.1 螺纹部基本要求应符合GB/T196—2003的规定，螺纹公差与配合应按GB/T197—2003规定的 6H/6g 4.23 金属零件的尺寸和精度要求应符合图样要求。 4.3 金属零件表面应无明显锈痕和明显的机械损伤。 4.4 橡胶件应没有脱层、裂纹等缺降。 4.5零件表面涂覆层应色泽均匀，涂漆面应无流挂、皱纹、气泡等缺陷。 4.6橡胶的物理性能：橡胶拉伸率、橡胶热老化、橡胶压缩永久变形应符合HG/T3080一2009的有关要求。 4.7 橡胶硬度值应为邵氏硬度（55土5）HA～（85土5）HA。
5 检验方法
5.1螺纹检验
螺栓螺纹检验用螺纹环规，螺纹环规的等级为6级：螺母用螺纹塞规检验，并应符合4.1的规定。 5.2尺寸检验
金属零件的尺寸精度测量应使用分度值/分辨力不低于0.02mm的通用量器具检验，并应符合4.2的
2 JB/T11565—2013
要求。 5.3外观检验
产品零件外观质量用目测方法检验，并应符合4.3～4.5的要求。 5.4橡胶硬度检验
橡胶硬度试验按GB/T531.1--2008进行，并应符合本标准4.7的规定。 5.5橡胶物理性能试验 5.5.1橡胶伸长率试验按GB/T528-—2009进行。 5.5.2橡胶热老化试验按GB/T3512—2001进行。 5.5.3橡胶压缩永久变形的试验按GB/T7759—1996进行。 5.6单件承载力试验
选取要测试型号的产品，在一件产品上均匀增加重块，记录产品遭到破坏时所承载的重块的总重量，该总重量除以1.3后获得的值，即为该型号产品单件所能承受的单件最大承载力。在产品垂直方向施力为压缩力，在产品剪切方向施力为剪切力。
6 检验规则
6.1出厂检验 6.1.1每件产品应检验合格方可出厂。 6.1.2每件产品出厂检验项目至少应包括外观检验。 6.2型式检验 6.2.1当发生以下情况之一时，应进行型式检验：
a）新产品的试制、定型、鉴定： b》产品工艺做了重大更改： c）产品检测结果发生重大变化： d）原材料做了重大调整。
6.2.2型式检验应包括本标准的全部内容。
7标志、包装、运输和贮存
7.1产品上至少应标有厂名、产品名称、型号等标志。 7.2产品及有关附件用塑料薄膜袋包装。包装盒内随行文件应有使用说明书和检验合格证，随行技术文件的编制应符合JB/T9935一2011的规定。 7.3产品应在无负荷状态下，在干燥、无酸碱的环境中贮存，并避免阳光直接照射。 7.4包装箱上标记应符合GB/T6388一1986规定的要求。产品运输时，包装盒应稳固地置于干燥的包装箱内，并应采取必要的防潮措施。 中华人民共和国
