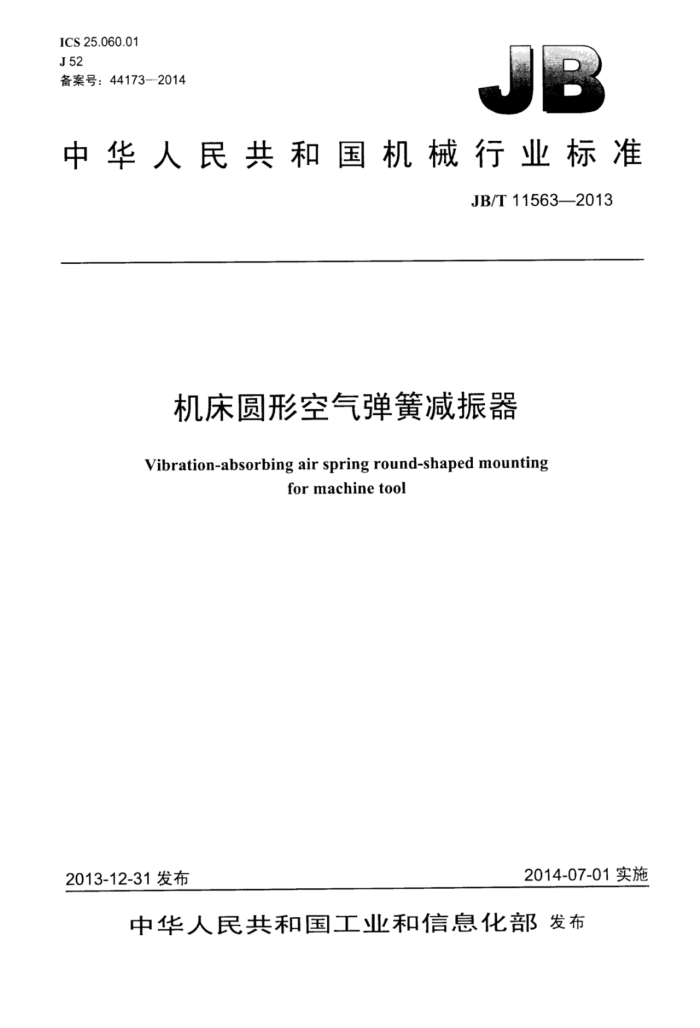

ICS25.060.01 J52 备案号：44173--2014
中华人民共和国机械行业标准
JB/T11563—2013
机床圆形空气弹簧减振器
Vibration-absorbing air spring round-shaped mounting
for machine tool
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11563—2013
目 次
前言... 1范围 2规范性引用文件. 3结构型式及基本参数 3.1结构型式. 3.2基本参数. 4技术要求· 5检验方法.. 5.1 螺纹检验 5.2 尺寸检验 5.3 外观检验 5.4 橡胶硬度检验 5.5 橡胶物理性能试验 5.6 内压检验. 5.7 气密性检验.. 5.8 单件承载试验， 5.9动态试验 6检验规则... 6.1 出厂检验， 6.2型式检验. 7标志、包装、运输和处存图1机床圆形空气弹簧减振器的结构型式表1基本参数. JB/T11563—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：北京市长城机床附件有限责任公司、北京机床研究所。 本标准主要起草人：王燕生、方学金、马薇薇、张维、李祥文。 本标准为首次发布。
II JB/T11563—2013
机床圆形空气弹簧减振器
1范围
本标准规定了机床圆形空气弹簧减振器的型式结构与基本参数、技术要求、检验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于机床圆形空气弹簧减振器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196—2003普通螺纹基本尺寸 GB/T197--2003普通螺纹公差 GB/T528一2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1一2008硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计-法（邵尔
硬度）
GB/T3512—2001 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验 GB/T4879—1999 防锈包装 GB/T6388—1986 运输包装收发货标志 GB/T7759—1996 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T9870-2006 硫化橡胶或热塑性橡胶动态性能的测定第1部分：通则 HG/T3080—2009 防震橡胶制品用橡胶材料 JB/T9935—2011 机床附件随机技术文件的编制
3结构型式及基本参数
3.1结构型式
机床圆形空气弹簧减振器的结构型式如图1所示
1
百
LIXL
图1机床圆形空气弹簧减振器的结构型式 JB/T11563—2013
3.2基本参数
机床圆形空气弹簧减振器的基本参数应符合表1的要求。
表1基本参数
气囊外径 K（L)）X究（L2) 螺纹M
螺栓长L mm 100 100 120 120 130
T.作内压 MPa 0.3 ~ 0.6 0.3~0.6 0.3~0.6 0.3~0.6 0.3~0.6
单件承载 kg. 220~500 500~1000 1 000~2200 20003300 3000-4000
mm M12 M12 M16 M16 M20
mm 133 168 245 300 426
mum 150×150 189X189 266X266 320X320 447X447
4技术要求
4.1螺纹部基本要求应符合GB/T196--2003的规定，螺纹公差与配合应按GB/T197—2003规定的 6H/6g. 4.2金属零件的尺寸和精度要求应符合图样要求。 4.3金属零件的焊按应牢固、可靠，不应有漏焊、气孔、瘤块等缺陷。 4.43 金属零件表面应无明显锈痕和明显的机械损伤。 4.5 金属件和橡胶的黏接应牢固，应无脱落及黏合处开裂等缺陷。 4.6 橡胶件表面应光滑，无腐蚀、飞边、裂纹、气泡、夹层、焦化等缺陷。 4.7 对有涂覆层的零件，涂覆层应色泽均匀，涂漆面应无流挂、皱纹、气泡等缺陷。 4.8 橡胶硬度值为邵氏硬度60HA土3HA。 4.9 橡胶的物理性能：橡胶拉伸率、橡胶热老化、橡胶压缩永久变形应符合HG/3080一2009的有关要求。 4.10产品的工作内卡及单件承载应符合表1的规定。
5检验方法
5.1螺纹检验
螺栓螺纹检验用螺纹环规，螺纹环规的等级为6级；螺母用螺纹塞规检验，并应符合4.1的规定。 5.2尺寸检验
金属零件的尺寸精度测量应使用分度值/分辨力不低于0.02mm的通用量器具检验，并应符合4.2 的要求。 5.3外观检验
产品零件外观质量用自测方法检验，开应符合4.3一4.7的要求。
5.4橡胶硬度检验
橡胶硬度试验按GB/T531.1-2008进行，符合本标准4.8的规定。 5.5橡胶物理性能试验 5.5.1橡胶伸长率试验按GB/T528—2009进行。 2 JB/T11563—2013
5.5.2橡胶热老化试验按GB/T3512—2001进行。 5.5.3橡胶压缩永久变形的试验按GB/T7759一1996进行。 5.6 内压检验
产品的工作及试验内压的检验采用分辨力不低]0.02MPa的内压表进行检验，并应符合4.10的规
定。 5.7气密性检验
将产品放置在预留高度自由空问5mm~10mm的两个固定钢板之问，充入1.0MPa的水压，保压 20min，目测检验，应无水漏出。 5.8单件承载试验
选取一件产品，在产品上加载相当单件承载最大值的础码，然后充入0.6MPa气体，保压24h，应无开裂、漏气和金属变形。 5.9动态试验
产品动态试验采用随机激振试验方法进行，试验按GB/T9870-2006的有关规定，试验结果的频率应达到3.5Hz~4Hz
6检验规则
6.1出厂检验 6.1.1每件产品应检验合格方可出厂。 6.1.2每件产品出厂检验项目至少应包括气密性检验、外观检验。 6.2型式检验 6.2.1当发生以下情况之时，应进行型式检验：
a）新产品的试制、定型、鉴定： b》产品工艺做了重大更改； c）产品检测结果发生重大变化： d）原材料做了重大调整。
6.2.2型式检验应包括本标准的全部内容。
7标志，包装、运输和贮存
7.1产品上至少应标有厂名产品名称，型号。 7.2产品用塑料袋包装，螺栓，螺母，垫圈的包装应符合GBT4879--1999所规定的有关要求。包装盒内随行文件应有使用说明书和检验合格证，随行技术文件的编制应符合JB/T9935一2011的规定。 7.3产品应在无负荷状态下，在干燥、通风无酸碱的环境中贮存，并应避免阳光直接照射。 7.4包装箱上标记应符合GB/T6388一1986规定的要求。产品运输时，包装盒应稳固地置于干燥的包装箱内，并应采取必要的防潮措施。
