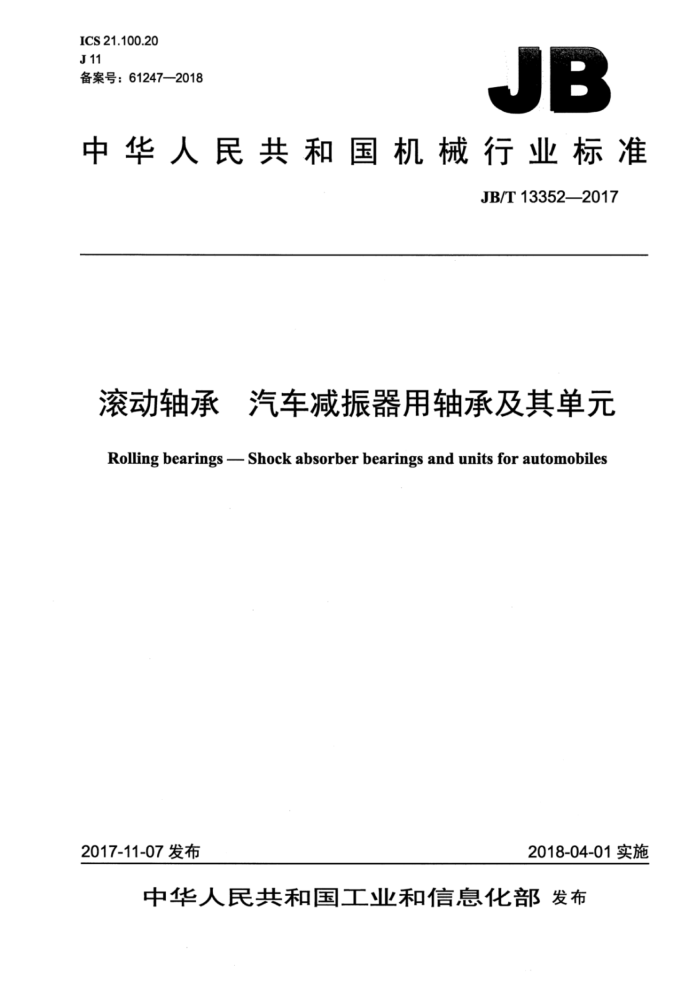

ICS21.100.20 J11 备案号：61247—2018
JB
中华人民共和国机械行业标准
JB/T13352—2017
滚动轴承 汽车减振器用轴承及其单元 Rolling bearings - Shock absorber bearings and units for automobiles
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 JB/T13352—2017
目 次
前言 1范围 2规范性引用文件. 3术语和定义. 4符号... 5代号方法.. 5.1代号的构成...
III
2
5.2结构类型代号 5.3尺寸代号 5.4后置代号 5.5代号示例 6主要结构类型， 6.1推力角接触球结构轴承单元（见图1～图5） 6.2推力球结构轴承（见图6） 6.3推力滑片结构轴承单元（见图7） 7外形尺寸. 8技术要求 8.1 材料及热处理 8.2 公差 8.3润滑. 8.4 残磁... 8.5 外观质量. 8.6 旋转力矩 8.7 耐泥水性 8.8耐跌落性 8.9 静强度. 8.10寿命... 8.11其他 9检测方法... 10检验规则..
6
e
10.1 出厂检验. 10.2型式检验. 11标志... 12防锈包装.. 附录A （规范性附录） 常用轴承和轴承单元外形尺寸及配合零件技术要求. A.1 常用轴承和轴承单元外形尺寸 A.2 配合零件.. 附录B （规范性附录） 旋转力矩检测方法，
.10 10 ..10 11 11
13 JB/T13352—2017
B.1 检测原理 B.2检测条件附录C（规范性附录） 耐泥水性试验方法 C.1 试验原理 C.2 试验条件.
1 13 14 .14 4
图1推力角接触球结构轴承单元JZA型. 图2推力角接触球结构轴承单元JZAE-2RS型. 图3推力角接触球结构轴承单元JZAH-2RS型图4推力角接触球结构轴承单元JZAK型图5推力角接触球结构轴承单元JZAJ型图6推力球结构轴承JZT-型图7推力滑片结构轴承单元JZS型图8静强度试验原理图. 图B.1 旋转力矩检测原理，图C.1 耐泥水性试验原理
3
14
表1结构类型代号表2后置代号、 表3注塑件材料主要性能指标. 表4旋转力矩. 表5轴承出厂检验项目.. 表A.1以d和D装配的轴承和轴承单元外形尺寸. 表A.2以D,和D装配的轴承和轴承单元外形尺寸
8
10
...12
I JB/T13352—2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：浙江八环轴承有限公司、人本集团有限公司、杭州雷迪克节能科技股份有限公司
洛阳轴承研究所有限公司、上海斐赛轴承科技有限公司、杭州本松新材料技术股份有限公司。
本标准主要起草人：牛建平、张阳、郭长建、黄东勋、张博文、晏丽明、于同。 本标准为首次发布。
ⅢI JB/T13352—2017
滚动轴承汽车减振器用轴承及其单元
1范围
本标准规定了乘用车汽车减振器用轴承（以下简称轴承）及汽车减振器用轴承单元（以下简称轴承单元）的术语和定义、符号、代号方法、主要结构类型、外形尺寸、技术要求、检测方法、检验规则、 标志和防锈包装。
本标准适用于滑柱摆臂式悬架减振器用轴承及轴承单元的生产、检验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T272滚动轴承代号方法 GB/T699—2015优质碳素结构钢 GB/T1033.1—2008 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2—2006 ：塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1043.1—2008 塑料 简支梁冲击性能的测定第1部分：非仪器化冲击试验 GB/T1222—2016弹簧钢 GB/T1800.1—2009 产品几何技术规范（GPS） 极限与配合第1部分：公差、偏差和配合的基础 GB/T2518—2008 连续热镀锌钢板及钢带 GB/T3177—2009 产品几何技术规范（GPS） 光滑工件尺寸的检验 GB/T3280—2015 不锈钢冷轧钢板和钢带 GB/T3398.1—2008 塑料 硬度测定 第1部分：球压痕法 GB/T6930—2002 滚动轴承词汇 GB/T7811—2015 滚动轴承参数符号 GB/T8597—2013 滚动轴承防锈包装 GB/T9341—2008 塑料弯曲性能的测定 GB/T9345.4—2008 塑料灰分的测定第4部分：聚酰胺 GB/T11376—1997 金属的磷酸盐转化膜 GB/T13914—2013 冲压件尺寸公差 GB/T14486—2008 塑料模塑件尺寸公差 GB/T18254—2016 高碳铬轴承钢 GB/T24608—2009 滚动轴承及其商品零件检验规则 GB/T34891—2017 滚动轴承高碳铬轴承钢零件热处理技术条件 HG/T3952—2007 阴极电泳涂料 JB/T5074—2007 低、中碳钢球化体评级 JB/T6641—2017 滚动轴承残磁及其评定方法 JB/T7048—2011 滚动轴承工程塑料保持架技术条件 JB/T9211—2008 中碳钢与中碳合金结构钢马氏体等级 JB/T11616—2013 电镀锌三价铬钝化
1 JB/T13352—2017
SH/T0109—2004 润滑脂抗水淋性能测定法 SH/T0202—1992 润滑脂极压性能测定法（四球机法） SH/T05351993 极压复合锂基润滑脂 YB/T5058—2005 弹簧钢、工具钢冷轧钢带
3术语和定义
GB/T6930一2002界定的以及下列术语和定义适用于本文件。
3.1
汽车减振器用轴承 shockabsorberbearingforautomobiles 安装在汽车减振器总成上，用于支承车身重量，并在车轮转向时承担旋转主销作用的轴承。
3.2
汽车减振器用轴承单元shockabsorberbearingunitsforautomobiles 由汽车减振器用轴承及上、下盖等组成的组合件。
3.3
上滚道圈upperwasher 工作时滚道朝下的垫圈。
3.4
下滚道圈lowerwasher 工作时滚道朝上的垫圈。
3.5
上盖upperhousing 在轴承单元中固定上滚道圈的圆形结构件。
3.6
下盖lowerhousing 在轴承单元中固定下滚道圈的圆形结构件。
3.7
弹簧座板springseat 用于增强轴承单元刚性的零件。与减振器弹簧直接接触的为显式弹簧座板，镶嵌在轴承单元下盖里
的为隐式弹簧座板。 3.8
轴向滑片 axial slidingwasher 在推力滑片结构轴承单元中充当轴向滑动元件的垫圈。
3.9
径向滑片radialslidingwasher 在推力滑片结构轴承单元中充当径向滑动元件的垫圈。
4符号
GB/T7811一2015给出的以及下列符号适用于本文件。 D：轴承或轴承单元装配外径； D：轴承或轴承单元公称外径； D：轴承或轴承单元小装配外径； d：轴承单元装配内径；
2 JB/T13352—2017
do：轴承或轴承单元公称内径； T：轴承或轴承单元装配高度； T：轴承或轴承单元总高度。
5代号方法
5.1 代号的构成
轴承和轴承单元代号依次由结构类型代号、尺寸代号和后置代号组成。 5.2 结构类型代号
结构类型代号按表1的规定。
表1结构类型代号
结构类型代号
结构型式
JZA JZT JZS
推力角接触球结构轴承单元
推力球结构轴承推力滑片结构轴承单元
5.3尺寸代号
尺寸代号用数字表示。以d和D装配的轴承和轴承单元的尺寸代号由装配内径d和装配外径D（四舍五入圆整值）的毫米数组合而成，表示为“dD”；以D,，和D装配的轴承和轴承单元，则尺寸代号由小装配外径D，和装配外径D（四舍五入圆整值）的毫米数组合而成，表示为“D,XD”。 5.4后置代号
后置代号表示轴承和轴承单元的内部结构、密封等技术要求，其排列顺序及含义按照本标准表2 及GB/T272的规定。
表2后置代号
代号 E H K J
含义带显式弹簧座板带隐式弹簧座板
轴承单元下盖受力面与垂直于轴承轴线的平面呈一定夹角轴承单元上盖受力面与垂直于轴承轴线的平面呈一定夹角
5.5代号示例
示例： JZA 69 78
2RS
双侧带密封结构装配外径，单位为毫米（mm）装配内径，单位为毫米（mm）推力角接触球结构轴承单元
3 JB/T13352—2017
6主要结构类型
6.1推力角接触球结构轴承单元（见图1～图5）
Do d(do)
01
02.
02
05
说明：01— —上滚道圈：02——下滚道圈：03——上盖：05— 一下盖：46一一保持架。
图1推力角接触球结构轴承单元JZA型
Do d(do)
-
Y
03
Os
说明：01- 上滚道圈：02 下滚道圈：03 上盖：05 下盖：06 弹簧座板：46- 保持架。
图2推力角接触球结构轴承单元JZAE-2RS型
D d(dd)
01
2
Y
05
T
说明：01- 上滚道圈：02- 下滚道圈；03- -上盖：05- 下盖；06- -弹簧座板；46- 一保持架。
图3推力角接触球结构轴承单元JZAH-2RS型
