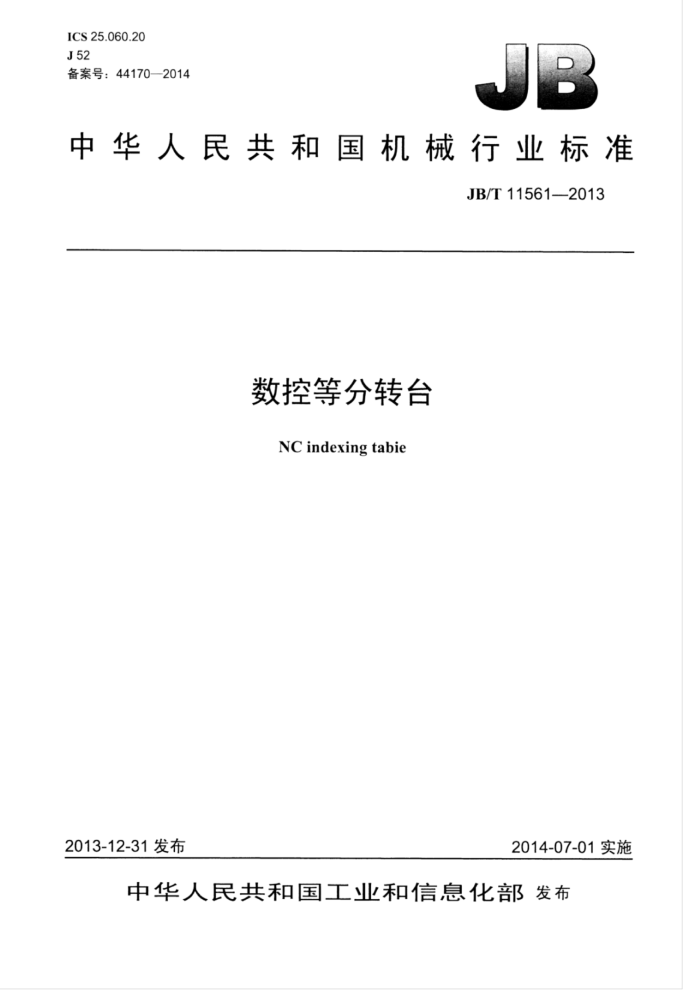

ICS 25.060.20 J52 备案号：44170—2014中华人民共和国机械行业标准
JB/T115612013
数控等分转台 NC indexing tabie
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中 华 人民共和国
机械行业标准数控等分转台 JB/T11561—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*1印张-32千字 2014年10月第1版第1次印刷
定价：18.00元
*
书号：15111-11351 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11561—2013
目 次
前言 1范围 2规范性引用文件 3型式和参数 3..1型式... 3..2参数.. 4精度检验.. 4.1一般要求... 4.2精度检验.. 5技术要求
II
11
5.1 外观. 5.2 安全卫生 5.3 加工和装配. 5.4 清洁度（抽查） 5.5 空运转试验 5.6 噪声检验.. 5.7 渗漏试验. 5.8 负荷运转试验（抽查） 5.9 台面承受力矩试验（抽查） 6 检验. > 标志、 包装和随行文件 7.1 标志. 7.2 包装 7.3 随行文件。 图1 I型 卧式图2 IⅡ型 立卧式
0000000000000001
11 11 1 1 11 11
12 12
12 12 12 JB/T11561—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：烟台环球机床附件集团有限公司。 本标准主要起草人：初福春、时述庆、张越东。 本标准为首次发布。
I JB/T11561—2013
数控等分转台
1范围
本标准规定了数控等分转台（以下简称转台）的精度检验、技术要求、检验、标志、包装和随行文
件。
本标准适用于以端齿盘为分度元件的、工作台面直径或宽度不大于1000mm的转台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T167692008金属切削机床噪声声压级的测量方法 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T25373一2010金属切削机床装配通用技术条件 GB/T25374—2010 金属切削机床清洁度的测量方法 GB/T25376—20103 金属切削机床机械加工件通用技术条件 JB/T3207—2005 机床附件产品包装通用技术条件 JB/T9935—2011 机床附件 随机技术文件的编制
3型式和参数
3.1型式
工作台按工作状态分为： I型卧式，如图1所示，台面为圆形或矩形
215
图1I型卧式 JB/T11561—2013
II型立卧式，如图2所示。
图2II型立卧式
3.2参数
转台以台面直径D或台面宽度B为主参数，如图1和图2所示。宜采用表1数值为主参数。
表1
规格 D或B
200 200
250
315
400
500 500
630 630
800
1000
250
315
400
800
1000
4精度检验
4.1 一般要求 4.1.1精度检验中的线性尺寸和公差的单位为毫米（mm），角度的公差用角秒（"）表示。 4.1.2使用本标准时，精度检验方法和检验工具精度应符合GB/T17421.1一1998的规定。 4.1.3本标准所列出的精度检验项目顺序，并不表示实际检验次序。检验时，一般可按装拆检验工具和检验方便，按任意次序进行检验。 4.1.4可根据结构特点，按制造厂与用户间的协议选择本标准中提出的部分项目进行检验。 4.1.5精度检验应在刹紧定位状态下进行。 4.1.6当实测长度与本标准规定的长度不同时，公差值应根据GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.005mm时，仍按0.005mm计。
2 JB/T11561-2013
4.2精度检验检验项目
G1
转台台面的平面度
简图
公差
在300测量长度上为0.015
（不允许中凸）
检验工具
平尺、量块、指示器
检验方法（按GB/T17421.11998中5.3.2.3.2的规定）
在转台台面边缘处放置两等高量块，量块上放置平尺，指示器测头触及平尺，移动指示器进行检验。 在转台台面上每隔45°位置检验一次。记取指示器读数差值。 误差以各位置指示器读数差值的最大值计。 注：当台面较小时，可将指示器测头触及工作台面，在平尺上移动指示器检验。
3 JB/T11561—2013
检验项目
G2
转台台面对底平面的平行度
简图
公差
D≤500 500
检验工具
量块、指示器、检验平板
检验方法（按GB/T17421.1—1998中5.4.1.2.2的规定）
将转台放置于检验平板上。量块放在转台台面靠近边缘处。指示器测头垂直触及量块面，移动指示器和量块，沿工作台圆周每隔90°检验一次，记下四次指示器读数的最大差值。
转台台面旋转任一角度（大于90°），重复上述检验。 误差以两次检验结果的最大值计。
