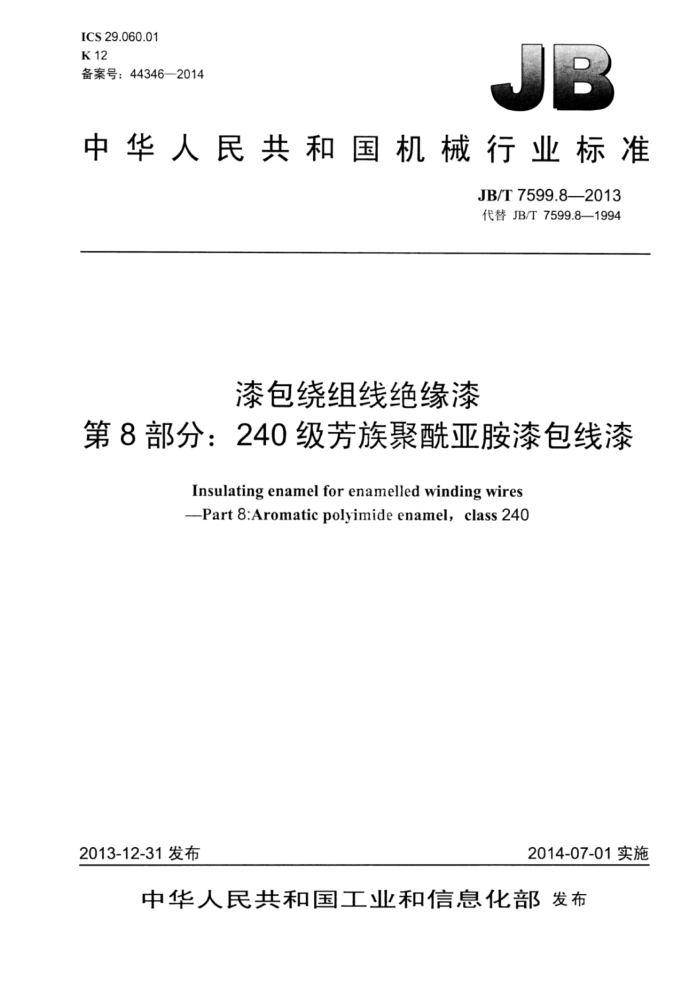

ICS 29.060.01 K12 备案号：44346-2014
中华人民共和国机械行业标准
JB/T7599.8—2013 代替JB/T7599.8—1994
漆包绕组线绝缘漆
第8部分：240级芳族聚酰亚胺漆包线漆
Insulating enamel for enamelled winding wires --Part 8:Aromatic polyimide enamel, class 240
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7599.8—2013
目 次
前言
I1
范围规范性引用文件
2
3 使用特性 4代号... 5技术要求 5.1概述. ..2级芳族聚酰胺漆的固体含量 5.3240级芳族聚酰亚胺漆的粘度 5.4用240级芳族聚酰亚胺漆涂覆漆包线， 6检验项目.. 包装、标志、存及运输 JB/T7599.8—2013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：一第1部分：一般规定；
第2部分：120级缩醛漆包线漆； -第3部分：130级聚酯漆包线漆：一第4部分：130级聚氨酯漆包线漆：一第5部分：155级聚酯漆包线漆：一第6部分：180级聚酯亚胺漆包线漆：
第7部分：：200级聚酰胺酰亚胺漆包线漆：第8部分：240级芳族聚酰亚胺漆包线漆；第9部分：155级聚氨酯漆包线漆：第10部分：180级聚氨酯漆包线漆；第11部分：聚乙烯醇缩丁醛自粘漆包线漆：一第12部分：聚酰胺自粘漆包线漆：一第13部分：芳族聚酰胺白粘漆包线漆；一第14部分：环氧自粘漆包线漆。
本部分为JB/T7599的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7599.8一1994《漆包绕组线绝缘漆第8部分：220级聚酰亚胺漆包线漆》，与JB/T
7599.8一1994相比主要技术变化如下：
将本部分的名称由1994年版的“220级聚酰亚胺漆包线漆”改为本版的“240级芳族聚酰亚胺漆包线漆”，温度指数由220级调整为240级；将漆的型号改为由代号表示；调整了漆的固体含量和粘度的范围由代表规格确定，代表规格中其他范围的固体含量和粘度可由供需双方协商规定（见5.2和5.3，1994年版的5.1.1和5.1.2）；增加了用漆涂覆漆包铜扁线应符合的规定标准（见5.4.2）； -增加了漆包线介质损耗因数tan拐点值由供需双方协商规定（见5.4.3）：一删除了涂线工艺参数（1994年版的第7章）；增加了包装、标志、贮存及运输，并对聚酰亚胺漆的贮存和运输做了具体的规定（见第7章）：一删除了200级聚酰亚胺漆涂线工艺参数（1994年版的附录A）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：上海特缆电工科技有限公司、无锡锡洲电磁线有限公司、上海裕生特种线材
有限公司、露笑科技股份有限公司、无锡统力电工有限公司，宜兴市诚宇电工材料有限公司、常州市智通树脂有限公司、艾维特电气绝缘材料（常州）有限公司、东特涂料（太仓）有限公司、天津市瑞中特种电工材料有限公司、丹阳四达化工有限公司、常州海华化工有限公司、四川东材科技集团有限公司、 常州新赛特绝缘材料有限公司、浙江长城电工科技股份有限公司、瑞安市升华漆包线有限公司、铜陵精
II JB/T7599.8—2013
达特种电磁线股份有限公司、上海晟然绝缘材料有限公司、常州虹波涂料有限公司、藻阳市佳禾电子材料有限公司、湖州大成化学工业有限公司。
本部分主要起草人：索晋玄、李福、徐进法、张家化、应江辉、廖和安、蒋伯君、汪萍、姚国妹、 王怀刚、于跃、张建清、黄仕策、倪平、殷承范、姚桂华、郑武、许建英、邵武军、沈和平、陈永凤、 吴春阳。
本部分所代替标准的历次版本发布情况为：
-JB/T7599.8—1994。
II JB/T7599.8—2013
漆包绕组线绝缘漆
第8部分：240级芳族聚酰亚胺漆包线漆
1范围
JB/T7599的本部分规定了240级聚酰亚胺漆包线漆的技术要求。检验规则、包装、标志、存及运输。
本部分适用于以均苯四酸二酐和二氨基二苯醚为主合成的芳族聚酰亚胺树脂为基、用合适的溶剂溶解稀释的240级芳族聚酰亚胺漆包线漆（以下简称240级芳族聚酰亚胺漆）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.1 绕组线试验方法第1部分：一般规定 GB/T4074.2 绕组线试验方法第2部分：尺寸测量 GB/T4074.3 绕组线试验方法第3部分：机械性能 GB/T4074.4 绕组线试验方法第4部分：化学性能 GB/T4074.5 绕组线试验方法第5部分：电性能 GB/T4074.6 绕组线试验方法第6部分：热性能 GB/T4074.7 绕组线试验方法第7部分：测定漆包绕组线温度指数的试验方法 GB/T6109.22 漆包圆绕组线第22部分：240级芳族聚酰亚胺漆包铜圆线 GB/T7095.5 漆包铜扁绕组线第5部分：240级芳族聚酰亚胺漆包铜扁线 JB/T7599.1一2013漆包绕组线绝缘漆第1部分：一般规定
3使用特性
3.1240级芳族聚酰亚胺漆的热级为240级。 3.2涂制的漆包线具有优良的耐热性能和耐溶剂性能。
4代号
240级芳族聚酰亚胺漆的代号为1786。
5技术要求
5.1概述
240级芳族聚酰亚胺漆除满足本部分要求外，还应满足JB/T7599.1一2013的规定。 如果JB/T7599.1一2013与本部分有矛盾，以本部分为准。
1 JB/T7599.8—2013
5.2240级芳族聚酰亚胺漆的固体含量
240级芳族聚酰亚胺漆的固体含量代表规格见表1。 在（180土3）℃下保持1h后测得的固体含量应不超过规定值。
5.3240级芳族聚酰亚胺漆的粘度
240级芳族聚酰亚胺漆的粘度（25℃）代表规格见表1。
表1
240级芳族聚酰亚胺漆粘度值
240级芳族聚酰亚胺漆标称固体含量
4号杯式粘度计
旋转式粘度计 mPa*s 1100~3500 2500~4500 6000~8000
%
5
15 20 27
其他范围的固体含量由供需双方协商确定 5.4用240级芳族聚酰亚胺漆涂覆漆包线 5.4.1漆包线线样的制备应符合JB/T7599.1一2013中第6章的规定。 5.4.2用240级芳族聚酰亚胺漆涂覆的漆包铜圆线的性能应符合GB/T6109.22的规定：用240级芳族聚酰亚胺漆涂覆的漆包铜扁线的性能应符合GB/T7095.5的规定。 5.4.3漆包线线样的介质损耗因数tan5拐点值由供需双方协商规定。
其他范围的粘度由供需双方协商确定
6检验项目
产品检验项目、试验类型和试验方法按表2的规定。
表2 技术要求
序号 1 1.1 1.2 固体含量 1.3 粘度 2 线样性能 2.1 表面质量 2.2 尺寸
项目名称
试验类型
试验方法
漆的理化性能外观
-
符合JB/T7599.1—2013中 5.1的规定符合5.2的规定符合5.3的规定
JB/T7599.1—2013中7.1 JB/T7599.1—2013中7.2 JB/T7599.1—2013中7.3
GB/T4074.1 GB/T4074.2
T,S
伸长率 2.3 回弹性（角）
符合GB/T6109.22或GB/T 7095.5的规定
GB/T4074.3
柔韧性和附着性耐溶剂
2.4 耐冷冻剂
GB/T 4074.4
耐变压器油
2 JB/T7599.8—2013
表2（续）技术要求
序号
项目名称
试验类型
试验方法
电阻 2.5 击穿电压
GB/T 4074.5
介质损耗因数tand 热冲击
符合GB/T6109.22或GB/T T, s 7095.5的规定
2.6 软化击穿
GB/T4074.6
失重 2.7 温度指数 2.8 耐刮
GB/T4074.7 GB/T4074.3
T
漆膜连续性针孔
符合GB/T6109.22的规定
2.9 2.10 介质损耗因数tan拐点值
T. S
GB/T 4074.5
符合5.4.3的规定符合JB/T7599.1-—2013中第9章
包装
日测
R
3
包装、标志、购存及运输
7
240级聚酰亚胺漆的贮存容器为防腐蚀的塑料容器，贮存温度为（0～5）℃贮存有效期一般为从生产日期起3个月，特殊要求由供需双方协商规定；漆在运输过程中应装在具有保温装置的车船内「保温温度为（0～5）℃]；其他要求见JB/T7599.1一2013中第9章的规定。 10
L/ar
中华人民共和国
机械行业标准漆包绕组线绝缘漆
第8部分：240级芳族聚酰亚胺漆包线漆
JB/T7599.82013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张15千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111-11527 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T7599.8-2013
打印日期：2015年1月9日F009A
