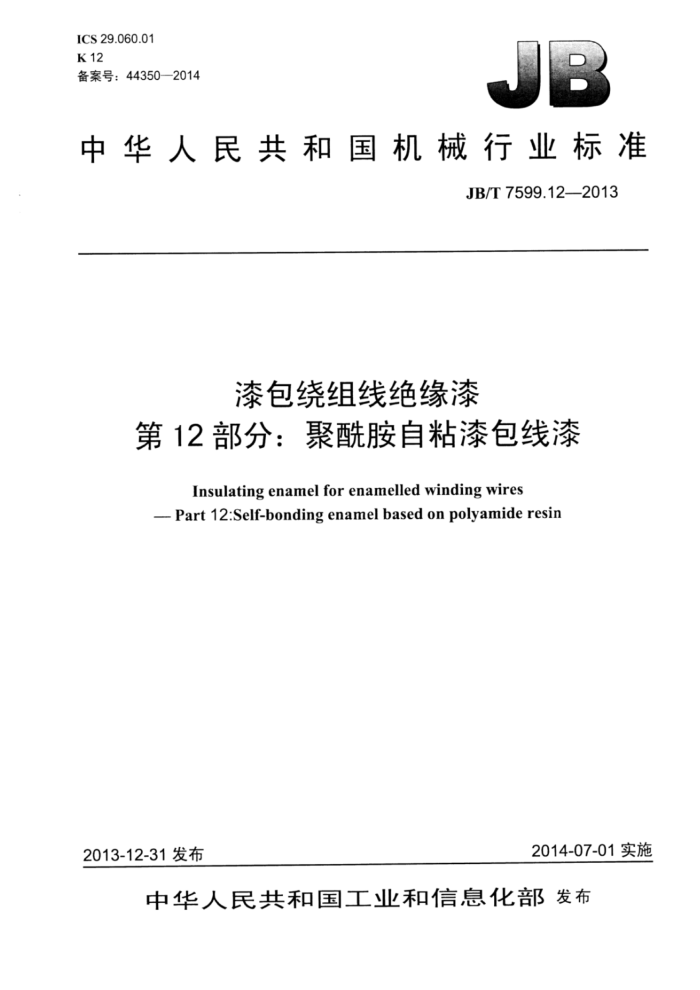

ICS29.060.01 K12 备案号：44350-2014
中华人民共和国机械行业标准
JB/T7599.12-—2013
漆包绕组线绝缘漆
第12部分：聚酰胺自粘漆包线漆
Insulating enamel for enamelled winding wires -- Part 12:Self-bonding enamel based on polyamide resin
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7599.122013
目 次
前言范围 2规范性引用文件 3使用特性 4代号.. 5技术要求.
1
5.1概述... 5.2 自粘漆的固体含量， 5.3自粘漆的粘度. 5.4用自粘漆涂覆漆包线 6检验项目.
包装、标志、贮存及运输 JB/T7599.12—2013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：
第1部分：般规定；第2部分：120级缩醛漆包线漆；
一第3部分：130级聚酯漆包线漆；
第4部分：130级聚氨酯漆包线漆；一第5部分：155级聚酯漆包线漆：第6部分：180级聚酯亚胺漆包线漆：第7部分：200级聚酰胺酰亚胺漆包线漆： -第8部分：240级芳族聚酰亚胺漆包线漆：第9部分：155级聚氨酯漆包线漆；一第10部分：180级聚氨酯漆包线漆：一第11部分：聚乙烯醇缩丁醛自粘漆包线漆；第12部分：聚酰胺自粘漆包线漆；第13部分：芳族聚酰胺自粘漆包线漆：第14部分：环氧自粘漆包线漆。
一
本部分为JB/T7599的第12部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：天津市瑞中特种电工材料有限公司、藻阳市佳禾电子材料有限公司、艾维特
电气绝缘材料（常州）有限公司、常州新赛特绝缘材料有限公司、上海特缆电工科技有限公司、常州虹波涂料有限公司、上海晟然绝缘材料有限公司、铜陵精达特种电磁线股份有限公司、浙江长城电工科技股份有限公司、无锡统力电工有限公司、露笑科技股份有限公司、湖州大成化学工业有限公司、瑞安市升华漆包线有限公司、无锡锡洲电磁线有限公司、常州海华化工有限公司、常州市智通树脂有限公司、 丹阳四达化工有限公司、东特涂料（太仓）有限公司、上海裕生特种线材有限公司、宜兴市诚宇电工材料有限公司、四川东材科技集团有限公司。
本部分主要起草人：索晋玄、于跃、陈永风、姚国妹、殷承范、李福、沈和平、邵武军、许建英、 姚桂华、廖和安、应江辉、吴春阳、郑武、徐进法、黄仕策、汪萍、张建清、王怀刚、张家化、蒋伯君、 倪平。
本部分为首次发布。
II JB/T7599.12—2013
漆包绕组线绝缘漆
第12部分：聚酰胺自粘漆包线漆
1范围
JB/T7599的本部分规定了以聚酰胺为基的漆包线用自粘性漆的技术要求、检验规则、包装、标志、 贮存及运输。
本部分适用于有白粘要求的155级聚氨酯漆包线和其他合适漆包线产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.1 绕组线试验方法第1部分：一般规定 GB/T4074.2 绕组线试验方法第2部分：尺寸测量 GB/T4074.3 绕组线试验方法 第3部分：机械性能 GB/T4074.4 绕组线试验方法第4部分：化学性能 GB/T4074.5 绕组线试验方法第5部分：电性能 GB/T4074.6 绕组线试验方法第6部分：热性能 GB/T6109.16 5漆包圆绕组线第16部分：155级自粘性直焊聚氨酯漆包铜圆线 JB/T7599.1一2013漆包绕组线绝缘漆第1部分：一般规定
使用特性
3
涂制的漆包线具有热粘合性能。
4代号
聚酰胺自粘漆包线漆（以下简称自粘漆）的代号为17N2。
5技术要求
5.1概述
对于自粘漆，用155级聚氨酯漆包铜圆线作为载体，进行合格性判定；如用于其他产品时，由供需双方协商进行确定。
自粘漆除满足本部分要求外，还应满足JB/T7599.1—2013的规定。 如果JB/T7599.1一2013与本部分有矛盾，以本部分为准。
5.2自粘漆的固体含量
自粘漆的固体含量代表规格见表1。 JB/T7599.12—2013
在（180土3）℃下保持1h后测得的固体含量不应超过规定值。 5.3自粘漆的粘度
白粘漆的粘度（25℃）代表规格见表1。
表1
白粘漆粘度值
白粘漆标称固体含量
4号杯式粘度计
旋转式粘度计
% 8 12 1e
s 30~80 50~90
mPa"s
200~400 1000~2500
其他范围的固体含量由供需双方协商确定 5.4用自粘漆涂覆漆包线 5.4.1 漆包线线样的制备应符合JB/T7599.1一2013中第6章的规定。 5.4.2 自粘漆应用合格的155级聚氨酯漆包线涂制自粘漆包线线样。 5.4.3用自粘漆涂覆的漆包线性能应符合表2的规定。
其他范围的粘度由供需双方协商确定
62 检验项目
产品检验项目、试验类型和试验方法按表2的规定。
表2
序号 -
项日名称漆的理化性能
试验类型
技术要求
试验方法
一
符合JB/T7599.1—2013中5.1 的规定符合5.2的规定符合5.3的规定
1.1 外观
JB/T7599.1—2013中7.1
1.2 固体含量 1.3 粘度 ?
JB/T7599.1—2013中7.2 JB/T7599.1—2013中7.3
线样性能 2.1 表面质量 2.2 尺寸
T,S GB/T 4074.1
GB/T4074.2
伸长率回弹性
符合GB/T6109.16的规定
2.3 柔韧性和附着性
GB/T4074.3
耐刮热粘合（螺旋线圈法）
2.4 直焊性
GB/T 4074.4
2 JB/T7599.12—2013
表2（续）技术要求
试验方法
试验类型
项目名称
序号
电阻击穿电压漆膜连续性针孔热冲击软化击穿包装
GB/T 4074.5
2.5
T, s
符合GB/T6109.16的规定
GB/T4074.6
2.6
符合JB/T7599.1—2013中第9 章的规定
目测
R
3
包装、标志、贮存及运输
7
见JB/T7599.1-2013中第9章的规定。
