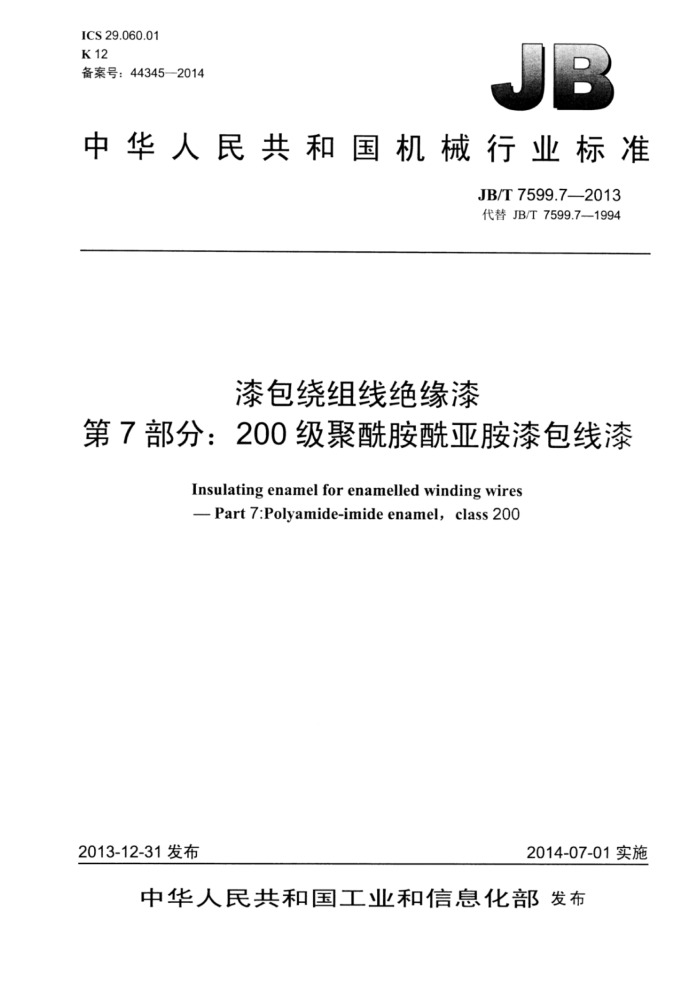

ICS29.060.01 K12 备案号：443452014
中华人民共和国机械行业标准
JB/T7599.72013 代替JB/T7599.7-1994
漆包绕组线绝缘漆
第7部分：200级聚酰胺酰亚胺漆包线漆
Insulating enamel for enamelled winding wires -Part 7:Polyamide-imide enamel,class 200
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T7599.7-2013
目 次
前言..
1
范围规范性引用文件
1
3 使用特性， 4代号... 5技术要求.
5.1概述 5.2200级聚酰胺酰亚胺漆的固体含量 5.3200级聚酰胺酰亚胺漆的粘度. 5.4用200级聚酰胺酰亚胺漆涂覆漆包线 6检验项目
包装、标志、贴存及运输
7 JB/T7599.7--2013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：
第1部分：一般规定；第2部分：120级缩醛漆包线漆；第3部分：130级聚酯漆包线漆：第4部分：130级聚氨酯漆包线漆；第5部分：155级聚酯漆包线漆；第6部分：180级聚酯亚胺漆包线漆：第7部分：200级聚酰胺酰亚胺漆包线漆：第8部分：240级芳族聚酰亚胺漆包线漆：第9部分：155级聚氨酯漆包线漆：第10部分：180级聚氨酯漆包线漆：第11部分：聚乙烯醇缩丁醛自粘漆包线漆；第12部分：聚酰胺白粘漆包线漆：第13部分：芳族聚酰胺自粘漆包线漆：一第14部分：环氧自粘漆包线漆。 本部分为JB/T7599的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7599.7一1994《漆包绕组线绝缘漆第7部分：200级聚酰胺酰亚胺漆包线漆》：与
JB/T7599.7—1994相比主要技术变化如下：
-将漆的型号改为由代号表示；调整了漆的固体含量和粘度的范围由代表规格确定，代表规格中其他范围的固体含量和粘度可
由供需双方协商规定（见5.2和5.3，1994年版的5.1.1和5.1.2）；增加了漆包线介质损耗因数tanS拐点值由供需双方协商规定（见5.4.3）；一删除了涂线工艺参数（1994年版的第7章）；增加了包装、标志、存及运输（见第7章）：删除了200级聚酰胺酰亚胺漆涂线工艺参数（1994年版的附录A）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：常州新赛特绝缘材料有限公司、铜陵精达特种电磁线股份有限公司、上海晟
然绝缘材料有限公司、四川东材科技集团有限公司、丹阳四达化工有限公司，瑞安市升华漆包线有限公司、常州海华化工有限公司、藻阳市佳禾电子材料有限公司、常州虹波涂料有限公司、上海特缆电工科技有限公司、无锡锡洲电磁线有限公司、浙江长城电工科技股份有限公司、无锡统力电工有限公司、露笑科技股份有限公司、湖州大成化学工业有限公司、宜兴市诚宇电工材料有限公司、常州市智通树脂有限公司、天津市瑞中特种电工材料有限公司、东特涂料（太仓）有限公司、艾维特电气绝缘材料（常州）有限公司、上海裕生特种线材有限公司。
本部分主要起草人：李福、殷承范、许建英、邵武军、倪平、张建清、郑武、黄仕策、陈永凤、沈和平、徐进法、姚桂华、廖和安、应江辉、吴春阳、蒋伯君、汪萍、于跃、王怀刚、姚国妹、张家化。
本部分所代替标准的历次版本发布情况为：
JB/T7599.7-1994c
II JB/T7599.72013
漆包绕组线绝缘漆
第7部分：200级聚酰胺酰亚胺漆包线漆
1范围
JB/T7599的本部分规定了200级聚酰胺酰亚胺漆包线漆的技术要求、检验规则、包装、标志、贴存及运输。
本部分适用于200级以异氰酸酯法合成的聚酰胺酰亚胺树脂为基的、用合适的溶剂溶解稀释制成的聚酰胺酰亚胺漆包线漆（以下简称200级聚酰胺酰亚胺漆）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.1 绕组线试验方法第1部分：一般规定 GB/T4074.2 绕组线试验方法第2部分：尺寸测量 GB/T4074.3 绕组线试验方法第3部分：机械性能 GB/T4074.4 绕组线试验方法第4部分：化学性能 GB/T4074.5 5绕组线试验方法第5部分：电性能 GB/T4074.6 绕组线试验方法第6部分：热性能 GB/T4074.7 绕组线试验方法第7部分：测定漆包绕组线温度指数的试验方法 GB/T6109.14漆包圆绕组线第14部分：200级聚酰胺酰亚胺漆包铜圆线 JB/T7599.1—2013漆包绕组线绝缘漆第1部分：一般规定
3使用特性
3.1200级聚酰胺酰亚胺漆的热级为200级。 3.2涂制的漆包线具有较好的耐冷冻剂性能及耐溶剂性能，常用于复合漆包线漆的外涂层。
4代号
200级聚酰胺酰亚胺漆的代号为1764。
5技术要求
5.1概述
200级聚酰胺酰亚胺漆除满足本部分要求外，还应满足JB/T7599.1一2013的规定。 如果JB/T7599.1一2013与本部分有矛盾，以本部分为准。 JB/T7599.7-2013
5.2200级聚酰胺酰亚胺漆的固体含量
200级聚酰胺酰亚胺漆的固体含量代表规格见表1。 在（180土3）℃下保持1h后测得的固体含量不应超过规定值。
5.3200级聚酰胺酰亚胺漆的粘度
200级聚酰胺酰亚胺漆的粘度（25℃）代表规格见表1。
表1
200级聚酰胺酰亚胺漆粘度值
200级聚酰胺酰亚胺漆标称固体含量
旋转式粘度计 mPa"s
4号杯式粘度计
ofe
S
20 25 30 40
15~30 20~40
700~1200
50~90
1500~2800
其他范用的固体含量由供需双方协商确定 5.4用200级聚酰胺酰亚胺漆涂覆漆包线 5.4.1 漆包线线样的制备应符合JB/T7599.1一2013中第6章的规定。 5.4.2用200级聚酰胺酰亚胺漆涂覆的漆包铜圆线的性能应符合GB/T6109.14的规定。 5.4.3漆包线线样的介质损耗因数tan拐点值由供需双方协商规定。
其他范围的粘度由供需双方协商确定
6 检验项目
产品检验项目、试验类型和试验方法按表2的规定。
表2 技术要求
序号
项日名称
试验类型
试验方法
漆的理化性能 1.1 外观 1.2 固体含量 1.3 粘度 2 线样性能 2.1 表面质量 2.2 尺寸
1
符合JB/T7599.1—2013 中5.1的规定符合5.2的规定
JB/T7599.1—2013中7.1 JB/T7599.1—2013中7.2 JB/T7599.1—2013中7.3
符合5.3的规定
T,S GB/T 4074.1
GB/T4074.2
伸长率回弹性柔韧性和附着性耐刮
符合GB/T6109.14的规定
2.3
GB/T4074.3
2 JB/T7599.7-2013
表2（续）技术要求
序号
项日名称
试验类型
试验方法
耐溶剂 2.4 耐冷冻剂
GB/T 4074.4
耐变压器油电阻击穿电压漆膜连续性针孔热冲击软化击穿
符合GB/T6109.14的规定
T, s
2.5
GB/T4074.5
GB/T 4074.6 GB/T 4074.7
2.6 2.7 温度指数 2.8 介质损耗因数tans拐点值 3 包装
T T, S GB/T 4074.5
符合5.4.3的规定符合JB/T7599.1--2013 中第9章的规定
目测
R
包装、标志、贮存及运输
见JB/T7599.1—2013中第9章的规定。 1 0 L/ar
