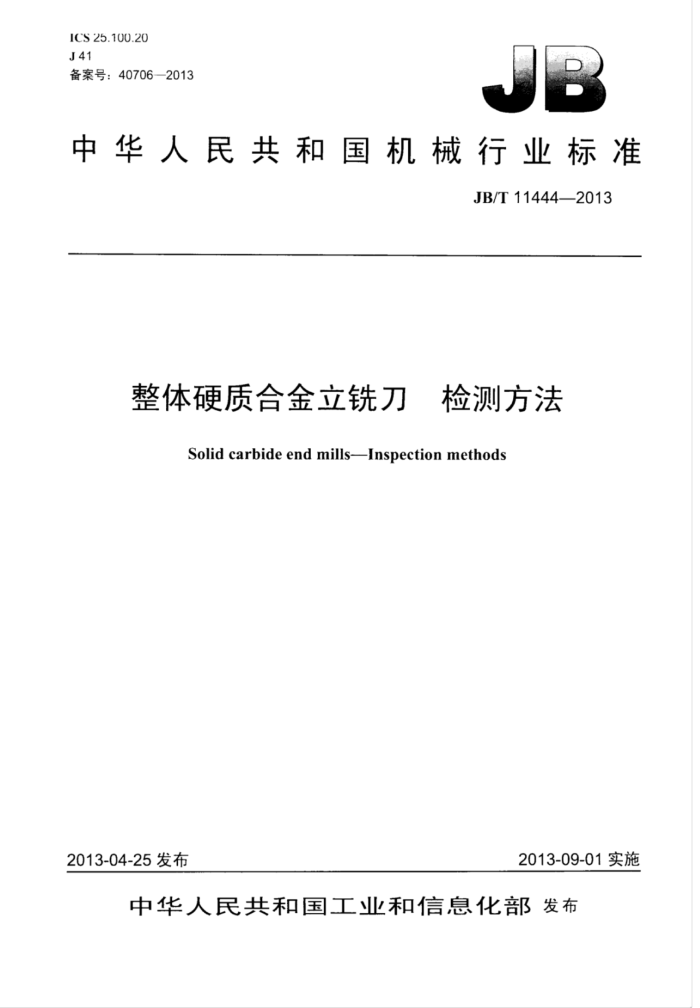

ICS25.100.20 J41 备案号：40706—2013
中华人民共和国机械行业标准
JB/T11444—2013
整体硬质合金立铣刀 检测方法
Solid carbide end mills--Inspection methods
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11444—2013
目 次
前市
一
范围. 规范性用文件检测依据，检测方法 4.1 外观... 4.2 表面粗糙度 4.3 圆跳动.. 4.4 工作部分直径及工作部分直径锥度 4.5 直柄立铣刀柄部直径. 4.6 总长和工作部分长度. 4.7 螺旋角 4.8 硬度 4.9 标志和包装
3 4 JB/T11444—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由4国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都1具研究所有限公司、厦门金鹭特种合金有限公同、苏州阿诺精密切削技术
股份有限公司。
本标准主要起草人：许刚、张守全、金章斌、刘伟、张华贵、陈艺聪。 本标准为首次发布。
II JB/T11444—2013
整体硬质合金立铣刀 检测方法
1范围
本标准规定了整体硬质合金立铣刀（以下简称立铣刀）的检测依据、检测方法。 本标准适用门立铣刀的检测。
2规范性引用文件
下列文件对了本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T7997硬质合金维氏硬度试验方法 JB/T10231.1刀具产品检测方法第1部分：通则
3检测依据
相关的产品标准和图样。
4检测方法
4.1外观
检测方法：一般情况下目测，发生争议时使用放大镜检测。 4.2 2表面粗糙度 4.2.1检测方法
用表面粗糙度比较样块与立铣刀被测表面目测对比检查，发生争议时使用双管显微镜或表面粗糙度检查仪检测。 4.2.2检测器具
表面粗糙度比较样块、双管显微镜、表面粗糙度检查仪。 4.3圆跳动 4.3.1检测方法
圆周刃对柄部轴线的径向圆跳动的检测方法如图1所示。将立铣刀放在V形架上，柄部通过一与刀具柄部直径相同钢球顶靠一定位块，将指示表测头垂直触靠在距立铣刀端部5mm内的周刃上，依次读取各切削刃上的指示表读数，取最大值与最小值之差及最大相邻齿差值
端刃对柄部轴线的端面圆跳动的检測方法如图1所示。将立铣刀放在V形架上，柄部通过一与刀具柄部直径相同钢球顶靠一定位块，将指示表测头垂直触靠在距外圆2mm内的端刃工，依次读取各切削刃上的指示表读数，取最大值与最小值之差值。
1 JB/T114442013
钢球定位块
口
V形架
图1
4.3.2检测器具
指示表、平板、V形架、磁力表架、钢球。 4.4工作部分直径及工作部分直径锥度 4.4.1接触式检测方法
对于切削刃为偶数的立铣刀，用外径干千分尺测量其对称刃，应在靠近刃尖处测量。对于切削刃为奇数的立铣刀，用三沟或五沟千分尺测量，应在靠近刃尖处测量。
工作部分直径锥度用工作部分直径差表示，如图2所示，在靠近刀尖处测量A点，中部及后部均分布测量B点和C点，分别取A、B两点读数差的绝对值和B、C两点读数差的绝对值。直径小J 16mm的立铣刀允许只测A、C两点。
钢球定位块
H
BI
CI
A
BI
CI
V形架
图2
4.4.2检测器具
外径千分尺、三沟或五沟千分尺。 4.4.3非接触式检测方法
如图2所示，将立铣刀放在V形架上，柄部通过一与刀具柄部直径相同钢球顶靠一定位块，使用
2 JB/T11444--2013
非接触测量仪器，如激光测量仪等，在A点测量T作部分直径，测量B点和C点，分别取A、B两点读数差的绝对值和B、C两点读数差的绝对值。直径小16mm的立铣刀允许只测A、C两点。 4.5直柄立铣刀柄部直径 4.5.1检测方法
用外径千分尺在其柄部取-至五个位置测量，取最大偏差值。 4.5.2 检测器具
外径千分尺。 4.6# 总长和工作部分长度 4.6.1检测方法
用卡尺沿立铣刀轴向测量刀具全长。「作部分长度用卡尺沿刀具轴向在相应的部位上测量。 4.6.2 检测器具
卡尺。 4.7螺旋角 4.7.1 检测方法
在轴问方向，将仪器十字线的中点移至周刃刃口附近，旋转角度盘，使于字坐标轴与周刃螺旋线的切线平行。读角度盘的读数即为螺旋角。 4.7.2检测器具
刀具检测仪。 4.8硬度
洛氏硬度的检测按JB/T10231.1的规定。 维氏硬度的检测按GB/T7997的规定。
4.9标志和包装
目测。
