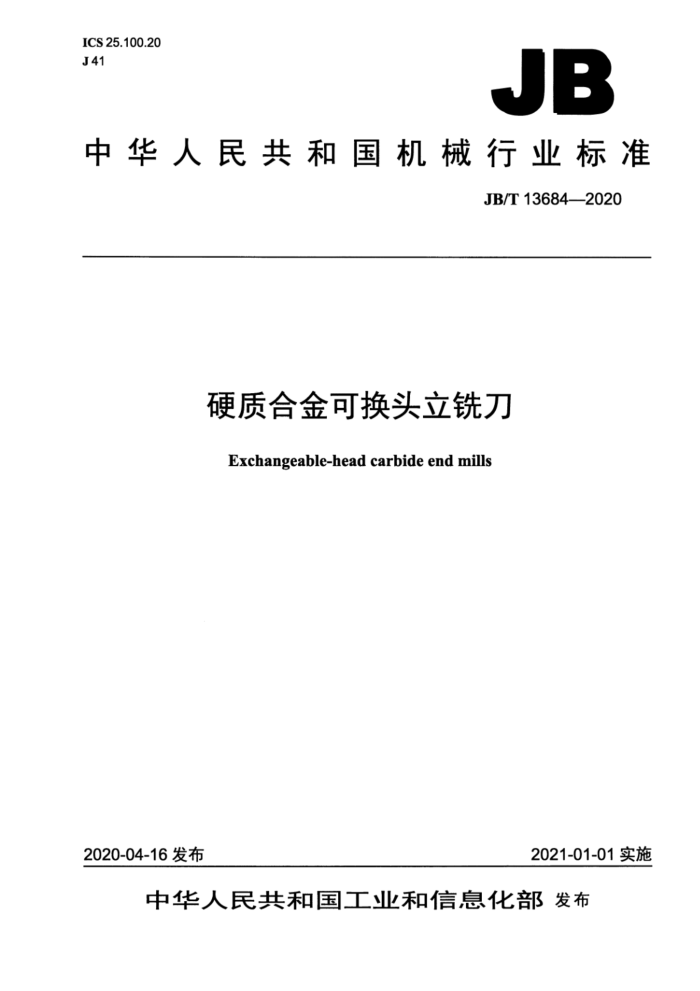

JB
中华人民共和国机械行业标准
JB/T13684—2020
硬质合金可换头立铣刀
Exchangeable-head carbide end mills
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2规范性引用文件 3装配型式. 4头部型式和尺寸 5柄部型式和尺寸。 6标记示例
E
6.1头部标记示例. 6.2 柄部标记示例 7技术要求. 7.1 几何公差。 7.2 材料和硬度 7.3 外观和表面粗糙度 7.4 表面处理. 7.5 标志和包装
-....
.....
图1 装配型式示意图图2头部型式. 图3柄部型式图4头部与柄部垂直度要求
表1头部尺寸表2柄部尺寸表3几何公差
. 前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会 会（SAC/TC91）归口本标准起草单位：成都工具研究所有限公司。 本标准主要起草人：文立东、孔维平、邱易、卿波。 本标准为首次发布。 硬质合金可换头立铣刀
1范围
本标准规定了圆柱面配合型的硬质合金可换头立铣刀的装配型式，头部型式和尺寸，柄部型式和尺寸，以及技术要求。
本标准适用于直径为10mm32mm的硬质合金可换头立铣刀（以下简称可换头立铣刀）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196普通螺纹基本尺寸 GB/T2516 普通螺纹极限偏差 GB/T6131.1 铣刀直柄第1部分：普通直柄的型式和尺寸 GB/T6131.2 铣刀直柄第2部分：削平直柄的型式和尺寸 JB/T10231.3 刀具产品检测方法第3部分：立铣刀
3装配型式
圆柱面配合型的可换头立铣刀装配型式如图1所示。可换头立铣刀由头部和柄部连接组成，也可采用其他连接方式。
图1装配型式示意图
4头部型式和尺寸
可换头立铣刀头部的型式和尺寸按图2和表1的规定，头部应有扳手拧紧结构，具体型式由各制造厂或经销商自定。 T
L
L2
L2
广
L
L1
a)A型
b)B型
福
5
Pa
口
L3
L3
Cc
L2
L
L
L1
L
c)C型
d)D型
图2头部型式
表1头部尺寸
单位为毫米
di 0 0.05 9.6 11.6 15.4 19.2 24 28.8 30.8
d2 0
L1 0
d
L 0 0.30
c 0 0.025
产
d3 (6h)
L2 (min)
L3
0 0.025
0
0.02
0.005
-1
10 12 16 20 25 30 32 注：r尺寸仅限于A型使用：c尺寸仅限于D型使用。
6.2 6.2 8.3 10.5 12.5 16.5 16.5
M6 M6 M8 M10 M12 M16 M16
13 15 19 23 28 33 35
10 10 14 16 21 27 27
11 13 17 21 25 31 33
5 5 7 7 10 12 12
0.5, 1, 2, 3
0.5, 1, 1.5, 2
1. 1.5, 2, 2.5
1, 2, 3
5 柄部型式和尺寸
可换头立铣刀柄部的型式和尺寸按本标准图3和表2的规定：螺纹部分的尺寸和极限偏差按
GB/T196和GB/T2516的规定；普通直柄和削平直柄的柄部尺寸分别按GB/T6131.1和GB/T6131.2 A
o 0
O
0
L5
L
L4
a)普通直柄型
d
vD
Ls
工
L4
b)削平直柄型
图3 柄部型式表2 柄部尺寸
单位为毫米 L4
D +0.005 0 6.2 6.2 6.2 6.2 6.2 8.3 6.2 8.3 10.5 10.5 12.5 12.5 16.5
L6 +0 10.5 10.5 10.5 10.5 10.5 14.5 10.5 14.5 16.5 16.5 21.5 21.5 27.5
ds h6 10 12 12 16 16 16 20 20 20 25 25 32 32
d4 ±0.1 9.6 9.6 11.6 9.6 11.6 15.4 11.6 15.4 19.2 19.2 24 24 28.8
Di 6H M6 M6 M6 M6 M6 M8 M6 M8 M10 M10 M12 M12 M16
Ls 5 5 5 7 10 12 5 7 7 7 10 10 12
70 60 65 65 80 80 80 100 100 100 125 125 175 175 6标记示例
6.1头部标记示例
示例1：直径d=20mmr=lmm的A型硬质合金可换头立铣刀头部，标记为：
硬质合金可换头立铣刀头部20×1AJB/T136842020
示例2：直径d-20mm的B型硬质合金可换头立铣刀头部，标记为：
硬质合金可换头立铣刀头部20BJB/T13684—2020
示例3：直径d-20mm（半径R=10mm）的C型硬质合金可换头立铣刀头部，标记为：
硬质合金可换头立铣刀头部R10CJB/T13684—2020
示例4：直径d-20mm、c=lmm的D型硬质合金可换头立铣刀头部，标记为：
硬质合金可换头立铣刀头部20×1DJB/T13684一2020
6.2柄部标记示例
直径ds=20mm配合面直径D=6.2mm的硬质合金可换头立铣刀普通直柄，标记为：
硬质合金可换头立铣刀普通直柄 20×6JB/T13684-2020
7技术要求
7.1几何公差
任意一把可换头立铣刀头部与其配合柄部装配，几何公差按本标准表3、图4的规定。圆跳动的检
测方法按JB/T10231.3的规定。
单位为毫米
表3几何公差
圆周刃对柄部轴线的径向圆跳动
工作部分（切削部分）
端刃对柄部轴线的轴向圆跳动
圆柱度 0.015
一周 0.015
相邻（≥4齿）
0.012
0.015
B
Ge
0.01A
0.01B 7.2材料和硬度 7.2.1材料 7.2.1.1.头部
切削部分为硬质合金材料：连接部分为硬质合金或合金钢。具体牌号由各制造广或经销商自定。
7.2.1.2柄部
柄部用40Cr、42CrMo、9CrSi或同等及以上性能的合金钢制造。 7.2.2硬度
可换头立铣刀柄部硬度：
普通直柄型：不低于45HRC；削平直柄型：不低于50HRC。
7.3外观和表面粗糙度 7.3.1切削刃不应有崩刃、钝口、裂纹等影响使用性能的缺陷。 7.3.2可换头立铣刀的表面粗糙度Ra按下列规定：
前面、后面：≤0.4μm; 一头部配合圆柱面：≤0.4μm； -柄部外圆及配合圆柱面：≤0.8μm。
7.4表面处理
可换头立铣刀头部刃部可进行涂层处理。 7.5标志和包装 7.5.1标志 7.5.1.1产品上应标志：
a）制造厂或销售商的商标： b）头部直径d（或柄部直径ds）： c）可换头立铣刀头部应标有硬质合金牌号。
7.5.1.2包装盒上应标志：
a）制造厂或销售商的名称、地址和商标； b）产品标记； c）件数； d）制造年月。
7.5.2包装
包装必须牢靠，并能防止运输过程中的损伤。合金钢部分应经防锈处理。
