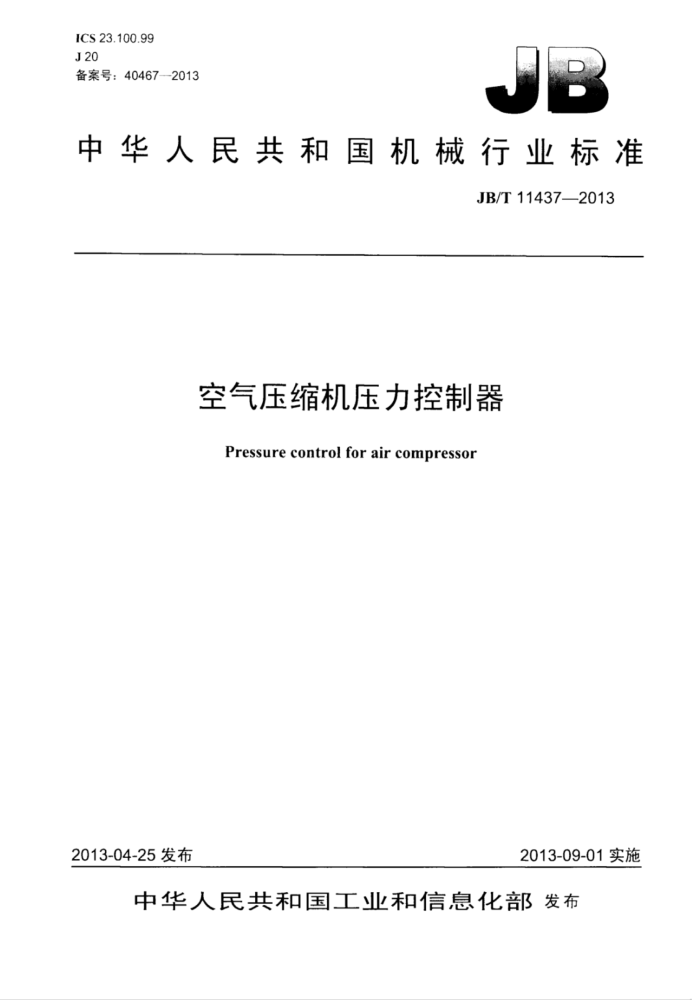

ICS23.100.99 J20 备案号：40467--2013
中华人民共和国机械行业标准
JB/T11437—2013
空气压缩机压力控制器
Pressure control for air compressor
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11437—2013
目 次
前育
范用规范性引用文件术语和定义型式、型号与基本参数技术要求.
2 中生 5
6 试验方法
检验规则. 标志、包装、运输和贮存图1 控制器处]“闭合状态”的接线图图2 瞬时动作与接触可靠性试验回路图图3 压力控制器通断试验回路图表1 可控空气压缩机电动机最大功率表2卡力设定值. 表3乐力设定误差表4重复性误差.. 表5压力设定允许变化值表6第一组试样的检验项目及顺序表7第二组试样的检验项目及顺序
1
8
10 JB/T114372013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归II。 本标准起草单位：江苏环力科技发展有限公司、浙江环力电器有限公司、江苏大学流体机械工程技
术研究中心、中国农业机械化科学研究院、浙江省温岭市产品质量监督检验所。
本标准主要起草人：谢超、王洋、陈佳妮、张胜诗、赵丽伟、金实斌、谈明高。 本标准为首次发布。
II JB/T11437—2013
空气压缩机压力控制器
1范围
本标准规定了空气卡缩机压力控制器的型式，型号与基本参数、技术要求，试验方法，检验规则
标志、包装、运输和贮存
本标准适用于-般环境条件下使用的直接或问接用」额定电压不超过交流660V或直流1000V 额定功率不大15kW，额定压力不大1.5MPa的空气压缩机的通、断控制的压力控制器（以下简称控制器）
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用门本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用下本文件。
GB/T191包装储运图示标志 GB/T2423.3电T电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB2894安全标志及其使用导则 GB4208一2008外壳防护等级（IP代码） GB/T13306标牌 GB14048.1—20061 低压开关设备和控制设备第1部分：总则 GB14048.4一2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触
器和电动机起动器（含电动机保护器）
GB14048.5—2008低压开关设备和控制设备第5-1部分：控制电路电器和开关元件 车机电式控制电路电器
3术语和定义
GB14048.1—2006GB14048.4-2010GB14048.5—2008界定的以及下列术语和定义适用于本文
件。 3.1
空气压缩机压力控制器 air compressorpressure control 利用空气压缩机储气罐内的压力变化，自动实现空气压缩机的起动与停山的控制装置。
3.2
断开压力 cut-out pressure 空气压缩机储气罐内的压力上升至使空气压缩机停山工作时的压力值，该值等于空气压缩机储气罐
内要求保持的压力上限值，单位为兆帕（MPa）。 3.3
接通压力 cut-in pressure 空气压缩机储气罐内的压力下降至使空气压缩机起动时的压力值，该值等于空气压缩机储气罐内要
1 JB/T11437-2013
求保持的卡力下限值，单位为兆帕（MPa）。 3.4
压力设定误差 pressure setting tolerance 实际测得的控制器断开压力值或接通压力值与控制器标称的断开压力或接通压力设定值之差。
3.5
重复性误差 repeated tolerance 在规定的条件下，按相同方法连续多次测得的控制器断开压力值或接通压力值的最大差值。
3.6
差别装置differential adjustment 用调整接通压力与断开压力之问差值的装置。
4 型式、型号与基本参数
4.1型式 4.1.1控制器按使用类别分为：
a）控制电路间接控制空气压缩机电动机的控制器，其使用类别为GB14048.5—2008+4.4规定的
AC-15类。 b）1电路直接控制空气压缩机电动机的控制器，其使用类别为GB14048.4--2010中5.4规定的
AC-3类。 c）直接或问接控制空气缩机电动机的其他使用类别的控制器应按GB14048.4利GB14048.5的
规定。
4.1.2控制器防护等级为：
a）飛直安装的控制器应不低于GB4208一2008中规定的IP41： b）水平安装的控制器应不低子GB4208一2008中规定的IP44。
4.2型号 4.2.1型号表示方法
控制器型号由汉语拼音大写字和阿拉伯数字等组成，表示方法如下： QSK-□-□/□
额定电流，单位为安（A）或可控空气压缩机电动机的最大功率，单位为千瓦（kW）额定电压（交流AC或直流DC），单位为伏（V）使用类别设计顺序号（由制造厂确定）空气压缩机压力控制器
使用类别一通常为AC-15或AC-3，其他类别应按GB14048.4或GB14048.5的规定。 4.2.2标记示例
示例1：空气压缩机压力控制器、设计顺序号为1，使用类别为AC-15，额定电压为AC220V，额定电流为10A，
其标记为：QSK1-AC15-220VAC/10
示例2：牢气压缩机H刀控制器、设计顺序为5，使用类别为AC-3，额定电压为AC380V，可控空气压缩机L
2 JB/T11437—2013
动机的最人功率为5.5kW，其标证为：QSK5-AC3-380VAC/5.5
示例3：空气压缩机J控制器、设计顺序号为3，使用类别为DC-5，额定电所为DC400V，额定电流为10A，
标记为：QSK3-DC5-400VDC/10
示例4：空气压缩机压力控制器、设计顺序号为8，使用类别为DC-13，额定电压为DC600V，可控空气压缩机L
动机的最人功率为5.5kW，标记为：QSK8-DC13-600VDC/5.5。
4.3基本参数 4.3.1额定电压
控制器输出触头所能承受的额定电压，交流电压位优先选用110V、220V、380V、660V：适用电源频率为50Hz或60Hz；直流电压可由供需双方协商确定。 4.3.2额定电流及最大功率 4.3.2.1控制器输出触头所能承受的额定电流，对交流应优先选用5A~10A，16A，20A~25A：对直流可由供需双方协商确定。 4.3.2.2直接控制空气压缩机的控制器，应给出可控空气压缩机电动机最大功率，交流应符合表1的规定：直流可由供需双方协商确定。问接控制用的控制器，可不给出最大功率，按其示值确定。
表1可控空气压缩机电动机最大功率
额定电压
使用类别AC-3时，不同的额定电流下的可控空气压缩机电动机最人功率 kw 5A
V 110 220 380 660
10A 1.0 2. 1 4.0 5.5
16A 1.6 3.3 5.5 7.5
20A 2.0 4.0 7.5 10
25 A 2.5 5.5 11 15
0.5 1.0 2.2 3.0
4.3.3压力设定值
控制器的控制压力值（断开压力与接通压力）通常由制造厂在出厂前设定，其值应符合表2的规定：有特殊要求的具体压力设定值由供需双方协商确定。 4.3.4接口螺纹
控制器的接口型式分为单通螺纹与四通螺纹，接口螺纹尺寸规格及型式由供需双方协商确定。螺纹接口尺寸优先值为NPT1/4NPT3/8、Rc1/4Rc3/8、Rp1/4、Rp3/8等。 4.3.5适用介质温度
控制器适用介质温度一般不超过80℃。
表2 压力设定值
单位为兆帕
压力设定值
压力设定值
压力设定值
接通压力 0.48 0.50 0.55
断开压力 0.69 0.80 0.76
接通压力 0.60 0.65 0.69
断开压力 0.80 0.86 0.86
接通压力 0.14 0.2 1 0.28
断开压力 0.28 0.35 0.42
3 JB/T11437-2013
表2（续）压力设定值
压力设定值
压力设定值
接通压力 0.69 0.69 0.72 0.75 0.82
晰开压力 0.90 0.93 0.93 0.93 1.03
接通压力 0.85 0.90 0.93 0.95 1.00
断开压力 1.10 1.20 1.20 1.20 1.22
接通压力 1.00 1.10 1.10 1.15 1.15
断开压力 1.25 1.38 1.40 1.45 1.50
6
技术要求
5.1 基本要求 5.1.1 控制器应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。 5.1.2控制器在下列环境条件下能连续正常运行：
a）介质温度应符合控制器所规定的温度： b）周围环境温度为-15℃~55℃； c）环境相对湿度不超过90%： d）操作频次不超过600次/h。
5.1.3绝缘及载流部件材料应符合GB14048.1-2006中7.1.1的规定。 5.1.4 控制器防护等级符合GB4208的规定。 5.2 装配要求 5.2.1 控制器所有零部件应经检验合格后，方可进行装配。 5.2.2 控制器应装配完整，外观整洁、无缺损。 5.3 性能要求 5.3.1 控制器的压力设定应符合4.3.3的规定。 5.3.2 控制器的压力设定误差应不超过表3的规定。
表3压力设定误差
单位为兆帕
接通压力设定误差
断开压力设定误差
断开压力 ≤0.5 >0.5~1.0 >1.0~1.5
有差别装置
光差别装置
有差别装置 ±0.015 ±0.020 ±0.030
无差别装置 ±0.020 ±0.030 ±0.040
±0.015 ±0.020
±0.025
±0.030
5.3.3 3控制器任意连续10次的重复性误差应不超过表4的规定。
表4重复性误差断开压力重复性误差
单位为兆帕
断开压力 0.5 >0.5~1.0 >1.0~1.5
接通压力垂复性误差
0.010 0.015 0.020
0.015 0.020 0.025
4 JB/T11437--2013
5.3.4控制器应动作可靠，触头闭合与断开以瞬时动作，灵活可靠，并能承受按6.7规定的方法进行 20次的动作试验。 5.3.5控制器在规定的额定电卡、额定电流和功率因数下，其电寿命及机械寿命不低了10万次。控制器通断-次负载作为：次电寿命。机械寿命应在无负载的条件下进行通、断动作的试验，10万次动作试验后，其压力设定变化值以不超过表5的规定值。
表5压力设定允许变化值断开压力充许变化值
单位为兆帕
接通压力充许变化值
实际断开压力
有差别装置 ± 0.015 ±0.020 ± 0.025
无差别装置 ± 0.025 ± 0.035 ± 0.040
无差别装置 ±0.020 ± 0.025 ±0.035
有差别装置 ± 0.020 ±0.025 ±0.035
≤0.5 >0.5~1.0 >1.0~1.5
5.4控制器的机械强度 5.4.1控制器结构具有足够的机械强度，不应有裂纹、松动、明显变形等现象。 5.4.2控制器应能承受半径为10mm的硬木或聚酰胺或类似的材料制成的半球面冲头、以6.8J的冲出能量冲击3次的锤计试验而不损坏。 5.4.3控制器应能承受从高1m处，跌落至厚度不少」5mm的钢板1:3次的跌落试验而不损坏。 5.5抗振性
控制器应具有足够的抗振动能力，应能承受历时0.5h、振动频率为50Hz、振幅为2mm的振动试验，不以出现下列任何一种情况：
a）零件出现危及使用和安全的变形： b）紧固件松脱，弹簧或其他零件脱落； c）压力控制器动作失灵： d）静、动触头发生跳动或碰撞。
5.6安全要求 5.6.1载流部件及其连接
应符合GB14048.1--2006中7.1.2的规定。 5.6.2电气间隙和肥电距离
应符合GB14048.4—2010中8.1.4的规定。 5.6.3绝缘电阻和绝缘介电强度 5.6.3.1人体可直按接触的外壳与接线端子问的绝缘电阻大」20M2。 5.6.3.2人体可直接接触的外壳与接线端子问应能承受50Hz的正弦波交流电压2500V，历时1min 的绝缘介电强度试验丽不发生计穿或闪络现象。 5.6.4湿热环境适应能力 5.6.4.1控制器应能承受温度为40℃、48h的恒定湿热试验，其绝缘电阻应不小4MQ，并能承受 2000VT频试验电压条件下的介电强度试验m不发生击穿或闪络现象。
5
