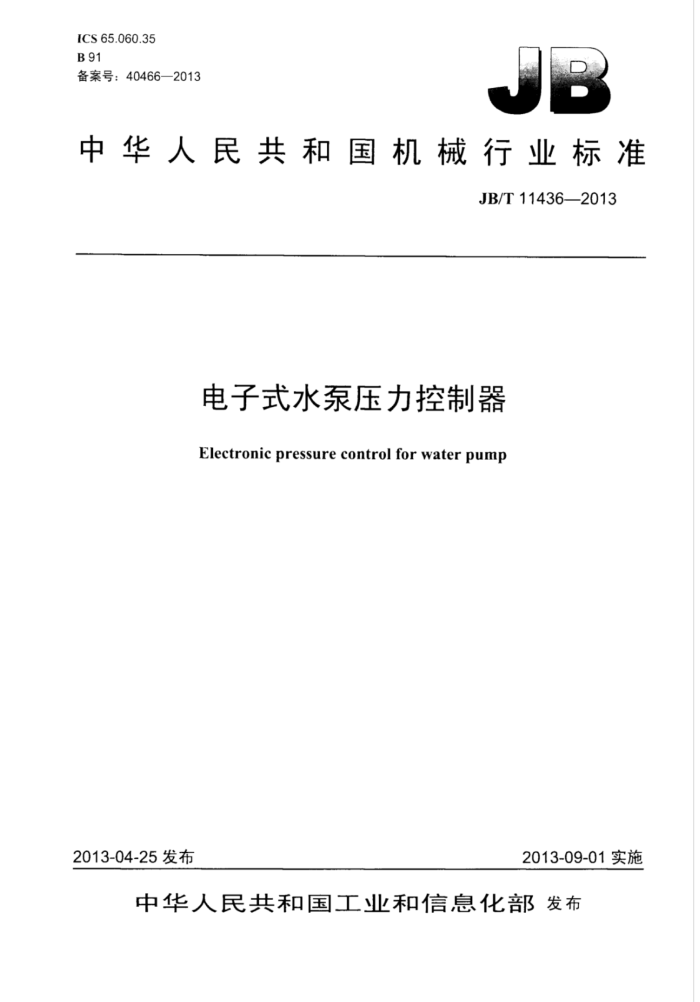

ICS65.060.35 B 91 备案号：40466—2013
中华人民共和国机械行业标准
JB/T11436-2013
电子式水泵压力控制器
Electronic pressure control for water pump
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11436—2013
目 次
前言
II
范围. 规范性引用文件
2
术语和定义型式、型号与基本参数
4
4.1 型式.. 4.2 型号、 4.3 基本参数. 5技术要求... 5.1 基本要求. 5.2 性能要求. 5.3 控制器的机械强度 5.4 抗振性 5.5 缺水保护功能 5.6 装配要求 5.7 安全要求 5.8 可靠性 5.9 工作寿命试验方法
6
6.1 “般要求. 6.2 起动压力试验
最小工作流量试验 6.4 缺水保护功能试验 6.5 60℃环境试验 6.6 电源线接触可靠性 6.7 面板标签强度试验 6.8 密封性试验 6.9 防护等级试验 6.10 机械强度试验 6.11 振动试验 6.12 可靠性与工作寿命试验 6.13 电气问隙、爬电距离， 6.14 绝缘电阻和绝缘介电强度 6.15 通断能力试验 6.16 湿热试验 6.17 接口螺纹尺了 6.18 安全标志 6.19 装配质量
6.3 JB/T114362013
7检验规则， 7.1出厂检验
E00000000
7.2 型式检验 8标志、包装、运输和则存 8.1标志 8.2 包装 8.3运输.. 8.4贮存图1顶杆. 图2通断能力试验叫路图表1控制器电气参数表2电线负荷表3第一组试样的试验项目及顺序. 表4第二组试样的试验项目及顺序
9
9
0
**6
EFEEEEEFEEID
EI JB/T11436-2013
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：江苏环力科技发展有限公司、浙江环力电器有限公司、江苏大学流体机械工程技
术研究中心中国农业机械化科学研究院、浙江省温岭市产品质量监督检验所
本标准上要起草人：陈佳妮、王洋、谢超、张胜诗、赵丽伟、金实斌、朱兴叶。 本标准为首次发布。
III JB/T11436—2013
电子式水泵压力控制器
1范围
本标准规定了电子式水泵压力控制器的型式、型号与基本参数、技术要求、试验方法、检验规则、 标志、包装、运输和存。
本标准适用了一般环境条件下使用的负载额定电压不超过交流250V，额定功率不大2.2kW的电子式水泵压力控制器（以下简称控制器）。
2规范性引用女件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图小标志 GB/T2423.3电I电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2828.1计数抽样检验程序第1部分：按按收质量限（AQL）检索的逐批检验抽样计-划 GB2894安全标志及具使用导则 GB4208—2008外壳防护等级（IP代码） GB4706.1-2005家用和类似用途电器的安全 第1部分：通用要求 GB/T13306标牌 GB14048.4一2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触
器和电动机起动器（含电动机保扩器）
3术语和定义
下列术语和定义适用于本文件。
3.1
电子式水泵压力控制器electronicpressurecontrolforwaterpump 利用供水系统管路内的压力和流量的变化，通过电信号转换，自动实现水泵起动与停山并具有缺水
保护功能的控制装置。 3.2
起动压力startingpressure 供水系统管路内的压力下降至使水泵起动时的压力值，单位为兆帕（MPa）
3.3
最小工作流量minimumoperatingflow 供水系统中控制器为维持水泵正常工作所需的最小流量，单位为升每小时（L/h）。
3.4
缺水保护 water failure protection 系统中缺水时水泵在规定时问内自动实现保护性停机。
1 JB/T11436—2013
3.5
起动压力误差startingpressuretolerance 实际测得的控制器起动压力值和标称的设定值之差与标称的设定值之比的百分数。
3.6
最大承压压力maximumbearingpressure 保证控制器正常稳定工作的情况下，控制器内部允许施加的最大压力值，单位为兆帕（MPa）
4型式、型号与基本参数
4.1型式 4.1.1控制器的型式为磁电转换类非接触式控制器。 4.1.2控制器防护等级以不低汀GB4208一2008规定的IP54。对带插座的控制器防护等级应不低」GB 4208--2008规定的IP44；有特殊要求的防护等级，由供需双方按GB4208的规定协商确定。 4.2型号 4.2.1型号表示方法
控制器型号由汉语拼音大写字母和阿拉伯数字等组成，表示方法如下： DSK□-□-
可控水泵电机的最大功率，单位为千瓦（kW）额定电压，单位为伏（V）设定起动压力，单位为兆帕（MPa），用压力值的10倍表示设计-顺序号（由制造厂确定）电子式水泵压力控制器
4.2.2标记示例
电子式水泵压力控制器，设计顺序号为1，设定起动压力为0.15MPa，额定T作电压为AC220V，可控水泵电动机的最大功率为1.1kW，其标记为：DSK1-1.5-220VAC/1.1。 4.3基本参数 4.3.1额定电压
控制器的电源频率为50Hz或60Hz，额定电压优先选用110V、220V。 4.3.2额定电流
控制器的额定电流优先选用10（6）A、16（8）A30（16）A。 4.3.3可控水泵电动机的最大功率
不同额定电流的控制器可控水泵电动机的最大功率应符合表！的规定。 4.3.4控制器的起动压力
常用起动压力值以优先选用0.10、0.12、0.15、0.18、0.20、0.22等系列值，单位为兆帕（MPa）。
2 JB/T11436—2013
表1控制器电气参数不同的额定电流下，控制器可控水象电机的最人功率 kw
额定电压
V 110 220
10(6)A 0.55
16(8)A 0.75
30 (16) A
1.1 2.2
1.1
1.5
4.3.5最小工作流量
控制器的最小T作流量优先选用3660、80～150、280～400等系列值，单位为升每小时（L/h）。 4.3.6接口螺纹
控制器的接口螺纹可为外螺纹或内螺纹，其接口螺纹规格由供需双方协商确定，接口尺丁优先值为： Gl、R1、G1/4、R1"/4等。 4.3.7最大承压压力
控制器能够承受的最大承压压力应不小1MPa。
5技术要求
5.1基本要求 5.1.1控制器应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。 5.1.2控制器应能在下列规定使用条件下正常T作：
a）介质温度应符合控制器所规定的温度： b）介质的pH值为6.5～8.5； c）环境温度为0℃-60℃： d）供水系统中应无水渍沉淀。
5.2性能要求 5.2.1 控制器的起动压力误差应在-5%一10%内。 5.2.2控制器的最小T作流量应符合4.3.5的规定。 5.2.3控制器的最大承压压力应符合4.3.7的规定。 5.3控制器的机械强度 5.3.1控制器结构应具有足够的机械强度，不应有裂纹、松动、明显变形等现象。 5.3.2控制器应能承受半径为10mm的硬不或聚酰胺或类似材料制成的半球面冲头、以6.8J的冲击能量冲击3次的锤未试验而不损坏（对液品屏和外接配件除外）。 5.3.3控制器应能承受从高1m处，跌落至厚度不少]5mm的钢板上3次的跌落试验而不损坏（对液晶屏和外接配件除外）。 5.4抗振性
控制器应具有足够的抗振动能力，应能承受历时0.5h、振动频率为50Hz、振幅为2mm的振动试验，不应出现下列任何一种情况：
a）零件出现危及使用和安全的变形：
3 JB/T11436—2013
b）紧固件松脱，弹簧或其他零件脱落： c）控制器动作失灵。
5.5缺水保护功能
控制器应具有缺水保护功能。当系统缺水时水泵应能在规定的延时时问内自动停：下作，通常延时时尚问为15s，也可由供需双方协商确定。 5.6装配要求 5.6.1控制器所有零部件应经检验合格后，方可进行装配。 5.6.2控制器以装配完整，外形整洁、无缺损。 5.6.3面板标签应粘贴牢固，具有足够的强度，在标签感空处应能承受20N的力而不破裂。 5.7安全要求 5.7.1控制器的电气问隙和爬电距离应符合GB4706.1一2005中第29章的规定，控制器在正常使用时人体能直接接触的部分与带电零件之间的漏电距离应不小了8mm。 5.7.2人体可直接接触的外壳与电源进、出线接线端子问的绝缘电阻应大于20M2。 5.7.3人体可直接接触的外壳与电源进，出线按线端子问应能承受50Hz的正弦波交流电压2500V 历时1min的绝缘介电强度试验通不发生卡穿或闪络现象：漏电电流应不超过10mA 5.7.4控制器应能承受温度为40℃、48h的恒定湿热试验，其绝缘电阻以不小」4MQ，并能承受1875V 工频试验电压条件下的介电强度试验而不发生击穿或闪络现象。 5.7.5控制器的通断能力在1.1倍规定的额定电压、频率为50Hz或60Hz、功率因数为0.45土0.05的条件下，应能通断6倍额定电流50次，每次通断试验的时问问隔为：通电1s，断开9s。试验时不应出现下列任何一种情况：
a）印制电路板烧毁、开路或短路： b）继电器触点熔焊或接触不到位： c）电线端子严重变形或烧毁
5.7.6电线锁紧装置应能牢固可靠，承受表2规定的负荷时，距电线固定装置的20mm处，静置忍挂30s，位移量应不大2mm。
表2电线负荷
控制器质量kg
拉力N 30 60 100
≤I >1 F≤4 >4
5.7.7控制器的承压部件应能承受1.5倍的最大承压压力，历时1min，无泄漏现象。 5.7.8控制器的安全标志应符合GB2894的规定。 5.8可靠性
控制器在60℃环境条件下可靠工作次数应不低于1万次。 5.9 工作寿命
控制器在常温环境下的工作寿命应不低」10万次。
