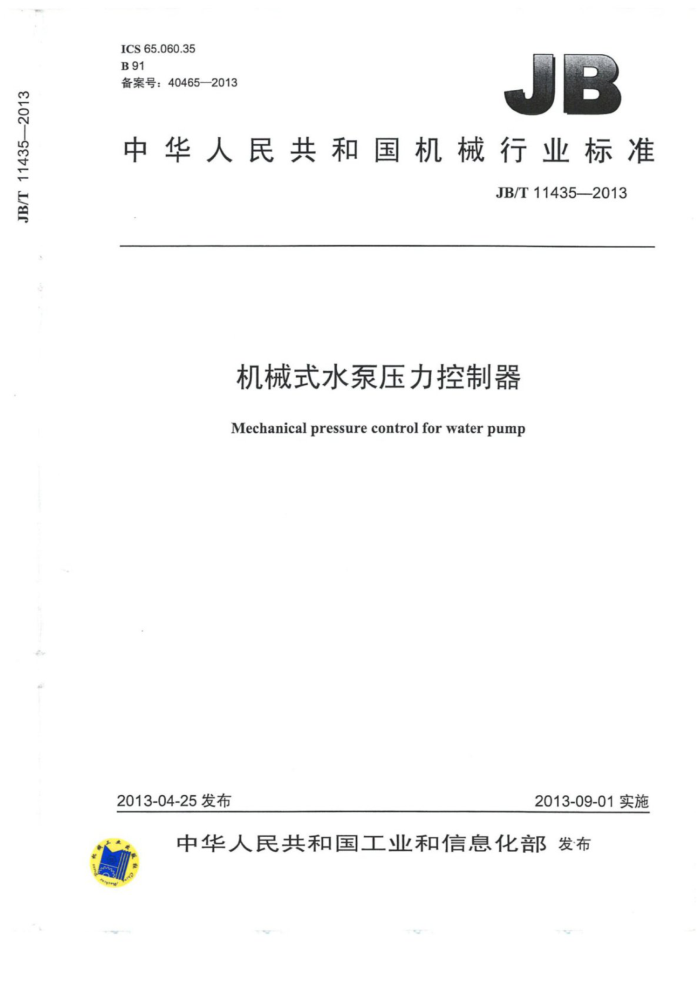

ICS65.060.35 B91 备案号：40465—2013
JB
中华人民共和国机械行业标准
JB/T11435—2013
机械式水泵压力控制器
Mechanical pressure control for water pump
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11435—2013
目 次
前言范围
卫
1 2
规范性引用文件 3术语和定义 4 型式、型号与基本参数.
技术要求. 6 试验方法. 7 检验规则 8 标志、包装、运输和贮存.. 图1 控制器处于“闭合状态”的接线图图2 控制器通断试验回路图. 图3 瞬时动作与接触可靠性试验回路图表1 可控水泵电动机最大功率表2 压力设定值. 表3 压力设定误差表4 重复性误差. 表5# 压力设定允许变化值表6# 第一组试样的试验项目及顺序表7 第二组试样的试验项目及顺序，
5
L
10 10 JB/T114352013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：浙江环力电器有限公司、江苏环力科技发展有限公司、江苏大学流体机械工程技
术研究中心、中国农业机械化科学研究院、浙江省温岭市产品质量监督检验所。
本标准主要起草人：金实斌、谢超、王洋、陈佳妮、张胜诗、赵丽伟、张德胜。 本标准为首次发布。
Ⅱ JB/T11435-2013
机械式水泵压力控制器
1范围
本标准规定了机械式水泵压力控制器的型式、型号与基本参数、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于一般环境条件下使用的直接或间接用于额定电压不超过交流660V或直流1000V，额定功率不大于10kW，额定压力不大于1.2MPa的水泵的通、断控制的压力控制器（以下简称控制器）。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB2894安全标志及其使用导则 GB4208-一2008外壳防护等级（IP代码） GB/T13306标牌 GB14048.12006 低压开关设备和控制设备第1部分：总则 GB14048.4-20101 低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触
器和电动机起动器（含电动机保护器）
GB14048.5—2008低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器
3术语和定义
GB14048.1—2006、GB14048.4—2010、GB14048.5—2005界定的以及下列术语和定义适用于本文
件。 3.1
水泵压力控制器 waterpump pressure control 利用供水系统管路内的压力变化，自动实现水泵起动与停止的控制装置。
3.2
断开压力cut-outpressure 供水系统管路内的压力上升至使水泵停止工作时的压力值，单位为兆帕（MPa）。
3.3
接通压力cut-inpressure 供水系统管路内的压力下降至使水泵起动时的压力值，单位为兆帕（MPa）。
3.4
压力设定误差 pressure setting tolerance
1 JB/T114352013
实际测得的控制器断开压力值或接通压力值与控制器标称的断开压力或接通压力设定值之差。
3.5
重复性误差repeatedtolerance 在规定条件下，按相同方法连续多次测得的断开压力值或接通压力值的最大差值。
3.6
差别装置differentialadjustment 用于调整接通压力与断开压力之间差值的装置。
4 型式、型号与基本参数
4.1型式 4.1.1按控制器的使用类别 ：
a）控制电路间接控制水泵电动机的压力控制器，其使用类别为GB14048.52008中4.4规定的
AC-15类。 b）主电路直接托制水泵电动机的压力控制器，其使用类别为GB14048.4—201o中54规定的AC-3
类。 c）直接或间接控制水泵电动机的其他使用类别的压力控制器应按GB14048.4和GB14048.5的规
定。
4.1.2控制器防护等级为：
a）垂直安装的控制器不低 GB4208—2008中规定的IP41 b）水平安装的挂制器不仁于GB4208—2008中规定的IP4
I 中
4.2型号 4.2.1 型号表示方法
控制器型号由汉语拼音大写字母 JSKO-O
额定电流，单位为安（A）或可控水泵电动机的最大功率，单位为千瓦（kW）额定电压（交流AC或直流DC），单位为伏（V）使用类别设计顺序号（由制造厂确定）机械式水泵压力控制器
使用类别一 一通常为AC-15或AC-3，其他类别应按GB14048.4或GB14048.5的规定。 4.2.2标记示例
示例1：机械式水泵压力控制器，设计顺序号为1，使用类别为AC-15，额定电压AC220V，额定电流10A，其标
记为：JSK1-AC15-220VAC/10
示例2：机械式水泵压力控制器，设计顺序号为3，使用类别为AC-3，额定电压AC380V，可控水泵电动机的最
大功率为5.5kW，其标记为：JSK3-AC3-380VAC/5.5。
示例3：机械式水泵压力控制器，设计顺序号为2，使用类别为DC-5，额定电压为DC400V，额定电流为10A
其标记为：JSK2-DC5-400VDC/10
2 JB/T114352013
示例4：机械式水泵压力控制器，设计顺序号为8，使用类别为DC-13，额定电压为DC630V，可控水泵电动机的
最大功率为5.5kW，其标记为：JSK8-DC13-630VDC/5.5。
4.3 基本参数 4.3.1 额定电压
控制器输出触头所能承受的额定电压，交流电压应优先选用110V、220V、380V、660V，电源频率为50Hz或60Hz：直流电压可由供需双方协商确定。 4.3.2额定电流及最大功率 4.3.2.1控制器输出触头所能承受的额定电流，交流电流应优先选用5A、10A，16A、20A；直流电流可由供需双方协商确定。 4.3.2.2直接控制水泵电动机的控制器，应给出可控水泵电动机的最大功率，交流应符合表1的规定：直流可由供需双方协商确定。间接控制或直流控制用的控制器，可不给出其最大功率。
表1可控水泵电动机最大功率使用类别为AC-3时，不同额定电流下可控水泵电动机的最大功率 kw
额定电压
10A 1.0 2.1 4.0 5.5
16A 1.6 3.3 5.5 7.5
20A 2.0 4.0 7.5 10
V 110 220 380 660
5A 0.5 1.0 2.2 3.0
4.3.3 压力设定值
控制器的控制压力值（断开压力与接通压力）应符合表2的规定，通常由制造厂在出厂前设定，有特殊要求的具体压力设定值由供需双方协商确定。
表2 压力设定值
单位为兆帕
压力设定值
压力设定值
压力设定值
压力设定值接通压力 断开压力 接通压力 断开压力 接通压力 断开压力 接通压力 断开压力
0.21 0.28 0.30 0.34 0.40 0.48 0.50 0.50 0.55 0.60 0.65
0.35 0.42 0.50 0.55 0.65 0.69 0.75 0.80 0.76 0.80 0.86
0.06 0.07 0.10 0.10 0.11 0.14 0.14 0.14 0.15 0.16 0.16
0.15 0.14 0.17 0.20 0.18 0.22 0.24 0.28 0.30 0.30 0.26
0.16 0.17 0.17 0.18 0.18 0.19 0.20 0.20 0.20 0.20 0.20
0.86 0.90 0.93 0.93 0.93 1.03 1.03 1.10 1.20 1.20 1.20
0.38 0.26 0.36 0.28 0.30 0.30 0.30 0.32 0.38 0.40 0.42
0.69 0.69 0.69 0.72 0.75 0.79 0.82 0.85 0.90 0.93 0.95
3 JB/T11435—2013
4.3.4接口螺纹
控制器的接口螺纹可为外螺纹或内螺纹，接口螺纹规格及型式由供需双方协商确定。接口螺纹尺寸优先值为NPT1/4、NPT3/8、R1/4、R3/8、Rc1/4、Rc3/8、Rp1/4、Rp3/8等。 4.3.5适用介质温度
控制器适用介质温度应不超过80℃。
5技术要求
5.1基本要求 5.1.1控制器应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。 5.1.2控制器在下列环境象件下应能连续正常运行：
a）介质温度应符合轻制器所规定的温度； b）介质的pH值为6.58.5： c）环境温度为 0℃7 55℃
5.1.3 绝缘及载流部件的材料应符合GB14048.1-2006中7.1.1的规定 5.1.4 控制器防护等级应符合 GB4208的规定 5.2 装配要求 5.2.1 控制器所有零 部件应经检验合格后，方可进行装配 5.2.2 控制器广装配完整，外观整洁 无缺损 5.3 性能要求 5.3.1 控制器的力设定值应行合4.3.3的规定。 5.3.2 控制器的压女设是误差应不超过表3的规
表3压力设定误差
单位为兆帕
断开压力设定误差
接通用力设定误差
断开压力 ≤0.5 >0.5~1.0 >1.0~1.2
±0.015 ±0.020 ±0.025
±0.015 ±0.020 ±0.025
5.3.3 控制器任意连续10次的重复性误差应不超过表4的规定。
表4重复性误差
单位为兆帕
断开压力 ≤0.5 >0.5~1.0 >1.0~1.2
接通压力重复性误差
断开压力重复性误差
0.010 0.015 0.020
0.015 0.020 0.025
5.3.4 控制器应动作可靠，触头闭合与断开应瞬时动作，灵活可靠，应能承受按6.9规定的方法进行 20次的动作试验。 5.3.5控制器在规定的额定电压、额定电流和功率因数下，其电寿命及机械寿命应不低于10万次。控 4 JB/T114352013
制器通断一次负载作为一次电寿命。机械寿命应在无负载条件下进行通、断动作试验，10万次动作试验后，压力设定变化值应不超过表5的规定值。
表5压力设定允许变化值
单位为兆帕
接通压力允许变化值
断开压力允许变化值
实际断开压力
有差别装置 ±0.015 ±0.020 ±0.025
无差别装置 ±0.020 ±0.025 ±0.030
有差别装置 ±0.015 ±0.020 ±0.025
无差别装置 ±0.020 ±0.025 ±0.030
≤0.5 >0.5~1.0 >1.0~1.2
5.4 控制器的机械强度 5.4.1 控制器结构 应具有足够的机械强度，不应有裂纹、松动、明显变无等现象 5.4.2控制器应能承 半径为10mm的硬木或聚酰胺或类似的材料制成的半球面冲头，以6.8J的冲击能量冲击3次锤击试验 不损到 5.4.3# 控制器应能承受在高度从1m处，跌落在厚度不少于5mm的钢板上3次的跌客试验而不损坏。 5.5抗振性
控制器应具有足够的抗 报动能力，应能承受历时0.5h 振动频率50H、振幅2mm的抗振动试验，不应出现下列任 申可一种情记
a）零出现危及使用和安全的 宝形： b）紧固件松脱，弹簧或其他零件股 c）压力空制器动作失灵 d）静、 动触头发生跳动或碰撞。
5.6安全要求 5.6.1 载流部件及其连接
符合GB14048.1- 2006中7.1.2的规定。 5.6.2电气间隙和爬电距离
应符合GB14048.4—2003中8.1.4的规定。 5.6.3绝缘电阻和绝缘介电强度 5.6.3.1人体可直接接触的外壳与接线端子间的绝缘电阻应大于20MQ。 5.6.3.2人体可直接接触的外壳与接线端子间应能承受50Hz的正弦波交流电压2500V，历时1min 的绝缘介电强度试验而不发生击穿或闪络现象。 5.6.4湿热环境适应能力 5.6.4.1控制器应能承受温度为40℃、48h的恒定湿热试验，其绝缘电阻应不小于4MQ，并能承受 2000V工频试验电压条件下的介电强度试验而不发生击穿或闪络现象。 5.6.4.2试验期满，压力控制器从试验箱中取出，其金属表面不得出现锈斑（边缘棱角处及可擦去的黄色膜不考虑）。
5
