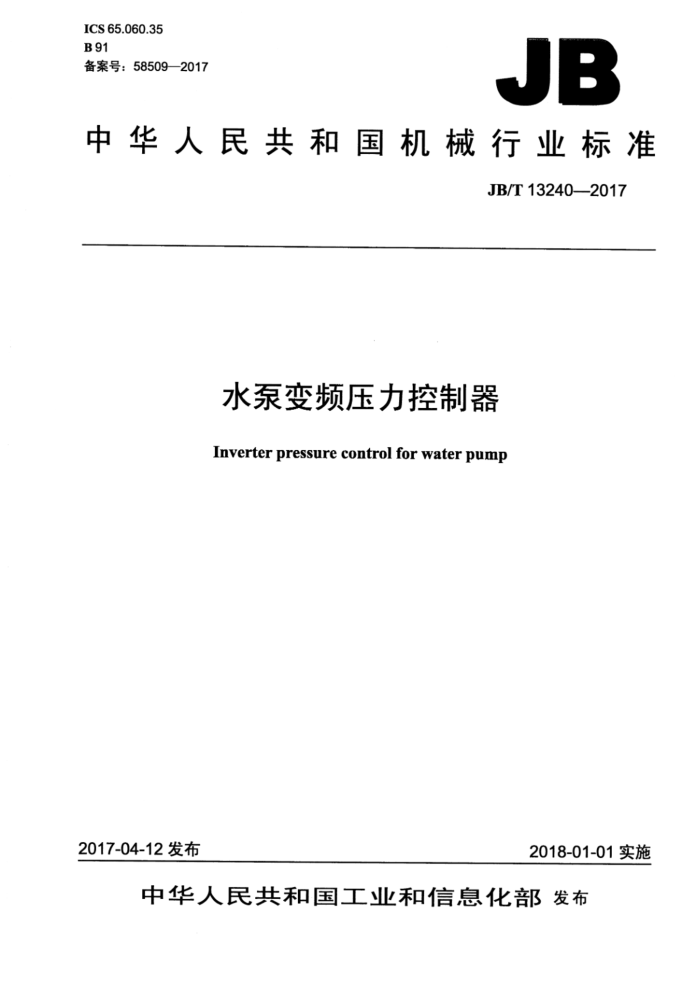

ICS65.060.35 B91 备案号：58509—2017
JB
中华人民共和国机械行业标准
JB/T13240—2017
水泵变频压力控制器
Inverterpressurecontrolforwaterpump
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T13240—2017
目 次
前言， 1范围 2 规范性引用文件 3术语和定义 4型号和基本参数 4.1型号.. 4.2基本参数， 5技术要求. 5.1 基本要求. 5.2 性能要求... 5.3 元器件要求 5.4 强度与抗振性要求 5.5 湿热性要求， 5.6 装配要求. 5.7 安全要求 5.8 通断可靠性要求，试验方法.
II
.
*
4
4
6
6.1 一般要求， 6.2 面板标签强度试验 6.3 泄漏试验 6.4 轻载试验. 6.5 频率稳定度测试. 6.6 电压压降测量. 6.7 电源线接触可靠性 6.8 电源线接触位移量测量 6.9 机械强度试验 6.10 振动试验. 6.11 可靠性试验， 6.12 电气间隙、爬电距离 6.13 绝缘电阻和绝缘介电强度 6.14 湿热试验 6.15 标志检查 6.16 控制器防护等级 7检验规则. 7.1出厂检验.. 7.2型式检验... 8标志、包装、运输和贮存 8.1标志...
I JB/T13240—2017
8.2 包装和运输 8.3 贮存...
9
.9
II JB/T13240—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：江苏环力科技发展有限公司、温岭市环力电器有限公司、江苏大学流体机械工程
技术研究中心、中国农业机械化科学研究院、新界泵业集团股份有限公司、利欧集团浙江泵业有限公司、 浙江大元泵业股份有限公司、台州长虹泵业有限公司、浙江百乐泵业有限公司、国家水泵及系统工程技术研究中心、浙江省温岭市产品质量监督检验所。
本标准主要起草人：陈佳妮、谢超、王洋、张咸胜、许敏田、颜土富、王国良、李军辉、卢旭华、 汤跃、金实斌、赵丽伟、宁超、曹璞钰。
本标准为首次发布。
I JB/T13240—2017
水泵变频压力控制器
1范围
本标准规定了水泵变频压力控制器的术语和定义、型号、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于输入电压为110V～220V（单相）、200V～380V（三相），电源频率为45Hz~ 65Hz，负载侧频率为50Hz60Hz的水泵变频压力控制器（以下简称控制器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h 循环）
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB4208一2008外壳防护等级（IP代码） GB/T13306标牌 GB/T13384机电产品包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
水泵变频压力控制器inverterpressurecontrolforwaterpump 通过变频控制水泵转速来保持供水管路恒定压力，并提高水泵能效的控制器。 恒定压力constantpressure 控制器连接额定功率水泵、在额定工作电压下正常运行时，按设定压力值保持管路稳定的压力。 额定频率ratedfrequency 正弦交流电的50Hz或60Hz频率。 额定输出电压ratedoutputvoltage 变频压力控制器接入水路管道，连接额定功率水泵并且输入额定工作电压时，在50Hz/60Hz频率
3.2
3.3
3.4
下的输出电压。 3.5
输出电压不对称度asymmetryofoutputvoltage K2 在额定输入电压、额定频率下，变频器接平衡对称负载，在额定输出电流下，其输出线电压为UAB、
- JB/T13240—2017
UBc、UcA，按图1以Uca为两等边三角形公共边，取OB和PB，按公式（1）计算所得的三相不对称度。
.(1)
K,=0B/PB×100%
式中： K, -输出电压不对称度； OB- 一负序分量； PB- 一正序分量。
图1
4型号和基本参数
4.1型号
控制器型号用汉语拼音大写字母和阿拉伯数字组成，表示方法如下： P口□-口×/口
所控水泵的相数，T表示3相，单相不标注所控水泵台数，单台不标注所控水泵功率，单位为瓦（W) 设计顺序号或版本号（由制造厂家确定）水泵变频压力控制器代号，第一字母为P，其他可根据需要自定义标注或不标注。
示例1：水泵变频压力控制器，设计顺序号为1，所控水泵功率为1100W，控制单台、单相水泵，标记为：
PEIC1-1100
示例2：水泵变频压力控制器，设计顺序号为1A，所控水泵功率为1100W，控制3台3相水泵，标记为：
PEIC1A-1100×3/T
4.2基本参数 4.2.1 额定输入电压
控制器输入：单相110V~220V，45Hz～65Hz;
2 JB/T13240—2017
三相200V~380V，45Hz～65Hz；直流90V~250V。 控制器输出：单相110V/220V，50/60Hz；三相200V/380V，50/60Hz。
4.2.2额定输出电流
控制器的额定电流优先选用8（4）A、10（6）A、16（8）A、30（16）A。 4.2.3恒定压力
管路所需设定的恒定压力范围为1.0bar～6.0bar。 4.2.4最大标称工作压力
控制器最大标称工作压力不小于1MPa。 4.2.5 5控制器防护等级
控制器防护等级应不低于GB4208一2008规定的IP54级，有特殊要求时，由供需双方按GB4208- 2008的规定协商确定。
5技术要求
5.1基本要求 5.1.1控制器应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。 5.1.2控制器应能在下列规定使用条件下正常工作：
一介质温度为4℃~45℃； —介质的pH值为6.5～8.5； -环境温度为-15℃～45℃；一环境相对湿度小于90%；一水系统中应无水渍沉淀，若有水渍沉淀，应在装置进水口处安装过滤装置。
5.2性能要求 5.2.1管路中实际压力与恒定压力的偏差不超过土8%。 5.2.2变频特性应符合下列要求：
控制器轻载起动特性：空载2h，电动机能正常运转；一频率稳定度应不大于1%；一控制器在额定输入电压及频率条件下，能输出负载额定电压及频率；
-
一控制器输出三相电压的不对称度不大于5%。
-
5.2.3额定电压下，控制器输出1.2倍额定负载，运行1min后应无损坏。 5.2.4控制器在90%～110%恒定压力和重启压力落差设置下，应能可靠工作。 5.3元器件要求 5.3.1控制器的承压元器件，应能承受1.5倍的最大标称工作压力，历时1min无泄漏。 5.3.2控制器通以额定电流，主要元器件允许的温升限值见表1。
3 JB/T13240——2017
表1
温升限值K
序号 1 2 3 5 注：绝缘线圈的温升用电阻法测量，其余用温度计、点温计或热电偶测量。
材质和型式
元器件名称接线柱/接线端子 IGBT/整流桥堆主回路导线
H62 -
60 45 45 45
电容
-
5.3.3固定导线的接线柱应保证导线与接线柱接触可靠，经通断100次，每次时间隔为2s的试验后，其接触电阻应不大于0.22。 5.3.4经过电源线接触可靠性测试后，电缆在各个维度方向上的位移不得超过2mm，导线在接线端子上的位移不得超过1mm。 5.4强度与抗振性要求 5.4.1控制器应具有足够的机械强度，按6.9的方法及条件进行试验后，控制器不应出现裂纹、松动、 明显变形，并能正常工作。
注：液晶屏及外接配件除外。 5.4.2控制器应具有足够的抗振动能力，按6.10的方法及条件进行试验，试验中不允许出现下列任何一种情况：
零件出现危及使用和安全的变形；紧固件松脱，弹簧或其他零件脱落；一控制器动作失灵。
5.5湿热性要求
控制器应能承受严酷等级为高温55℃、相对湿度不小于95%、周期数为12d的交变湿热性能试验。在试验结束后控制器绝缘电阻应符合表2的规定，绝缘在承受表2规定的交流正弦50Hz试验电压（有效值）1min后，应无击穿或闪络现象。
表2
试验电压 1 500 V 1 500 V
项目
施加电压的部位输入回路对外壳金属部件输出回路对外壳金属部件
绝缘电阻大于2MQ 大于2M2
2
