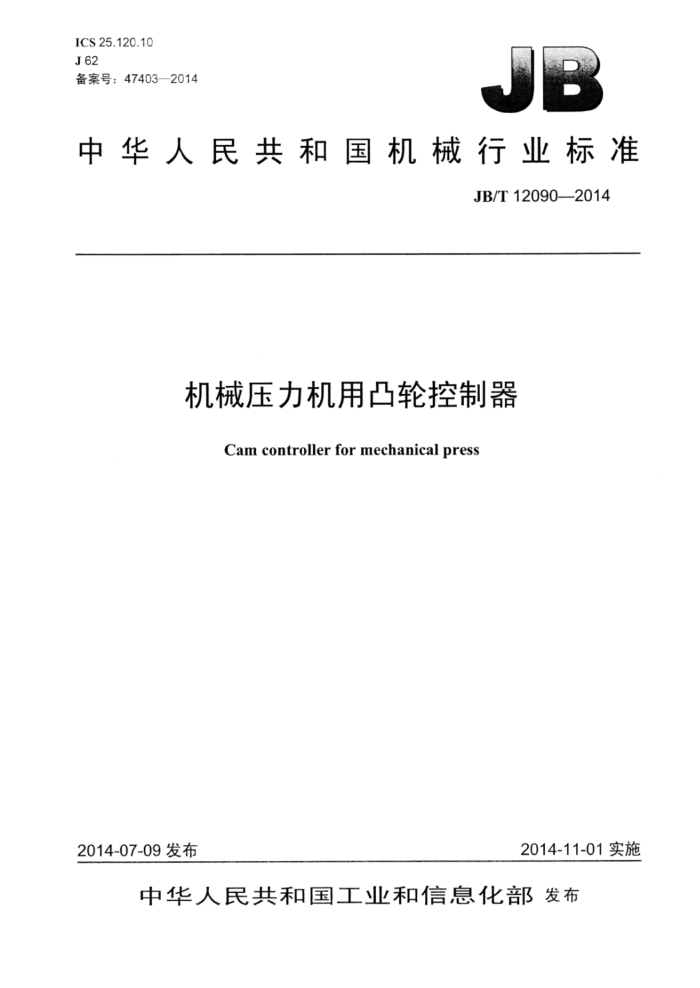

ICS 25.120.10 J 62 备案号：47403—2014
中华人民共和国机械行业标准
JB/T12090—2014
机械压力机用凸轮控制器
Camcontrollerformechanicalpress
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准机械压力机用凸轮控制器
JB/T12090—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2015年3月第1版第1次印刷
定价：18.00元
*
书号：15111·12446 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12090—2014
目 次
III
前言. 范围
1
2规范性引用文件 3术语和定义， 4分类与图示 4.1分类.. 4.2图示.. 5要求.... 5.1 功能要求.
5.2 零部件制造及装配要求 5.3 外观要求... 5.4 安全要求... 5.5 环境要求.. 5.6 电源适应性 5.7 电寿命与机械寿命 5.8 可靠性要求 5.9 随机技术文件 6 试验方法 6.1 般试验条件 6.2 般要求（质量）检验 6.3 气候环境适应性检验 6.4 振动和冲击试验 6.5 重复精度及开合角度测试 6.6 电寿命试验 6.7 机械寿命试验 6.8 调整范围 6.9 绝缘电阻， 6.10 工频耐压， 6.11 噪声... 6.12 防护等级 7检验规则
-
7.1 检验分类. 7.2 型式检验， 7.3 出厂检验.. 8标志、包装、产品使用说明书、贮存和运输 8.1 标志 8.2 包装 8.3 产品使用说明书
C
10 JB/T12090—2014
8.4 贮存和运输
.10
图1 凸轮控制器示意图2电寿命试验电路示例.
2
表1 振动和冲击试验条件，表2电寿命试验.. 表3检验项目
5 9
I JB/T12090—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：江苏省无锡振华机器厂、无锡职业技术学院、济南铸造锻压机械研究所有限公司、
扬州锻压机床集团有限公司。
本标准主要起草人：饶成明、王骏、杜伟略、蒋兆军、马立强、陈玉平、张志平、张为堂。 本标准为首次发布。
II JB/T12090—2014
机械压力机用凸轮控制器
1范围
本标准规定了机械压力机用机械式凸轮控制器的术语和定义、分类、要求、试验方法、检验规则、 标志、包装、产品使用说明书、贮存和运输。
本标准适用于机械压力机用凸轮控制器（以下简称凸轮控制器），也适用于纺织、包装、自动控制等相关机械。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1239.2冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB4208 外壳防护等级（IP代码） GB5226.1一2008机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 9969 ，工业产品使用说明书总则 GB/T16938 紧固件螺栓、螺钉、螺柱和螺母 通用技术条件 GB/T 23281 锻压机械噪声声压级测量方法 GB27607机械压力机安全技术要求
3 术语和定义
下列术语和定义适用于本文件。
3.1
运动副kinematicpair 机构的每个构件以一定的方式连接而且可以产生一定的相对运动的连接形式。
3.2
高副higherpair 机械工程中，机构两构件通过点或线接触而构成的运动副。 机械凸轮 mechanicalcam 具有曲线或曲面轮廓且作为高副元素的一种机械构件，以下简称凸轮。 凸轮控制器camcontroller 由凸轮组（凸轮组可具有可调功能）、开关部件、轴部件、箱体等部件组成，根据曲轴或偏心角度
3.3
3.4
位置发出开关信号的机械集成控制装置。 3.5
工作状态workingstate 转换触头或感应元件正在对被控制电路发生信号指令的状态。
3.6
凸轮工作角度 camangle 在凸轮控制器中，当凸轮轴转动一周、转换触头或感应元件处于工作状态时，相应凸轮组的两片凸
1 JB/T12090—2014
轮形成的凸轮工作轮廊表面与其回转中心的包角。 3.7
分度单位indexingunit 用于调整凸轮工作角度的分度结构的最小刻度单位。 分辨力resolvingpower 调整工作角度时，所依据刻度标志上的分度单位。 调整范围adjustingrange 每组凸轮工作角度的可调范围。
3.8
3.9
3.10
重复精度 repeatedaccuracy 凸轮控制器做循环操作时，凸轮工作角度的起、止位置变化量。
3.11
转速 rotationalspeed 凸轮控制器中凸轮曲轴旋转的速度。
3.12
监控 monitoring 当一个部件或元件不再能够行使其功能时，或由于加工条件的改变，在进行工作过程会产生危险时
发出安全信息。 3.13
电寿命： electrical endurance 在规定的工作条件下，凸轮开关不需修理和不更换零件时所能承受的负载操作次数。
4分类与图示
4.1分类
凸轮控制器按开关类型可分为： a）摆杆式凸轮控制器； b）感应式凸轮控制器； c）强制断开式凸轮控制器； d）触点式凸轮控制器。
4.2图示
凸轮控制器外观如图1所示。
R
+
-.
0
+
图1凸轮控制器示意
2 JB/T12090—2014
5要求 5.1功能要求 5.1.1 分度单位
凸轮控制器的分度单位不大于5°。 5.1.2分辨率
凸轮控制器的分辨率不大于5°。 5.1.3调整范围
凸轮起始工作位置可在0°～360°范围内任意选取。 5.1.4.转速
凸轮控制器的额定转速不低于110r/min。 5.1.5重复精度
凸轮控制器重复精度误差不超过土2°。 5.1.6 6工作旋转方向
凸轮控制器有明确的旋转方向标志，并且旋转方向固定， 5.1.7开合角度范围
凸轮控制器在工作时，能满足开关在0°～360°之间任意开合。 5.1.8监控
凸轮控制器应能输出运动监测信号，与机床控制模块结合使用，可实现对转速、断轴、开关等功能的安全监测。 5.1.9开关输出信号
开关在操作方式和设计上应保持与凸轮机械机构的合理关系，工作时输出信号正确 5.1.10 凸轮调节
凸轮调节应有锁紧功能。 5.1.11 信号通道
凸轮控制器的输出信号不少于3通道。 5.2 零部件制造及装配要求 5.2.1开关元件
凸轮控制器开关元件的各项结构及性能参数应符合其产品标准规定的要求，同时符合6.6规定的要
求。
m
