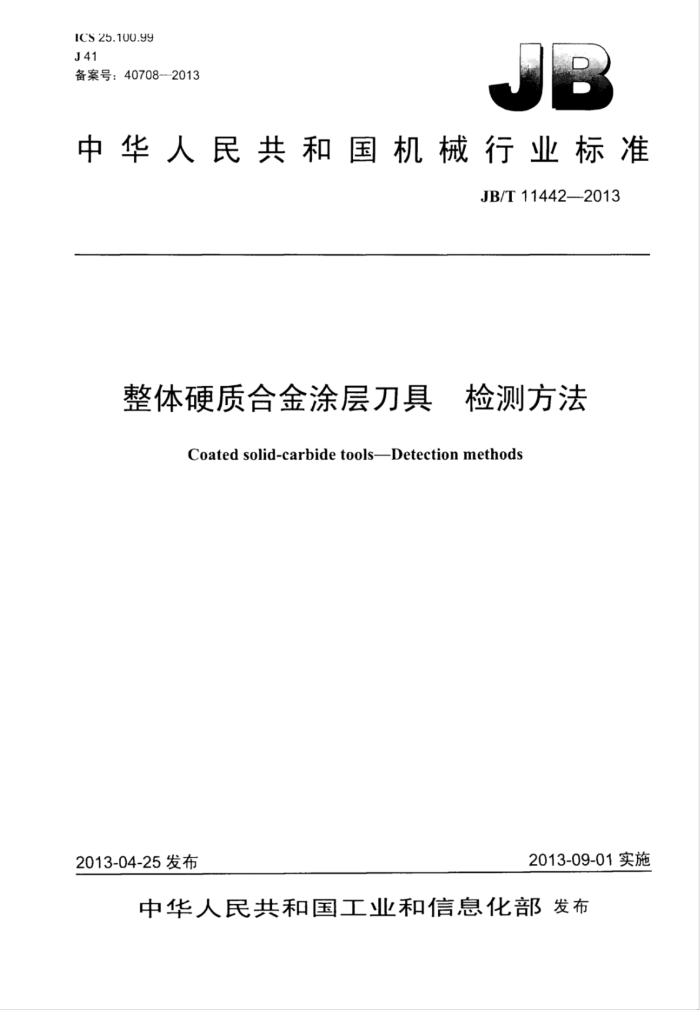

ICS 25.100.99 J41 备案号：40708--2013
中华人民共和国机械行业标准
JB/T11442—2013
整体硬质合金涂层刀具 检测方法
Coated solid-carbide tools-Detection methods
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11442—2013
目 次
前言
.1I
范围 2 规范性引用文件 3 涂层的分类，
涂层后刀具技术要求及检测方法 4.1 外观. 4.2 尺小和公差 4.3 硬质合金基材。 4.4 涂层厚度.. 4.5 涂层结合强度 4.6 随炉试样图1 压痕法涂层结合强度评判图谱
4
***2 JB/T11442--2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准出全国刀具标准化技术委员会（SAC/TC91）归LI。 本标准起草单位：成都工具研究所有限公司、厦门金路鹭特种合金有限公司、上海工具厂有限公司、
株洲钻行切削刀具股份有限公司、赛利涂层技术有限公司、巴尔查斯涂层（苏州）有限公司。
本标准主要起草人：田良、周建文、骆明涛、祝新发、陈利、周红翠、吴高潮、志红、吕兆平、 金敏。
本标准为首次发布。
II JB/T11442—2013
整体硬质合金涂层刀具 检测方法
1范围
本标准规定了整体硬质合金涂层刀具涂层的分类、涂层后的技术要求及检测方法。 本标准适用整体硬质合金涂层刀具
2规范性引用文件
下列文件对！本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用了本文件。 凡是不注白期的用文件，其最新版本（包括所有的修改单）使用本文件。
GB/T230.1—-2009 金属材料洛氏硬度试验第1部分：试验万法（A、B、C、D、E、F、G、 HKNT标尺)
GB/T6462—2005 金属和氧化物覆盖层 厚度测量 显微镜法 JB/T7707—1995 5离子镀硬膜厚度试验方法球磨法 JB/T8554—1997 气相沉积薄膜与基体附着力的划痕试验法
3涂层的分类
3.1硬质合金刀具涂层可采用物理气相沉积（PVD）方法和化学气相沉积（CVD）方法制作，应用」 整体硬质合金刀具的物理气相沉积（PVD）涂层种类十分广泛，而用丁整体硬质合金刀具的化学气相沉积（CVD）涂层种类较少，以金刚石类型涂层为主。 3.2硬质合金刀具应根据刀具的品种、被加工材料和切削参数等要求选择适合的涂层。
4涂层后刀具技术要求及检测方法
4.1外观 4.1.1 涂层后刀具工作部分不应有崩刃、裂纹、磁性和弧斑等影响使用性能的缺陷。 4.1.2 同一炉涂层色泽应具有一致性。 4.1.3 涂层表面的膜层应完整，无膜层脱落。 4.1.4 涂层后刀具的外观用肉眼观察检测，涂层后刀其工作部分用20倍～40倍显微镜进行观察检测。 4.2尺寸和公差
涂层刀其的尺寸及偏差和形位误差按相应检测规范进行检测。 4.3硬质合金基材
涂层刀具的硬质合金基材按相检测规范进行检测，根据实际情况可选用同批次硬质合金棒料检测结果替代。
1 JB/T11442-2013
4.4涂层厚度 4.4.1涂层厚度应大或等1um 4.4.2涂层厚度可采用球痕法或横截面金相法进行检测。球痕法按JB/T7707-1995规定的方法进行检测：横截面金相法按GB/T64622005规定的方法进行检测。 4.5涂层结合强度 4.5.1 一般要求
涂层结合强度应符合相对以检测方法的技术要求。 4.5.2检测方法 4.5.2.1划痕法
采用划痕机按JB/T8554--1997规定的方法进行检测，在试验载荷为40N时，膜层不应出现被划穿透露出基体的现象。 4.5.2.2压痕法
按下列方法进行： a）试样表面粗糙度：Ra≤0.4μm b）采用洛氏硬度计（载荷60kg）按GB/T230.1—2009规定的方法进行试验，用金相显微镜（倍
率100×）进行观察： c）涂层结合强度判断标准按图1中HF1HF6所示。其中：HF1、HF2级表示涂层结合力好：HF3、
HF4表示涂层结合力-一般，HF5、HF6表示涂层结合力差。涂层效果应达到图1中HF1～HF4。
HF2
HF1
图1 压痕法涂层结合强度评判图谱
门 JB/T11442—2013
IF5
HF6
图1（续）
4.6随炉试样 4.6.1当整体硬质合金涂层刀其不便进行上述检测时，可使用硬质合金随炉试样检测。 4.6.2随炉试样应放置在与被涂层刀具问炉的有效涂层区域，1、中、下位置各放片。大小为不小」10mm×10mm×4mm的方块，检测面表面粗糙度值Ra≤0.4μm。 中华人民共和国
