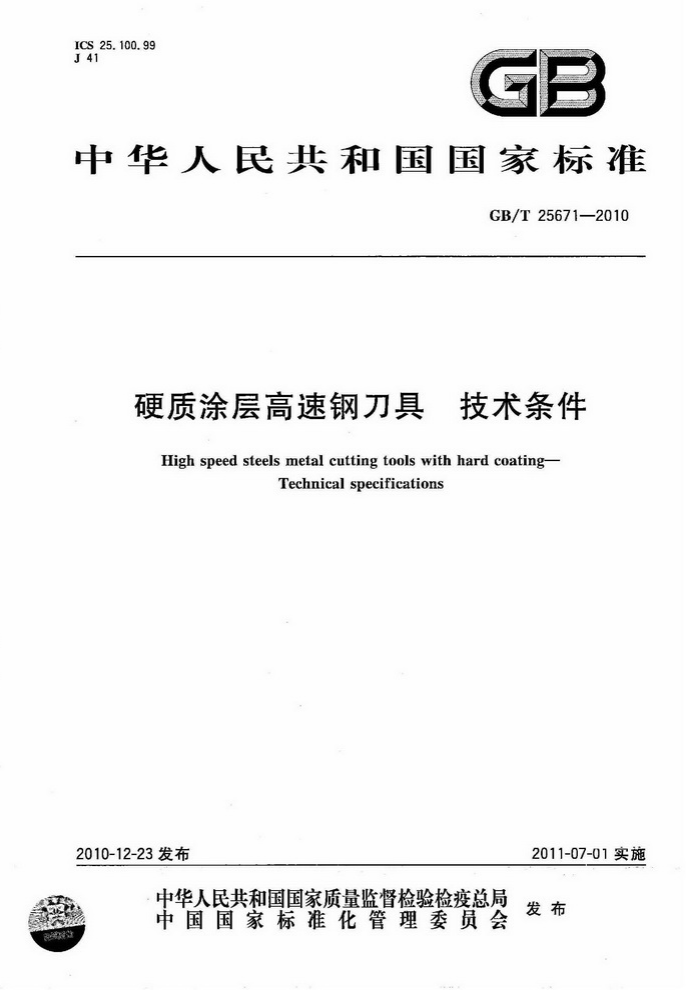

ICS 25.100.99 J41
中华人民共和国国家标准
GB/T256712010
硬质涂层高速钢刀具 技术条件 High speed steels metal cutting tools with hard coating
Technical specifications
2010-12-23发布
2011-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25671-2010
前言
本标准的附录A.附录B均为规范性附录，本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91)妇口本标准主要起草单位：上海工具厂有限公司，成都工具研究所。 本标准主要起草人：祝新发、劲政伟、商宏读、许辉。
工 GB/T25671—2010
硬质涂层高速钢刀具技术条件
1范围
本标准规定了硬质涂层高速铜刀具的涂层前刀具（基体）的技术要求，涂层后刀具的技术要求以及标志和包装等基本要求。
本标准适用于硬质涂层（以下简称“途层”）高销刀其。 2规范性引用文件
下刻文件中的条款通过本标准的引用面成为本标准的条款，凡是注日期的引用文件，其随后所有的
修改单（不包括助误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本标准。
JB/T7707—1995离子镀硬膜厚度试验方法球磨法 3术语和定义
下列术语和定支适用于本标准。
3. 1
硬质涂层hard coating 刀具表面涂置一层硬度高于1800HV的膜层，提高刀具耐磨性的涂层。
4涂层的分类和常用涂层元素表达式 4.1高速销刀具途层采用物理气相沉积（PVD）方法制作，一般可分为钛基、铝钛基，铝铬基三种。常用涂层元素表达式见表1. 4.2高理锅刀具应根据刀具的品种，被加工材料和切削参数等要求选择适合的涂层。 5涂层前刀具（基体）的技术要求 5.1外观 5.1.1涂层前刀具应未经任何表面处理，且无蓝性和锈连。 5.1.2舌要亲层的工作部分不应有崩刃，毛刺，裂纹和磨削烧伤等影响使用性能的缺陷， 5.1.3刀具没有螺钉固定或压力固定部分。 5.2表面粗糙度
需涂层的工作表面粗精度的上限值为Ra0.8μm。 5.3尺寸和公差
刀具需涂层部分的尺寸及偏差和形位公差应考虑涂层厚度的影响。 5.4硬度
涂层前刀具的硬度应符合相应产品标准的规定。 6涂层后刀具的技术要求 6.1外观 6.1.1涂层后刀具工作部分不应有崩刃、裂纹，磁性锈迹和甄斑等影响使用性能的缺陷。 6.1.2涂层色择应其有一致性。
1 GB/T25671—2010
6.1.3涂层表面的膜层应完整，未涂层部分不应有氧化膜。 6.1.4涂层与未涂层处分界线应清晰分明。 6.2表面粗糙度
涂层工作表面粗趋度的上限值为Ra0.8pm 6.3尺寸和公差
涂层刀具的尺寸及偏差和形位公差应符合相应产品标准规定。 6.4涂层厚度
徐层厚度应大于等于1m。徐层厚度按JB/T7707—1995的规定进行检验。 6.5涂层结合强度 6.5.1采用划衰法检验时，用划痕机检验，在试验载荷为29.4N时，膜层不应出现被划透露出基体的现象。其检验方法见附录A。 6.5.2采用压痕法进行检测时，其检验方法见附录B，涂层效果应达到围B.1中HF4. 6.5.3采用超声波报荡法检验时，应将刀具置于金属清洗剂水落液或去离子水中，用功率密度0.4W/cm，输出频率20kHz~40kHz的超声波冲击10min，涂层应无脱落现象。 6.6硬度 6.6.1用显维硬度计进行膜层硬度检测。当膜层厚度小于等于2.5pm时，载裁荷为25g:当膜层厚度大于2.5μm时，载荷为50g。
钛基、铝钛基，铝铬基涂层的显维硬度值规定见表1。
表1钛基、铝钛基、铝铬基涂层显维硬度值
显维硬度 HV ≥1800 ≥3200 ≥3000 ≥2 800 ≥3500 >3 200
涂层类别
常用徐层元素表达式
TIN TiICN TiAIN TiAICN AITIN AICrN
铁基涂层
铅钛基涂层
铝络基涂层
6.6.2涂层硬度在涂层厚度不小于2.5Hm，且与刀具同炉涂层处理的高连钢平面试样上检验。高速锅试样基体硬度大于60HRC.试样表面粗糙度应达到Ra0.4μm 7标志
标志和包装除应符合相应产品标准规定外，包装盒标志增加本标准编号，产品名称前增加涂层元素表达式或代号。
2 GB/T25671-2010
附景A （规范性附最）
涂层结合强度检验方法 划痕法
A.1检验条件 A.1.1仪器：WS-88型自动划痕试验机或其他同类设备。 A.1.2压头：金刚石，锥角120.尖端半径为0.2mm A.1.3加载精度：±0.1N A.1.4加载速率：98N/min。 A.1.5划痕速度：16mm/min， A.1.6划痕时间：每次应不超过1min。 A.1.7划痕次数：不少于三次。 A.2试样 A.2.1试样涂层厚度：与同炉涂层处理刀具的涂层厚度相同。 A.2.2试样长度：大手20mm。 GB/T256712010
HF5
HF6
图B.1（续）
