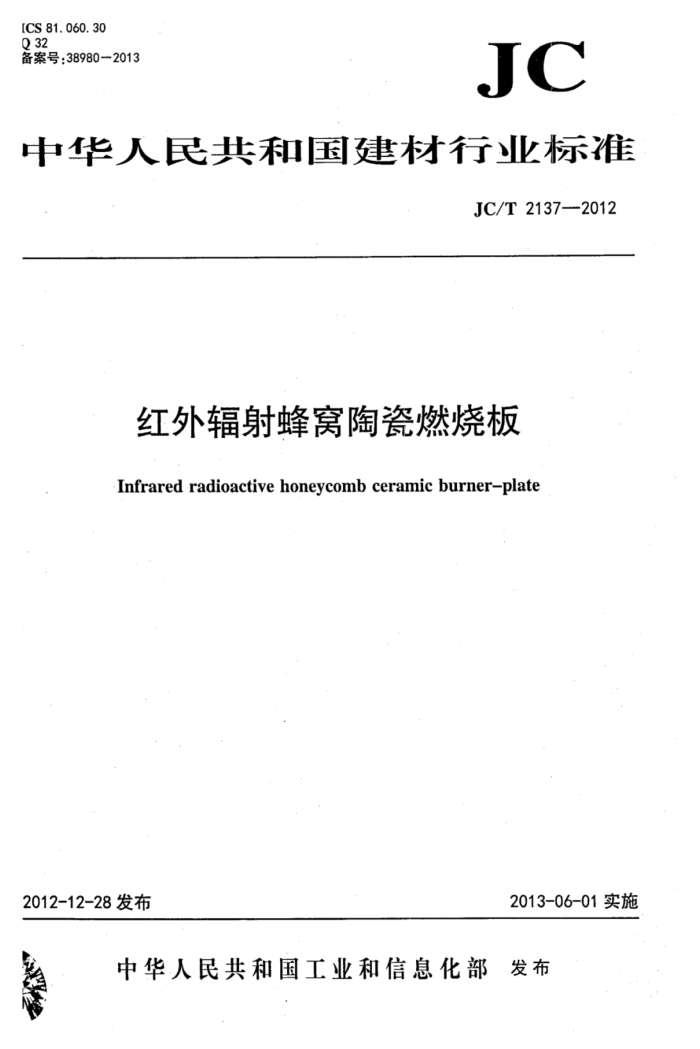

[CS 81.060.30 D32 备案号：389802013JC
中华人民共和国建材行业标准
JC/T 2137-2012
红外辐射蜂窝陶瓷燃烧板
Infrared radioactive honeycomb ceramic burner-plate
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 JC/T2137—2012
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会功能陶瓷分技术委员会(SAC/TC194/SC3)归口。 本标准起草单位：中国科学院上海硅酸盐研究所、广州市红日燃具有限公司、萍乡市中源瓷业有限
公司、上海市新材料协会。
本标准主要起草人：李勤、王若钉、刘艳春、黄卓勇、席红安、陈晓文、张继周、温海琴、陈调娣。 本标准为首次发布。 JC/T2137—2012
红外辐射蜂窝陶瓷燃烧板
范围
本标准规定了红外辐射蜂窝陶瓷燃烧板的术语和定义、分类和标记、技术要求、检验方法、检验规则以及标志、包装、运输和贮存等。
本标准主要适用于以堇青石为主晶相的红外辐射蜂窝陶瓷燃烧板，其它材质的红外辐射蜂窝陶瓷燃烧板可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 ·件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1965多孔陶瓷弯曲强度试验方法 GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样计划 GB/T7287红外辐射加热器试验方法 GB/T7322耐火材料耐火度试验方法 .GJB1201.1固体材料高温热扩散率试验方法激光脉冲法
3术语和定义
下列术语和定义适用于本文件。
3. 1
孔密度cellnumber 红外辐射蜂窝陶瓷燃烧板单位横截面积上分布的孔个数，其单位为孔数/平方厘米。
3. 2
C轴方向Caxis 平行于孔道的方向。
4分类和标记
4.1.产品分类及尺寸标记
产品可根据用途、横截面形状、孔形、适用气源及表面是否雕花进行分类，其主要外形及尺寸标记示意见图1，具体分类见表1。 JC/T2137—2012
图1产品主要外形及尺寸标记示意
表1 产品分类代号
分类方式
类型灶具、烧烤炉
分类方式
类型人工燃气天然气液化石油气
代号 A N L 1 0
1
用途
取暖器热水器圆形方形
II III c s
适用气源
有无
孔形
表面雕花
4.2产品标记
红外辐射蜂窝陶瓷燃烧板按产品名称、标准号、产品代号、用途、孔密度、适用气源、孔形、表面有无雕花和规格尺寸的顺序标记。
示例：以符合JC/T2137，灶具或烧烤炉用，孔密度为30孔/平方厘米，适用液化石油气源，方形火孔，表面无雕花，尺寸为Φ140mm×12mm的红外辐射蜂窝陶瓷燃烧板标记为：
红外辐射蜂窝陶瓷燃烧板JC/T2137-HT-I-30-L-S-0，Φ140X×12
标记中各要素的含义如下： HT一红外辐射蜂窝陶瓷燃烧板；
一灶具或烧烤炉用；
T-
30一一孔密度为30孔数/平方厘米：
一适用液化石油气源： S-方形火孔; 0——表面无雕花； Φ140×12- 一尺寸为Φ140mm×12mm
5技术要求 5.1外观质量
外观质量要求见表2。
2 JC/T2137-2012
表2外观质量要求
项目表面及侧面裂纹
缺陷允许范围
表面不允许存在可见裂纹：侧面允许深度≤3个孔的裂纹1处，裂纹长度≤产品厚度的2/3。
堵孔 边缘第一排孔堵孔数≤3处，且不相连；其它部位不允许。 缩孔 缩孔缺陷总数≤4处，且不集中在500mm范围内。 燃烧面 允许有深度≤0.5mm、面积≤10mm且不连续的缺损和塌坑2处。 背面 允许有深度≤1.5mm的缺损和塌坑。
孔形状缺陷
燃烧面：圆形产品：允许≤（4mm×2mmX×2mm）的缺损2处；
表面及侧面缺损
边棱 方形产品：不允许；
背面：圆形产品：≤（6m×2mm×3mm）的缺损<3处；方形产品：≤（4mm×2mm×2mm）的缺损，长度方向≤4处，宽度方向<2处。
缺花（限花 缺花面积>1/2整花纹面积，不允许；纹产品） 缺花面积≤1/2整花纹面积，不多于3处， 且在500mm范围内≤1处。
，孔壁缺陷 连孔 除边缘两排孔允许不超过5个2连孔外，其余区域不允许。 5. 2 尺寸偏差
尺寸偏差见表3。
表3 尺寸偏差
项目孔密度
允许偏差 ±10% ±1. 0 mm ± 1. 5 mm ±2. 0 mm ±1. 5 mm ± 2. 0 mm ±1. 0 mm ≤1.5mm
d≤50mm 50mm
d>100 mm 1(b)≤100 mm 1(b)>100 mm
方形产品
厚度端面平度
5.3 物理性能
物理性能指标见表4。
表4物理性能指标
项目弯曲强度/MPa 吸水率/% 耐火度/℃ 抗热震性(RT~700℃) 红外辐射率/% 导热系数/[W/(m·K)]
性能指标 >1
>25，同组偏差土3
>1100
5次循环后表面无可见裂纹
0.8~0.9 <2.0
(RT~1000℃)
3
