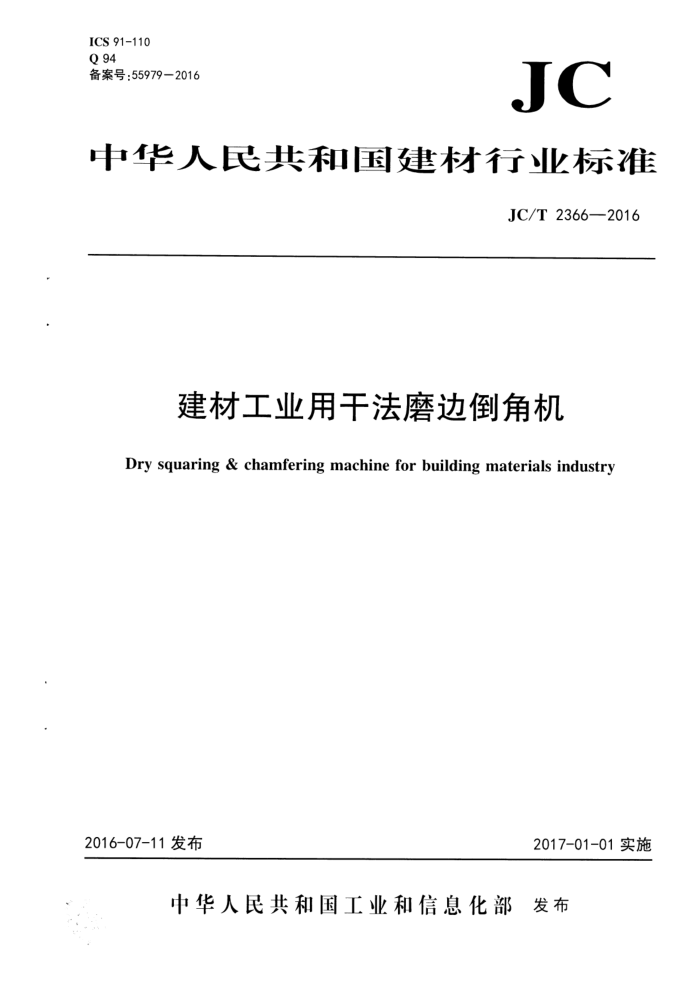

ICS 91-110 Q 94 备案号：559792016
JC
中华人民共和国建材行业标准
JC/T2366—2016
建材工业用干法磨边倒角机
Dry squaring & chamfering machine for building materials industry
2016-07-11发布
2017-01-01实施
中华人民共和国工业和信息化部发布 JC/T2366—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：广东科达洁能股份有限公司本标准参加起草单位：广东一鼎科技有限公司、中国建材机械工业协会、中材装备集团有限公司。 本标准主要起草人：袁金波、唐丹、刘建军、何高、东朝莉、张瑞。 本标准为首次发布。
- JC/T2366—2016
建材工业用干法磨边倒角机
1范围
本标准规定了建材工业用干法磨边倒角机（以下简称“干磨机”）的术语和定义、型号和基本参数、 要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于加工吸水率大于2%的陶瓷砖（以下简称“陶瓷砖”）及水泥板的干磨机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T699—1999优质碳素结构钢 GB/T1184一1996形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB2894 安全标志及其使用导则 GB/T3810.2一2006陶瓷砖试验方法第2部分：尺寸和表面质量的检验 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T 7932 气动系统通用技术条件 GB/T8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T9239.1一2006机械振动恒态(刚性)转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB16754 机械安全急停设计原则 GB/T17248.3声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现场
简易法
JB/T8828 切削加工件通用技术条件 JC/T402—2006 水泥机械涂漆防锈技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
磨边磨头 squaringhead 安装磨具并磨削被加工件周边的部件。 JC/T2366—2016
3. 2
上倒角磨头upperchamferinghead 安装磨具并对被加工件上表面周边进行倒角的部件。
3.3
下倒角磨头lowerchamferinghead 安装磨具并对被加工件下表面周边进行倒角的部件。
3.4
推砖装置tilepushingdevice 通过推动的方法校正被加工件位置的部件。
3.5
挡砖装置 tileblockingdevice 通过阻挡的方法校正被加工件位置的部件。
3. 6
主传动装置 maindrive 传送被加工件的驱动部件。
3. 7
工作宽度 workingwidth 被加工件的成品宽度。
3.8
横梁装置 crossbeamdevice 位于被加工件下方，支承磨边磨头或倒角磨头并和压梁同步完成输送被加工件功能的部件。
3. 9
压梁装置 置pressingbeamdevice 位于被加工件上方，和横梁同步完成输送被加工件功能的部件。
3.10
对中装置 centering device 通过双向夹紧的方法校正被加工件中心线与设备中心线趋于统一的部件。
3.11
宽度调整装置 widthregulatingdevice 调节固定设备工作宽度的部件。
3.12
压带式 press-belt 由两组上下同步带实现对被加工件的夹持和输送的工作型式。
3.13
压轮式 press-wheel 由同步带和若干压力轮组成的结构来实现对被加工件的夹持和输送的工作型式。
3.14
破损率breakage 指由于干磨机原因造成的破砖、烂砖、崩口等破损的比率。
型号和基本参数
4
4.1型号 2 JC/T2366—2016
型号表示方法见图1。
GM 口 A
磨头配置代号，为“磨边磨头总数量+上倒角磨头数量+下倒角磨头数量” 最大工作宽度，单位为毫米(mm) D表示压带式、L表示压轮式干法磨边倒角机代号图1 型号表示方法
注：下倒角磨头数量为“0”时，型号中不体现磨头配置代号。 示例1：最大工作宽度为600mm，磨边磨头总数为20，上倒角磨头数为2和下倒角磨头数为2的压带式干磨机型
号表示为：
干法磨边倒角机GMD600/20+2+2JC/T2366—2016
示例2：最大工作宽度为1000mm，磨边磨头总数为24，上倒角磨头数为2、无下倒角磨头的压轮式干磨机型号表示为：
干法磨边倒角机GML1000/24+2JC/T2366—2016
4. 2 基本参数
干磨机的基本参数，见表1。
表1 基本参数
项目最大工作宽度/mm 最小工作宽度/mm 磨边磨头总数/个上倒角磨头数/个下倒角磨头数/个
参数 1 000 300
600 250
800 300 18、20、22、 24、26、28、30、32、38
1200
300
400
2 0、2 20
最大加工陶瓷砖厚度/mm
注：其他规格可根据客户要求定制。
5要求
5.1 基本要求
5. 1. 1 干磨机应符合本标准的规定，并按规定程序批准的图样和技术文件制造 5.1.2于磨机的基本参数应符合表1的规定。 5.1.3机械加工质量应符合JB/T8828的规定。 5.1.4未注公差的线性尺寸和角度尺寸的公差等级不应低于GB/T1804一2000中表1和表3的m级。 5.1.5形状和位置公差的直线度、平面度、圆跳动未注公差等级不应低于GB/T1184一1996中表1和表4的K级。
3
