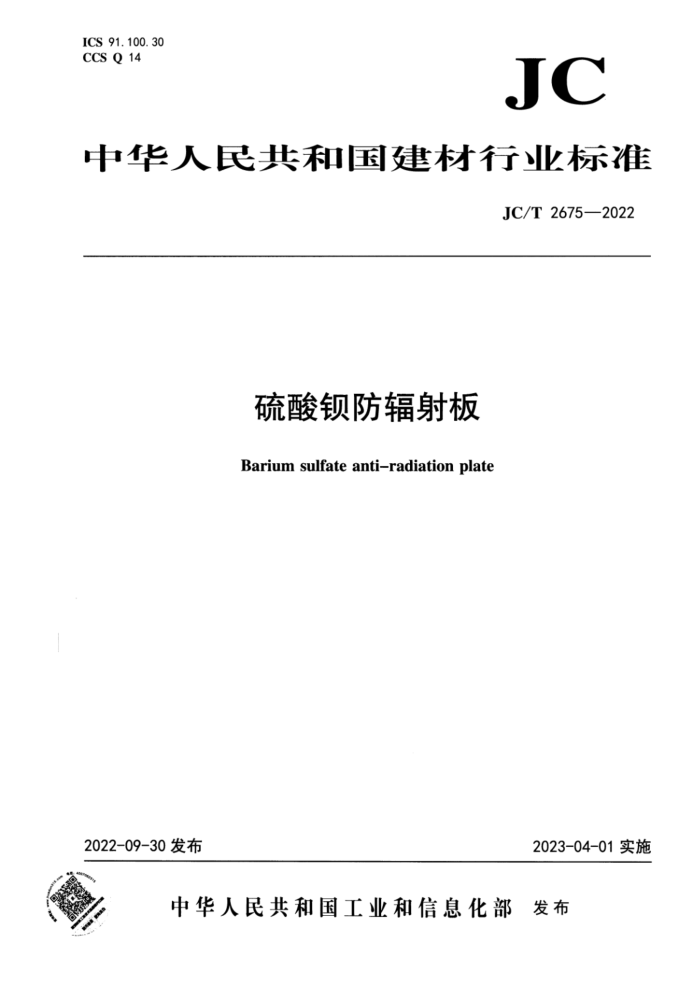

ICS 91.100.30 CCS Q14
JC
中华人民共和国建材行业标准
JC/T 2675—2022
硫酸钡防辐射板
Barium sulfate anti-radiation plate
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2675—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本文件起草单位：中国建材检验认证集团安徽有限公司、山东大华医特环保工程有限公司、山东鲁
泰建材科技集团有限公司、中诺备尔环境工程（山东)有限公司、江苏巨昌环保集团有限公司、山东平安环境科技有限公司、聊城市铸荣利射线防护器材有限公司、石家庄居里辐射防护有限公司、龙口市三益医疗器械有限责任公司、中山市正川环保装饰建材有限公司、中国疾病预防控制中心辐射防护与核安全医学所、安徽建筑大学、合肥市生态环境局、广西壮族自治区辐射环境监督管理站。
本文件主要起草人：王祖润、张庆召、陶宗硕、赵鹏、孟振、郭利、张永贵、丁俊、吴庆民、孙震、 董帮艳、解云亮、钟伟强、谢萌、陆洋、饶凌云、方远华、张书民、股裕、刘开伟、王光银、汤金辉、 许明发、余学飞、王波、闫辰辰、杨志鹏。
本文件为首次发布。
I JC/T2675—2022
硫酸锁防辐射板
1范围
本文件规定了硫酸锁防辐射板的分类和标记、原材料要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于屏蔽X射线、射线所使用的硫酸钡防辐射板，主要用于医院放射性诊疗机房的室内墙壁或天花板。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T1043.1塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验 GB/T7019纤维水泥制品试验方法 GB6566建筑材料放射性核素限量 GB8624一2012建筑材料及制品燃烧性能分级 GB/T24321未漂白硫酸盐针叶木浆 JGJ63混凝土用水标准 YY/T0292.1一2020医用诊断X射线辐射防护器具第1部分：材料衰减性能的测定
3术语和定义
YY/T0292.1一2020界定的以及下列术语和定义适用于本文件。
3. 1
硫酸钡防辐射板bariumsulfateanti-radiationplate 以重晶石粉、水泥、水合理配制构成，用纤维材料、原木纸浆或其他材料增强，经成型、养护制成。
4分类和标记
4.1分类
产品按表观密度分为A、B、C三类，分类范围见表1。产品按其防护效果，分为I型、II型和IⅢI型分类范围见表2。产品代号为LFB。
1 JC/T2675—2022
表1 表观密度类别
单位为克每立方厘米
类别表观密度p
c p<1.8
A p>2.0
B 1.8≤p≤2.0
表2 防护效果类别
单位为毫米铅每毫米
I型 L,≥0. 075
II 型 0.065≤L<0. 075
II型 0.050≤L<0.065
类别比铅当量Lb
4.2 规格尺寸
常用规格尺寸见表3，其他规格尺寸由供需双方商定。
表3 规格尺寸
单位为毫米
项目
长度1 2 400 2 440
宽度w 1 200 1 220
厚度！
12~15
规格尺寸
4.3标记
产品按表观密度、防护效果、规格尺寸和标准编号的顺序排列组成。 示例：符合本文件，规格尺寸为2400mm×1200mm×12mm、表观密度为2.1g/cm，比铅当量0.085mmPb/mm的硫
酸钡防辐射板，标记为：
LFBAI型2400×1200×12JC/T1062
5原材料要求
5.1 一般要求
所用原材料不应对人体、生物及环境造成有害的影响，并应符合相应标准中的规定。放射性应符合 GB6566的规定。 5.2 ：重晶石粉
硫酸钡含量应不小于80%。 5.3水泥
应符合GB175的规定。 5.4纸浆
应符合GB/T24321的规定。 5.5水
应符合JGJ63的规定。
2 JC/T2675—2022
5.6 其他材料
应符合相应标准要求。
6 技术要求
6.1 外观质量
应表面平整、边角整齐，不应有影响使用的波纹、沟槽、破损、裂纹、分层等缺陷， 6. 2 尺寸允许偏差
应符合表4的规定。
表4尺寸允许偏差
单位为毫米
项目长度1 宽度w 厚度1 对角线差
尺寸允许偏差
±4 ±4 +0. 4 0 ≤5
6.3物理力学性能 6.3.1力学性能
应符合表5的规定。
表5 抗折强度、抗冲击强度
抗冲击强度 kJ/ma ≥2. 5 ≥2.5 ≥2. 0
抗折强度 MPa ≥12.0 ≥11. 0 ≥10. 0
类别 A B c
6.3.2 物理性能
应符合表6的规定。
表6 物理性能
项目表观密度含水率干缩率湿胀率
要求偏差≤±5% ≤5% ≤0.3% ≤0.3%
3
