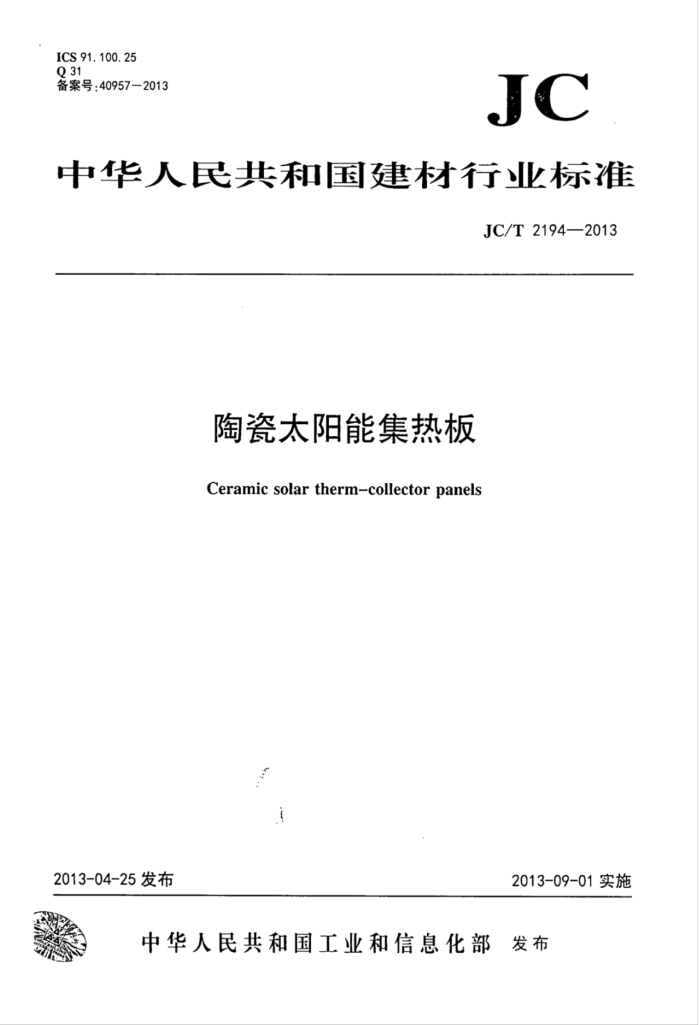

ICS 91.100.25 Q31 备案号：409572013
JC
中华人民共和国建材行业标准
JC/T 2194—2013
陶瓷太阳能集热板 Ceramic solar therm-collector panels
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JC/T21942013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口。 本标准起草单位：福建华泰集团有限公司、咸阳陶瓷研究设计院、广东蒙娜丽莎新型材料集团有限
公司、广东东鹏控股股份有限公司、广东摩德娜科技股份有限公司。
本标准主要起草人：吴国良、王博、陈岚波、吴国宽、张旗康、陈世清、熊亮。 本标准为首次发布。 JC/T2194—2013
陶瓷太阳能集热板
1范围
本标准规定了陶瓷太阳能集热板的术语和定义、规格型号、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于利用太阳辐射加热，传热下质为液体的陶瓷太阳能集热板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3810.2陶瓷砖试验方法 ：第2部分：尺寸和表面质量的检验 GB/T3810.3陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重测定 GB/T3810.4 陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定 GB/T 3810.9 陶瓷砖试验方法第9部分：抗热震性的测定 GB/T 3810.12 陶瓷砖试验方法第12部分：抗冻性的测定 GB/T3810.13 陶瓷砖试验方法第13部分：耐化学腐蚀性的测定 GB/T4100陶瓷砖 GB/T6424—2007平板型太阳能集热器 GB6566建筑材料放射性核素限量 GB/T12936太阳能热利用术语
3术语和定义
GB/T4100和GB/T12936界定的以及下列术语和定义适用于本文件。
3. 1
陶瓷太阳能集热板 ceramicsolartherm-collectorpanel 以陶瓷为基体，表面具有太阳能吸收功能的太阳能集热板。
3. 2
吸收比absorptance 面元吸收的与入射的辐射通量之比。
4规格型号
按照陶瓷太阳能集热板的进、出水口管外径分为以下几种型号：15mm、20mm、25mm和32mm。
5技术要求
1 JC/T2194—2013 5.1尺寸和表面质量 5.1.1长度和宽度
每块陶瓷太阳能集热板的平均尺寸相对于工作尺寸允许偏差为土1.0%，最大偏差不超过10m。 5.1.2壁厚
陶瓷太阳能集热板壁厚不小于2.5mm，不大于5.0mm。 5.1.3变形
陶瓷太阳能集热板两条对角线的长度差小于4.0mm。 陶瓷太阳能集热板相对两边的长度差小于4.0mm。
5.1.4进、出水口管外径圆度
陶瓷太阳能集热板进、出水口管外径圆度最大允许误差为8%。
5.1.5表面质量
主要区域应无明显缺陷，不得有裂纹、裂缝。表面涂层应无剥落。 5.2吸水率
吸水率平均值不大于0.5%，单个值不大于0.6%。 5.3破坏强度
破坏强度不小于3000N。 5.4抗热震性
经抗热震性试验后，应无变形、无裂纹、无破损。 5.5抗冻性
经抗冻性试验后，应无裂纹、无剥落、无破损。 5.6耐压性
经耐压性试验后，应无渗漏、无裂纹及其他缺陷。 5.7抗化学腐蚀性
经耐化学腐蚀性试验后，应不低于B级。 5.8放射性核素限量
应符合GB6566规定的A类产品要求。 5.9表面层太阳吸收比
吸收比应不低于0.92。
试验方法
6
2 JC/T2194—2013
6.1尺寸和表面质量
按GB/T3810.2的规定进行。 圆度的检验：用游标卡尺测量进水口出水口的外径，测量3次，每次测量均在上次测量位置的基础
上将测量点旋转约60°。最大半径与最小半径的差值为圆度值。 6.2吸水率
按GB/T3810.3的规定进行。 6.3破坏强度
按GB/T3810.4的规定进行。样品的管道方向与加压棒方向垂直。 6.4抗热震性
按GB/T3810.9的规定进行。 6.5°抗冻性
按GB/T3810.12的规定进行。 6.6耐压性
将陶瓷太阳能集热板注满水，一端堵死，一端持续加压到1.5倍工作压力，保持10min。检查有无渗漏、破裂等缺陷。 6.7抗化学腐蚀性
3
按GB/T3810.13的规定进行。 6.8放射性核素限量
*
按GB6566的规定进行。 6.9表面层太阳吸收比
按GB/T6424—2007中7.15的规定进行。
7检验规则
7.1检验分类
检验按类型分为出厂检验和型式检验。 7.1.1出厂检验
出厂检验的项目包括：5.1和5.6。 7.1.2型式检验
型式检验包括第5章技术要求的全部项目。在下列情况下进行型式检验： a）正常生产时，每年至少进行一型式检验： b）新产品试制定型鉴定：
