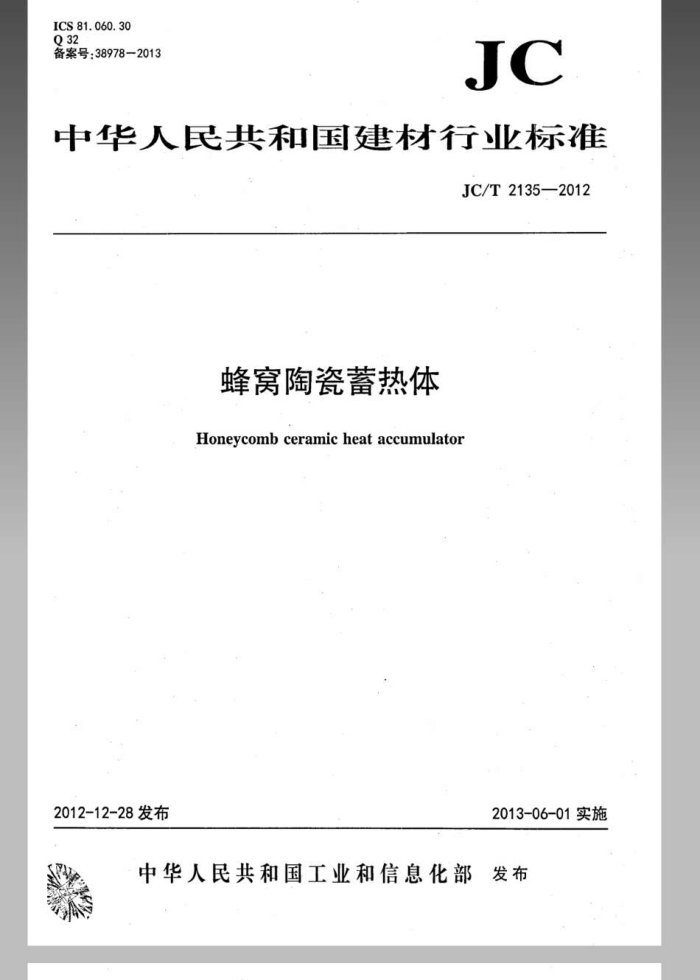

ICS81.060.30 Q32 备案号：38978—2013
JC
中华人民共和国建材行业标准
JC/T2135—2012
蜂窝陶瓷蓄热体
Honeycomb ceramicheat accumulator
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布 JC/T2135—2012
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会功能陶瓷分技术委员会（SAC/TC194/SC3）归口。 本标准起草单位：中国科学院上海硅酸盐研究所、萍乡市中源瓷业有限公司、江西省三元环保陶瓷
有限公司、北京创导奥福精细陶瓷有限公司、江苏高淳陶瓷股份有限公司、萍乡市中天化工填料有限公司、上海市新材料协会。
本标准主要起草人：李勤、王若钉、黄卓勇、王建忠、刘洪月、谷昌军、席红安、张继周、陈调娣、 孔德双、孔秋明、郭树其。
本标准为首次发布。 JC/T2135—2012
蜂窝陶瓷蓄热体
1范围
本标准规定了蜂窝陶瓷蓄热体的术语和定义、分类和标记、技术要求、检验方法、检验规则以及标志、包装、运输和贮存等。
本标准主要适用于蜂窝陶瓷蓄热体，其他形式的陶瓷蓄热体也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1964多孔陶瓷压缩强度试验方法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T16535精细陶瓷线热胀系数试验方法顶杆法 YB/T370-1995耐火制品荷重软化温度试验方法非示差-升温法
3术语和定义
下列术语和定义适用于本文件。
3.1
孔密度cellnumber 蜂窝式陶瓷蓄热体单位横截面积上分布的孔个数，其单位为孔/100平方厘米。
3.2
C轴方向Caxis 蜂窝陶瓷蓄热体平行于孔道的方向。
3.3
A/B轴方向A/Baxis 蜂窝陶瓷蓄热体垂直于孔道且平行于孔壁方向。
3.4
表观密度 apparent density 蜂窝陶瓷蓄热体单位外形体积（含孔道）的质量，其单位为克每立方座米（g/cm）。
4分类和标记
4.1产品分类
产品按材质分刚玉-莫来石、莫来石、堇青石-莫来石、青石等4种，横截面通常为方形，孔形有方形、六边形和圆形3种。产品常用形状及尺寸标记见图1，具体分类见表1。
1 JC/T2135—2012
图1产品常用形状及尺寸标记
表1产品分类代号
类型圆形方形
代号 c s
类型刚玉-莫来石莫来石堇青石-莫米石
分类方式
分类方式
1 II II IV
孔形
材质
六方形
H
董青石
4.2产品标记
蜂窝陶瓷蓄热体按产品名称、代号、材质、密度、孔径、孔形和规格尺寸的顺序标记。 示例：符合JC/T2135，董青石质，孔密度为1600孔/100平方厘米，孔径为2m，方形孔，尺寸为150mm×150mmX
300m的蜂窝陶瓷蓄热体标记为：
蜂窝陶瓷蓄热体JC/T2135-XR-IV-1600-2-S，150×150×300
标记中各要素的含义如下： XR—蜂窝陶瓷蓄热体： IV—董青石材质： 1600———孔密度为1600孔/100cm； 2——孔径为2mm； S——方形孔； 150×150×300- 一尺寸为150mm×150mm×300mm。
5技术要求 5.1外观质量
外观质量要求见表2，产品边棱缺损见示意图2。
龙牛网www.longniu.com下载 JC/T2135—2012
图2产品边棱缺损示意图
表2外观质量要求
缺陷允许范围
项目名称表面及侧面裂纹 产品长度>150m，允许宽度≤0.2mm，深度≤2个孔，长度≤1/2产品长度的裂纹1条。 孔壁缺陷 深度>10m的缺陷数≤0.2%总孔数。 边校缺损 >5%边校尺寸的缺损每端面≤2处，总缺损数量≤4处。 5.2尺寸允许偏差
产品长度≤150m，不允许有裂纹。
尺寸允许偏差见表3。
表3尺寸允许偏差
偏差范围 ±2孔/100cm
项目孔密度孔径
±10% ±1. 5 mm ±2.0mm ±3. 0 mm ±1,5mm ±2.5 mm ±3. 0mm ≤1.5mm ≤3mm
b(h)≤100mm 100m 宽或高
尺寸偏差范围
≤100mm 100mm 长度
/>250mm
端面平度侧面平度
变形
5.3物理性能
物理性能指标见表4。
