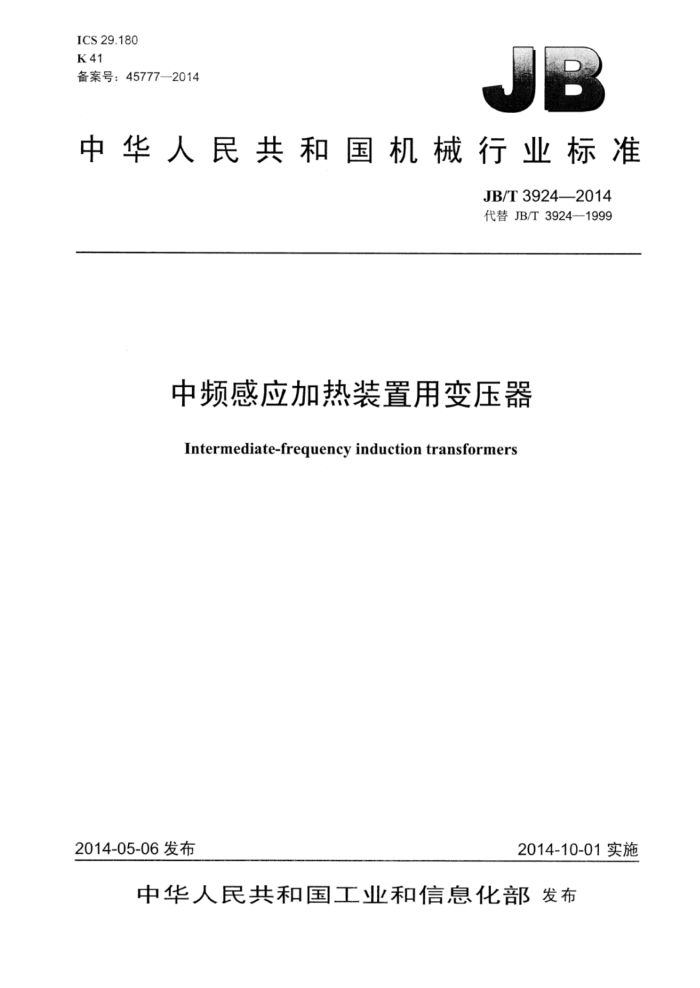

ICS29.180 K41 备案号：45777—2014
中华人民共和国机械行业标准
JB/T3924—2014 代替JB/T3924—1999
中频感应加热装置用变压器
Intermediate-frequency induction transformers
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化发布 JB/T3924—2014
目 次
前言 1范围... 2规范性引用文件 3术语和定义.. 4产品型号.. 5使用条件
5.1使用环境. 5.2冷却用水 5.3进水压力 6基本参数和技术要求 6.1 次电压 6.2 匝数 6.3 额定频率. 6.4 标称容量 6.5 额定容量. 6.6 绝缘电阻 6.7 空载电流、短路阻抗及性能参数的允许偏差 6.8 绝缘水平 6.9 温升限值. 6.10 冷却水路... 6.11 结构要求. 7试验分类及试验项目 7.1试验分类... 7.2 试验项目 8试验要求及试验方法 8.1 外观检查 8.2 空载试验 8.3 负载试验.. 8.4 温升试验 8.5 湿热试验... 9标志、包装、运输和贮存
5
6
表1 性能参数的允许偏差表2 二次绕组间以及一次绕组对地的外施耐受试验电压表3 温升限值表4参考温度.
2 JB/T3924—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T3924—1999《中频感应加热装置用变压器》，与JB/T3924—1999相比主要技术变化
如下：
规范性引用文件中增加了引用标准；扩大了一次电压、额定频率、标称容量等基本参数的范围；规定了出口水温的限值；调整了冷却水路的水压值；规定了试验分类及要求进行全部型式试验项目的条件：调整了绝缘系统的温度：规定了外观检查试验的试验方法。
本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、长沙恒升电器有限公司、明珠电气有限公司。 本标准主要起草人：孙军、郭欲平、蔡定国。 本标准所代替标准的历次版本发布情况为：
JB3924—1985，JB/T3924—1999。
II JB/T3924—2014
中频感应加热装置用变压器
1范围
本标准规定了中频感应加热装置用变压器的术语和定义、产品型号、使用条件、基本参数和技术要求、试验分类及试验项目、试验要求及试验方法、标志、包装、运输和贮存。
本标准适用于频率在200Hz～10000Hz范围内、一次电压为2000V及以下的中频感应加热装置用单相干式变压器（以下简称中频变压器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1094.1电力变压器第1部分：总则 GB1094.11电力变压器第11部分：干式变压器 GB/T2424.2电工电子产品环境试验湿热试验导则 GB/T2900.15电工术语变压器、互感器、调压器和电抗器 GB/T2900.23电工术语工业电热装置 GB/T13384机电产品包装通用技术条件 JB/T3837变压器类产品型号编制方法
3术语和定义
GB/T2900.15和GB/T2900.23界定的以及下列术语和定义适用于本文件。
3.1
标准容量 量standard power 与中频电源额定功率3倍～5倍相匹配的容量，以千伏安计。
3.2
一次绕组primarywinding 与中频电源相连接的绕组。
3.3
二次绕组secondary winding 与负载相连接的绕组。
3.4
匝比turnratio 次绕组某一指定的匝数与二次绕组匝数之比。
-
4产品型号
中频变压器的产品型号按JB/T3837的规定。 JB/T3924—2014
5使用条件
5.1使用环境
使用环境如下： a）海拔不超过1000m。 b）环境温度为：
·最高温度：40℃； ·最低温度：-5℃。
c）相对湿度：当空气温度为20℃时，相对湿度不超过90%。 d）安装位置：户内。 e）安装环境：安装地点无爆炸危害，无足以腐蚀金属和破坏绝缘的气体及导电尘埃，无严重振动
和颠簸。
5.2冷却用水
冷却用水的条件如下： a）总固体含量不超过250mg/L。 b）温度为：
：最高温度：35℃；．最低温度：5℃。
c）硬度不大于10度（每度为1L水中含10mg氯化钙）。 d）酸碱度pH值在6～9范围内。
5.3进水压力
进水压力为200kPa~300kPa
6 基本参数和技术要求
6.1一次电压
一次电压应为下列之一：375V、750V、1200V、1500V、2000V。 6.2匝数 6.2.1 一次绕组为多匝时，每级调压匝数一般不应超过2匝。 6.2.2二次绕组一般为2匝，按用户的要求，也可为1匝或多匝。
注：中频自耦变压器绕组匝数由产品技术条件规定。 6.3额定频率
额定频率为下列之—：200Hz、400Hz、1000Hz、2500Hz、4000Hz、8000Hz、10000Hz。 6.4标称容量
标称容量为下列之：100kVA、160kVA、250kVA、500kVA、800kVA、1000kVA2000kVA、 3 150 kVA. 4 000 kVA-5 000 kVA.6300 kVA.
2 JB/T3924—2014
6.5额定容量 6.5.1中频变压器各匝比、在不同频率时的容量以及一、二次绕组的电压和电流，均应在产品技术条件中规定。 6.5.2当绕组为多匝比时，最少应有三个匝比，在一种频率下的容量不小于标称容量。 6.5.3按6.5.2规定的最高匝比下的容量，定为额定容量。 6.6 绝缘电阻
在无冷却水的条件下，环境温度为20℃～25℃、相对湿度为50%～70%时，用1000V绝缘电阻表测量，一、二次绕组间以及两绕组分别对地间的绝缘电阻值不应低于10MQ。 6.7空载电流、短路阻抗及性能参数的允许偏差 6.7.1中频变压器空载电流为一次绕组额定电流的10%。 6.7.2中频变压器一次绕组折算到1匝时的短路阻抗为35%。 6.7.3 3中频变压器性能参数的允许偏差按表1的规定。
表1性能参数的允许偏差
项目负载损耗空载损耗短路阻抗空载电流各匝比的电压比
允许偏差%
+20 +15 +15 +30 ±10
6.8 绝缘水平 6.8.1 干燥后，一、二次绕组间以及一次绕组对地间应能耐受表2规定的外施耐受试验电压，历时1min。
单位为伏
表2一、二次绕组间以及一次绕组对地的外施耐受试验电压
试验电压 2 000 2 500 3 500 4000 5 000
次绕组额定电压
375 750 1 200 1 500 2000
6.8.2二次绕组对地间应能耐受（2U+1000）V的外施耐受试验电压（不得低于2000V），历时1min 其中U为二次绕组电压的上限值。
注：中频自耦变压器绕组的外施耐受试验电压按6.8.1的规定 6.8.3中频变压器经湿热试验后，应能耐受6.8.1和6.8.2中规定数值的85%的外施耐受试验电压，历时1min。 6.9 温升限值 6.9.1中频变压器各部位的温升限值不应超过表3规定的数值。 6.9.2出进口冷却水温差不应高于20℃；出口水温不应高于50℃。
3 JB/T3924—2014
表3温升限值绝缘系统的温度
温升限值
部位
℃ 120 (E) 130 (B) 155 (F) 180 (H)
K 75 80 100 125
绕组平均（用温度计测量的温升）
在任何情况下，不会出现使铁心本身、其他部件或与其相邻的材料受到损害的温度
铁心、金属部件和与其相邻的材料
导电连接部位
80
6.10冷却水路 6.10.1 各冷却水路应能承受440kPa的水压试验，持续5min。 6.10.2 在195kPa的水压下，各冷却水路应畅通无阻，流量不应低于60mL/s。 6.11 结构要求
中频变压器的结构应保证便于起吊和安装，使用（即一、二次侧接线及冷却管路的连接）方便，并能满足移动工作状态的要求。
试验分类及试验项目 7.1试验分类 7.1.1例行试验
7
按GB1094.1的规定。 7.1.2型式试验
按GB1094.1的规定。 型式试验至少应每五年进行一次。 当遇到下列情况之一时，需进行全部型式试验项目： a）新产品或常规产品转厂生产的试制定型鉴定； b）常规产品的材料、工艺有较大改变，且可能影响产品性能； c）停产期超过六个月又恢复生产： d）例行试验结果与前次型式试验结果有较大差异。
7.1.3特殊试验
按GB1094.1的规定。 7.2试验项目 7.2.1 例行试验
中频变压器应进行下列项目例行试验： a）外观检查（见8.1)；
4 JB/T39242014
b）绝缘电阻测量（见GB1094.11） c）外施耐压试验（见GB1094.11）； d）水压试验及流量测定（见6.10）： e）电压比测量（见GB1094.11）； f）空载试验（见8.2）； g）负载试验（见8.3）。
7.2.2型式试验
中频变压器除应进行7.2.1的全部试验项目外，还应进行下列型式试验： a）温升试验（见8.4）： b）总质量测定。
7.2.3特殊试验
中频变压器的特殊试验项目为：湿热试验（见8.5）。
8试验要求及试验方法
8.1 外观检查
目测和使用专用测量工具检查中频变压器，其外观和表面处理情况应符合相应技术条件的要求。 8.2空载试验 8.2.1空载试验应在额定容量时的匝比下进行，若一台产品通用两种频率，空载试验时的频率为较低的一种频率：若一台产品通用三种频率时，最低的一种频率的空载试验由产品技术条件规定。 8.2.2空载损耗的测量：型式试验时，采用水温法和中频功率表法，当铁心采用水冷时，以水温法所测数值为准。例行试验时，一般采用中频功率表法。
当采用水温法时，试验时间按8.4.5的规定，各分支水路的空载损耗按式（1）计算：
(1)
P=4.18680(t2-ti)
式中： Po一各分支水路的空载损耗，单位为千瓦（kW） 9 分支水路的流量，单位为升每秒（L/s）：
(t-t) - 出、进口冷却水的温差，单位为摄氏度（℃）。
空载损耗按式（2）计算：
P'=ZPo
(2)
式中： P'——空载损耗，单位为千瓦（kW)。
8.3负载试验 8.3.1负载试验应在额定容量下进行。 8.3.2负载损耗的测量按8.2.2规定的方法进行。 8.3.3负载损耗应由线圈表面温度校正到表4规定的参考温度时的数值。
