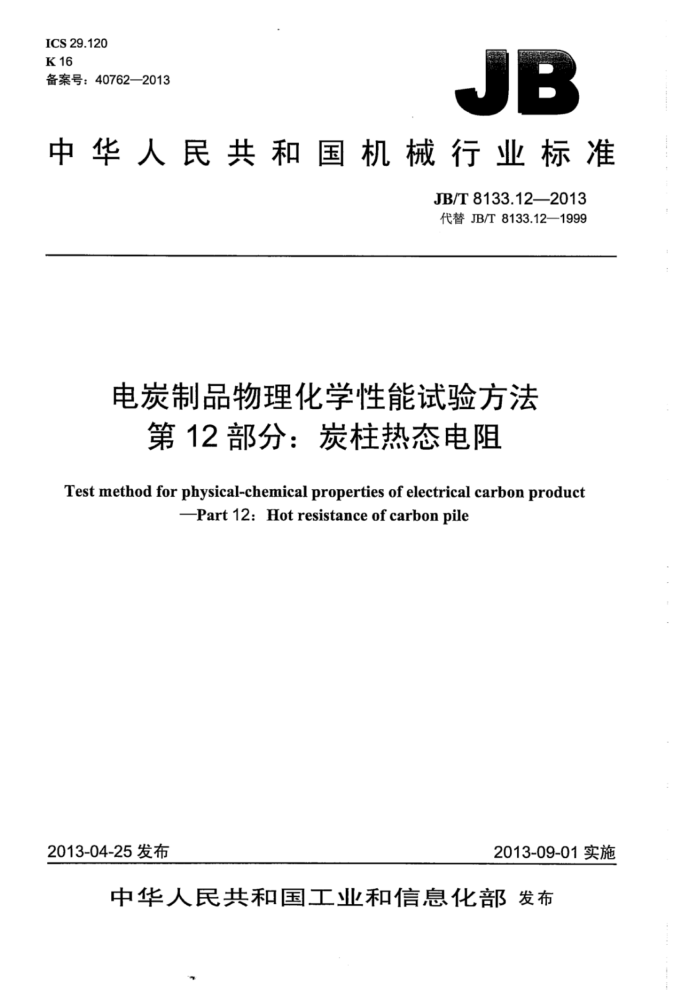

ICS 29.120 K16 备案号：40762—2013
JB
中华人民共和国机械行业标准
JB/T8133.12—2013 代替JB/T8133.12—1999
电炭制品物理化学性能试验方法
第12部分：炭柱热态电阻
Test method for physical-chemical properties of electrical carbon product
Part 12: Hot resistance of carbon pile
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T8133.12-2013
目 次
前言范围..
E
0000001001000100000000000010
1
2试验仪器 3试验条件 4试验步骤. 5结果计算. 图1电气回路图表1炭柱热态电阻技术要求 JB/T8133.12-2013
前言
JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：
第1部分：试样加工技术规定：第2部分：电阻率：第3部分：洛氏硬度：第4部分：肖氏硬度；第5部分：月 刷体与软接线联接处的联接电阻：第6部分： 电刷软接线的脱出拉力；第7部分： 抗折强度；第8部分：抗压强度：第9部分：抗拉强度：一第10部分：径向抗压强度： -第11部分：炭柱常态电阻及变形：一第12部分：炭柱热态电阻： -第13部分：炭柱机械强度：第14部分：体积密度；第15部分：气孔率：第16部分：硫含量；第17部分：灰分含量。
本部分为JB/T8133的第12部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8133.12—1999《电炭制品物理化学性能试验方法 炭柱热态电阻》：与JB/T
8133.12—1999相比主要技术变化如下：
增加了封面、前言；将部分标准中的“标准”一词全部改为“部分”；更正了原标准中第2章、第5章中的不准确表述。
本部分由中国机械工业联合会提出。 本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本部分标准起草单位：哈尔滨电碳研究所。 本部分主要起草人：李婉秋、张爱民、刘桂香。 本部分所代替标准的历次版本发布情况为：
JB/T8133.12--1995,JB/T8133.12—1999
II JB/T8133.12—2013
电炭制品物理化学性能试验方法
第12部分：炭柱热态电阻
1范围
JB/T8133的本部分规定了炭柱热态电阻试验方法。 本部分适用于P型炭柱热态电阻试验。
2试验仪器
试验仪器应符合以下要求：
专用P型炭柱热态电阻试验装置：磁电系电流表，量程0A～5A，0A～10A，准确度等级不低于0.5级；磁电系电压表，0V150V，0V~300V，准确度等级不低于0.5级；变阻器；游标卡尺，分度值为0.02mm；水平仪：直流电源。
3试验条件
3.1 炭柱外观、外形尺寸均应符合技术条件规定。 3.2 炭柱应置于烘箱内，在120℃土10℃下烘1h。烘干后的炭柱放入干燥器内冷却至室温。 3.3 炭柱热态电阻技术要求按表1的规定。
表1炭柱热态电阻技术要求
功率 W 30 60 120
基本载荷
补充载荷
序号 1 2 3
炭柱型号 P-1 P-2 P-5
调压器型号 TD1-1 TD1-2 TD1-4
N 0.196 0.196 0.294
N 2.45 2.45 2.45
4 试验步骤
4.1检查炭柱外观及外形尺寸等。 4.2用酒精清擦上，下接触银环的表面和各电气触点，并调整装置水平。 4.3按图1接好电气回路。 4.4将烘干冷却后的炭柱放入相应的调压器瓷柱间，按表1要求进行热态电阻试验。 4.5按表1要求在炭柱上加基本载荷（包括银环、瓷环及挂杆等重量》。 JB/T8133.12—2013
一电压表：2- 被测炭柱：3 变阻器：
-电源：5- 开关：6- 电流表。
图1电气回路图
4.6按表1要求在炭柱上加补充载荷。 4.7将变阻器置于最大值，接通电源，均匀调节变阻器，使炭柱达到技术条件规定的功率，维持30min，试验时上下接触银环与炭柱应接触良好，同时调压器外壳应关闭。 4.8达到30min，先将变阻器置于适当位置，然后取下补充载荷，按技术条件调节所需功率，测量在基本载荷下炭柱电压及电流值，然后关闭电源。 4.9取出炭柱，在不拆散的情况下，检查炭片有无烧伤，发现烧伤三片以上，应更换炭片重新进行热态电阻试验，如在重复试验中仍发现有三片以上炭片烧伤，炭柱应按报废处理。
5 结果计算
炭柱热态电阻按公式（1）计算：
U
(1)
R
式中： R一一炭柱热态电阻值，单位为欧（Q》： U-一基本载荷下测得电压值，单位为伏（V>；
一基本载荷下测得电流值，单位为安（A）。 -. --
-
--.
