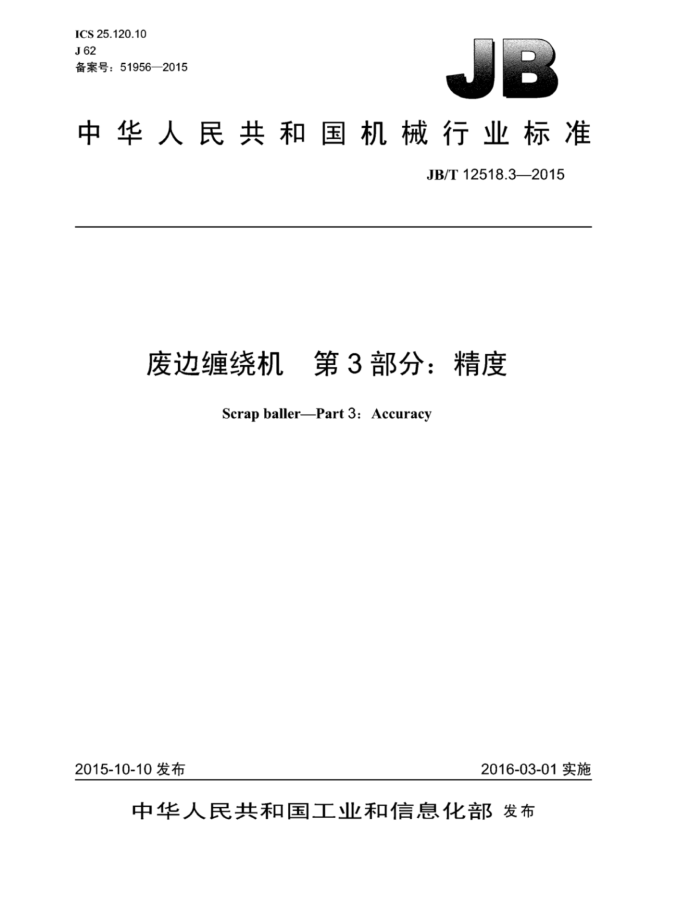

ICS25.120.10 J62 备案号：51956—2015
：
中华人民共和国机械行业标准
JB/T12518.3—2015
废边缠绕机 第3部分：精度
ScrapballerPart3:Accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12518.3—2015
目 次
前言
..II
范围规范性引用文件.. 精度检验.... 3.1 般要求 3.2 圆锥头式缠绕机的精度检验 3.3 抽芯式缠绕机的精度检验.
1 2 3 JB/T12518.3—2015
前 言
JB/T12518《废边缠绕机》分为三个部分：
一第1部分：型式与基本参数：一第2部分：技术条件；一第3部分：精度。 本部分为JB/T12518的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：山东宏康机械制造有限公司、济南铸造锻压机械研究所有限公司。 本部分主要起草人：康峰、康凤明、朱洪臣、马立强、潘宪平、李世平、史传强。 本部分为首次发布。
II JB/T12518.3—2015
废边缠绕机 第3部分：精度
1范围
JB/T12518的本部分规定了废边缠绕机的精度检验。 本部分适用于废边缠绕机（以下简称缠绕机）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10923锻压机械精度检验通则
3精度检验
3.1一般要求 3.1.1 缠绕机的精度检验应符合GB/T10923的规定。 3.1.2本部分所列的精度检验顺序，并不表示实际检验顺序。为了装拆检验工具和检验方便，可按任意顺序进行检验。 3.1.3 在精度检验过程中，不允许对影响精度的机构和零件进行调整。 3.1.4 几何精度的检验应在空负荷状态下进行。 3.2圆锥头式缠绕机的精度检验 3.2.1 1预调检验 3.2.1.1公差
纵、横两个方向上的水平度公差为0.20/1000。 3.2.1.2检验方法
在安装轴承座的机械加工面（或其他经过机械加工的平面）上，分别在纵、横两个方向上放置水平
仪（见图1），并读出水平仪的示值。误差按水平仪的示值计。
水平仪
图1
- JB/T12518.3—2015
3.2.2 圆锥体表面的径向圆跳动 3.2.2.1公差
圆锥体表面的径向圆跳动公差为1.0mm。 3.2.2.2 检验方法
将指示器的测头分别垂直触至两个锥体表面的中点（见图2），缓慢转动被检件一周，指示器读数的最大差值为圆锥体表面的径向圆跳动量。圆锥体表面未加工者不进行考核。
图 2
3.2.3 圆锥体表面的同轴度 3.2.3.1公差
圆锥体表面的同轴度公差为1.5mm。 3.2.3.2检验方法
将指示器固定在一锥体上，指示器测头垂直触至另 另一个锥体表面（见图3），缓慢转动固定指示器的锥头体，至少在三个不同位置记取指示器读数的最大差值，其最大差值的1/2为两锥体表面的同轴度误差。圆锥体表面未加工者不进行考核，
T
-
图3
2 JB/T12518.3—2015
3.3抽芯式缠绕机的精度检验 3.3.1预调检验 3.3.1.1公差
纵、横两个方向上的水平度公差为0.20/1000。 3.3.1.2检验方法
分别在图示位置的纵、横两个方向上（或经过机械加工的水平面上）放置水平仪（见图4），读出水平仪的示值。误差按水平仪的示值计。
F
1
C:O-0
H
水平仪
图4
3.3.2 废料缠绕轴的径向圆跳动 3.3.2.1公差
废料缠绕轴的径向圆跳动公差为1.5mm。 3.3.2.2 ：检验方法
将指示器固定在缠绕机的底座上，测头分别触在距废料缠绕轴两端50mm100mm及圆锥体中点位置（见图5），缓慢转动被检件一周。指示器读数的最大差值为圆锥体表面的径向圆跳动量。
O
O
图5
