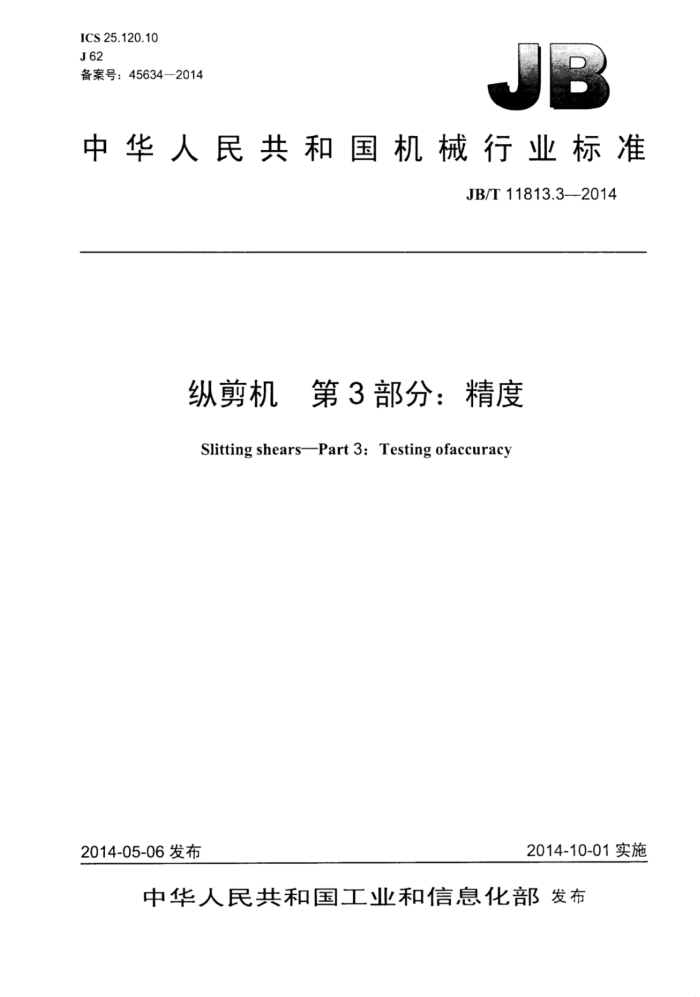

ICS 25.120.10 J 62 备案号：45634—2014
中华人民共和国机械行业标准
JB/T 11813.3—2014
纵剪机　第3部分：精度 Slitting shearsPart 3:Testing ofaccuracy
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准纵剪机第3部分：精度
JB/T 11813.32014
*
机械工业出版社山版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·15千字 2014年9月第1版第1次印刷
定价：12.00元
*
书号：15111·11951 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11813.32014
目 次
前言. 范围
1
1
2 规范性引用文件 3 检验说明， 4 精度.. 4.1 上、下剪刀轴的径向圆跳动 4.2 上、下剪刀轴的平行度 4.3 上、下剪刀轴的轴向窜动， 4.4 刀盘定位轴肩的轴向圆跳动. 图1 上、下剪刀轴径向圆跳动的检验图2 用指示表检验上、下剪刀轴的平行度图3 用块规和塞尺检验上、下剪刀轴的平行度图4 在乘直于两轴线的平面内检验上、下剪刀轴的平行度图5 轴向窜动的检验. 图6刀盘定位轴肩轴向圆跳动的检测. 表1上、下剪刀轴的径向圆跳动公差表2 上、下剪刀轴的平行度公差.... 表3 上、下剪刀轴的轴向审动允差、 表4刀盘定位轴肩的轴向圆跳动公差 JB/T11813.3—2014
前言
JB/T11813《纵剪机》分为三个部分：
第1部分：型式和基本参数；第2部分：技术条件； -第3部分：精度。
本部分为JB/T11813的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：山东宏康机械制造有限公司、济南铸造锻压机械研究所有限公司。 本部分主要起草人：康峰、康风明、朱洪臣、徐济声、李世平、潘宪平、史传强。 本部分为首次发布。
II JB/T11813.3—2014
纵剪机第3部分：精度
1范围
JB/T11813的本部分规定了纵剪机的精度。 本部分适用于纵剪机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用予本文件。
GB/T8170数值修约规则与极限数值的表示和判定 GB/T10923锻压机械精度检验通则
3检验说明
3.1精度检验应符合GB/T10923的规定。 3.2本部分所列的精度检验次序，并不表示实际检验次序。为了装拆检验工具和检验方便，可按任意顺序进行检验 3.3在精度检验过程中，不允许对影响精度的机构和零件进行调整。 3.4数值修约应符合GB/T8170的规定。 3.5精度检验应在空载状态下进行。
4精度
4.1上、下剪刀轴的径向圆跳动 4.1.1检验方法
使指示表测头触及并垂直于轴的表面，将轴缓慢空转一周，测取指示表读数差（见图1）。分别在上下轴的左、中、右三个部位测量，以指示表的最大读数差值计。
Q Q
0
0
0
O
图1上、下剪刀轴径向圆跳动的检验
1 JB/T11813.32014
4.1.2公差
上、下剪刀轴的径向圆跳动公差应符合表1的规定。
表1上、下剪刀轴的径向圆跳动公差
单位为毫米
最小剪板厚度
≤0.5
>0.5~3
>3~5 公差值 0.05 0.08 0.12
>5~10
>10
最人卷料宽度
0.01 0.02 0.03
0.02 0.03 0.08
0.06 0.10 0.15
0.08 0.12 0.18
≤1000 >1 000~1 600
>1 600
4.2上、下剪刀轴的平行度 4.2.1检验方法 4.2.1.1在包含两轴轴线的平面内检验
将指示表装在与下轴轴径相适应的V形槽支架上，测头与上轴面垂直接触，支架沿下轴面滑动，并在乘直于轴线的方向摆动（见图2），测取两轴线间的最小距离，以最小距离的最大差值计。
当上、下轴距小，不能用指示表检验时，可用块规和塞尺检验（见图3）。
图2 用指示表检验上、 下剪刀轴的平行度
国
图3用块规和塞尺检验上、下剪刀轴的平行度
4.2.1.2在垂直于两轴线的平面内检验
将水平仪置于专用角尺的短边上周定，角尺短边的工作面与上轴的上素线接触，另一工作面与上、 下轴的侧母线按触（见图4），在轴的左、中、右部位测取水平仪读数，按式（1）计算平行度§。 2 JB/T11813.3—2014
nC 1000
(1)
o:
式中：
一测得的平行度误差，单位为毫米（mm）；一水平仪读数的最大差值；
3
n
C-水平仪的刻度值：
一两轴线间的距离，单位为毫米（mm）。
图4在垂直于两轴线的平面内检验上、下剪刀轴的平行度
4.2.2公差
上、下剪刀轴的平行度公差应符合表2的规定。
表2上、下剪刀轴的平行度公差
单位为毫米
最小剪板厚度
≤0.5
最人卷料宽度
>0.5~3
>3~5 公差值 0.03 0.05 0.08
>10
>5~10
0.02 0.03 0.06
0.05 0.08 0.12
≤1 000 >1 000~1 600
0.01 0.02 0.03
0.06 0.10 0.16
>1 600 4.3上、下剪刀轴的轴向窜动 4.3.1检验方法
将适当的钢球置于轴的伸出端顶尖孔中，用装有平测帽的指示表测头与钢球接触，当轴转动一周时，测取指示表最大读数差的绝对值。对于无轴向压力结构的轴，检测时按图5所示施以适当的轴向力。
施力点
图5轴向窜动的检验 JB/T11813.3--2014 4.3.2允差
上、下剪刀轴的轴向牵动允差应符合表3的规定。
单位为毫米
表3 上、下剪刀轴的轴向窜动允差
允差值 0.002 0.005 0.008 0.010 0.015
最小剪板厚度
≤0.5 >0.5~3 >3~5 >5~10 >10
刀盘定位轴肩的轴向圆跳动
4.4
4.4.1检验方法
将指示表的测头顶在距刀盘定位轴肩端面边缘5mm处（见图6），剪刀轴旋转一周时测取指示表最大读数差的绝对值。
图6 6刀盘定位轴肩轴向圆跳动的检测
4.4.2公差
上、下剪刀轴刀盘定位轴肩的轴向圆跳动公差应符合表4的规定。
表4 刀盘定位轴肩的轴向圆跳动公差
单位为毫米
公差值 0.002 0.005 0.008 0.010 0.015
最小剪板厚度
≤0.5 >0.5~3 >3~5 >5~10 >10
