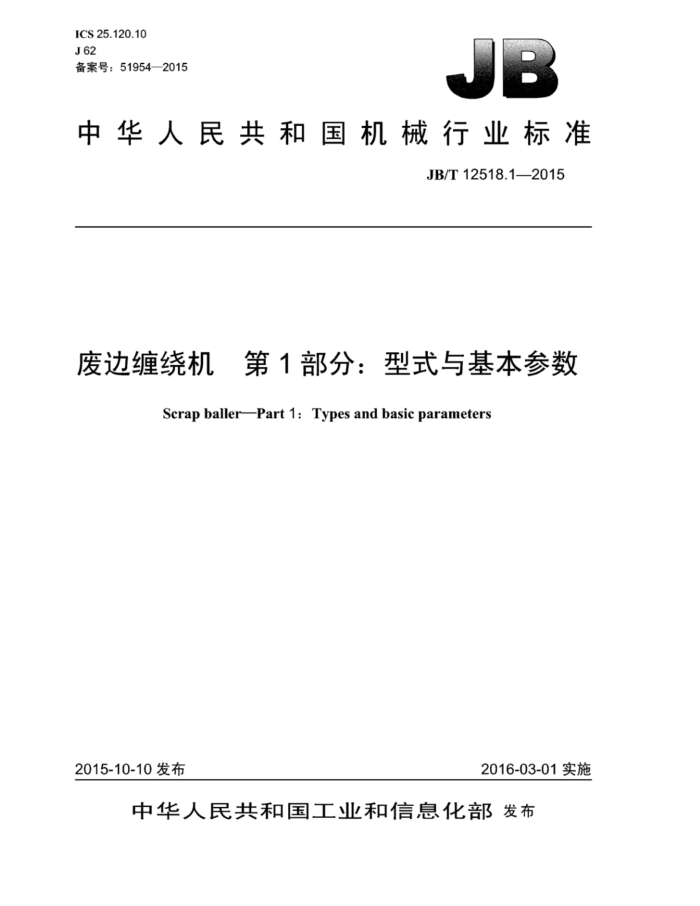

ICS 25.120.10 J62 备案号：51954—2015
B
中华人民共和国机械行业标准
JB/T12518.12015
废边缠绕机 第1部分：型式与基本参数
ScrapballerPart1:Typesandbasicparameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12518.1—2015
目 次
前言， 1 范围.
II
术语和定义， 3 型式..
2
基本参数..
4
图1 圆锥头式废边缠绕机型式示意图图2抽芯式废边缠绕机型式示意图图3 涨缩式废边缠绕机型式示意图
表1 基本参数 JB/T12518.1—2015
前 言
JB/T12518《废边缠绕机》分为二个部分：
第1部分：型式与基本参数；一第2部分：技术条件；一第3部分：精度。 本部分为JB/T12518的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：山东宏康机械制造有限公司、济南铸造锻压机械研究所有限公司。 本部分主要起草人：康凤明、朱洪臣、康峰、马立强、潘宪平、李凹平、史传强。 本部分为首次发布。
II JB/T12518.1—2015
废边缠绕机第1部分：型式与基本参数
1 范围
JB/T12518的本部分规定了废边缠绕机的术语和定义、型式与基本参数。 本部分适用于废边缠绕机。
2术语和定义
下列术语和定义适用于本文件。
2.1
废边缠绕机scrapballer 对切边机或纵剪机剪切下的废边进行卷取回收的机器。
2.2
圆锥头式废边缠绕机coneheadscrapballer 带动力的锥体与另一不带动力的锥体采用键联结，当其旋转时将废边缩缠绕在锥体表面的废边缠绕机。
2.3
抽芯式废边缠绕机corepullingtypescrapballer 废边被缠绕在两个挡板之间的芯轴上，卸料时被缠绕的芯轴可抽出的废边缠绕机。
2.4
涨缩式废边缠绕机 collapsiblescrapballer 废边被缠绕在一个固定挡板和一个活动挡板之间，卸料时涨缩液压缸可使活动挡板倾倒的废边缠绕机。
3型式
3.1圆锥头式废边缠绕机的型式如图1所示。
说明： 1 主传动装置： 2- 一锥头缠绕装置：
平移导轨：一卸料装置。
3- 4-
图1圆锥头式废边缠绕机型式示意图
- JB/T12518.1—2015
3.2抽芯式废边缠绕机的型式如图2所示。
说明：
一压料滚筒机构： 2- 一废边缠绕挡板装置：
一卸料装置： 5- 平移导轨。
+
主传动装置：
3-
图2抽芯式废边缠绕机型式示意图
3.3涨缩式废边缠绕机的型式如图3所示。
说明：
主传动装置：自动挡板装置：
平移导轨：一自动挡板卸料装置。
3-
2
4-
-
图3涨缩式废边缠绕机型式示意图
4 基本参数
4.1 废边缠绕机的主参数为废边卷取厚度和废边卷取宽度。 2 JB/T12518.1—2015
4.2 废边缠绕机的基本参数按表1的规定设计或选用。也可根据用户要求来确定产品的基本参数。
表1基本参数
废边缠绕厚度t
废边最大卷取重量
mm 0.3~25.4
kg
300; 500; 1 000; 1500
注1：表中参数按卷材材料力学性能a,≤245MPa，Rm≤460MPa计算。 注2：与开卷矫平剪切生产线联机使用时，废边缠绕机速度应满足其速度要求；离线使用的废边缠绕机速度不应小
于 60 m/mine
3 L/ar
