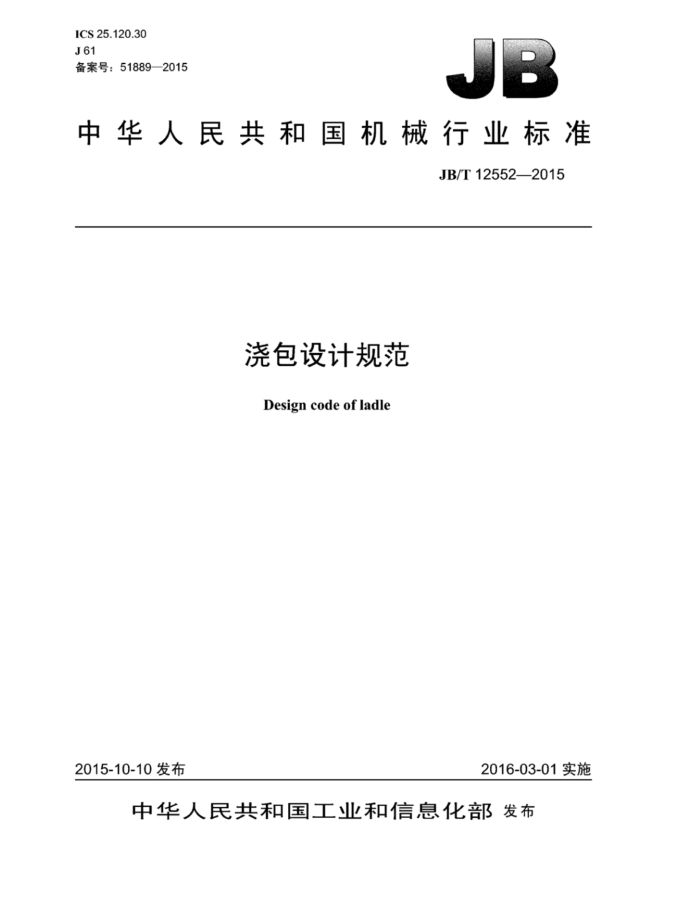

ICS25.120.30 J61 备案号：51889—2015
中华人民共和国机械行业标准
JB/T12552—2015
浇包设计规范 Design code of ladle
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12552—2015
目 次
前言范围
1
1
2 规范性引用文件 3 般要求.
浇包的结构与型式设计的应力要求..
4 5
6 浇包包体尺寸的确定
包轴的设计包体底板的设计，加强箍的设计.
5
7 8 9
10 龙门架的设计. 11 安全卡的设计. 12 倾转式浇包传动机构的设计 12.1 传动机构的型式 12.2 手动传动机构 12.3 电动传动机构... 12.4 传动机构的设计.
一 C
10
图1 滑动水口式浇包的典型结构图2 塞杆式浇包的典型结构图3 带手动传动机构的传动式浇包的典型结构图4电动传动机构浇包的典型结构图5 浇包包体的结构图6浇包的包耳、中间加强带及加强箍图7加强箍的设计，图8 龙门架的结构图9 安全卡的使用..
表1 包体外形尺寸，表2 应力集中系数（参考值）表3 浇包手轮半径（推荐值）
- JB/T12552—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：青岛中智达环保熔炼设备有限公司、青岛青力环保设备有限公司、青岛汉唐机械
有限公司、青岛炉力环保冲天炉设备厂、青岛金马利重工机械有限公司、东莞市凌宇工业设备技术有限公司。
本标准主要起草人：段金挺、迟英杰、于仁先、于国华、秦玉岐、王强辉、林永平。 本标准为首次发布。
II JB/T12552—2015
浇包设计规范
1范围
本标准规定了金属液体浇包的设计规范。 本标准适用于圆台或圆柱形包体金属液体浇包（以下简称浇包）本标准不适用于箱圆形包体浇包和球形包体浇包。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T23583.1钢液浇包第1部分：型式与基本参数 GB/T23583.24 钢液浇包第2部分：技术条件 GB/T25714.1 铁液浇包第1部分：型式与基本参数 GB/T25714.24 铁液浇包 第2部分：技术条件 NB/T47013.3—2015承压设备无损检测第3部分：超声检测
3一般要求
3.1浇包的外形尺寸应符合本标准和GB/T23583.1、GB/T25714.1的规定。 3.2本规范未列出的详细结构应能保证浇包有良好的使用性能和可靠的安全性能。 3.3包轴位置的选择应合理，包体与包轴连接应牢固：保证安全，满足使用性能 3.4大于50t的底漏式钢液浇包应设计包轴衬套以抗磨损，小于或等于50t的底漏式钢液浇包也可按用户要求设计包轴衬套。 3.5脱钩式浇包，包轴端部应有安全法兰限位。 3.6包体应开透气孔，透气孔大小及排列可按包体大小选择。 3.7为防止包体在起吊过程中引起变形，在包体上应设置加强箍。 3.8浇包应符合GB/T23583.2、GB/T25714.2的规定。
4 浇包的结构与型式
4.1 浇包按结构型式分为底注式浇包和倾转式浇包。 4.2滑动水口式浇包的典型结构如图1所示。 4.3塞杆式浇包的典型结构如图2所示。 4.4带手动传动机构的传动式浇包的典型结构如图3所示。 4.5电动传动机构浇包的典型结构如图4所示。 JB/T12552—2015
隔热板
说明：
龙门架：桶体；上加强箍：包轴；下加强箍：副钩环：滑动水口。
装满金属时的合成重心尘标
2- X 4
7
图1滑动水口式浇包的典型结构
说明：
龙门架； 2 桶体： 3- 安全卡：
包轴：副钧环：下支腿：杠杠手柄：塞杆装置。
4
5
6
工
图2 塞杆式浇包的典型结构
2 JB/T12552—2015
说明：
龙门架：桶体：一减速器；一手轮。
3-
图3带手动传动机构的传动式浇包的典型结构
隔热板
说明：
电动机链轮： 2一联轴器链轮：
一滑动离合器：手轮联轴器：减速器。
华
图4电动传动机构浇包的典型结构
3
