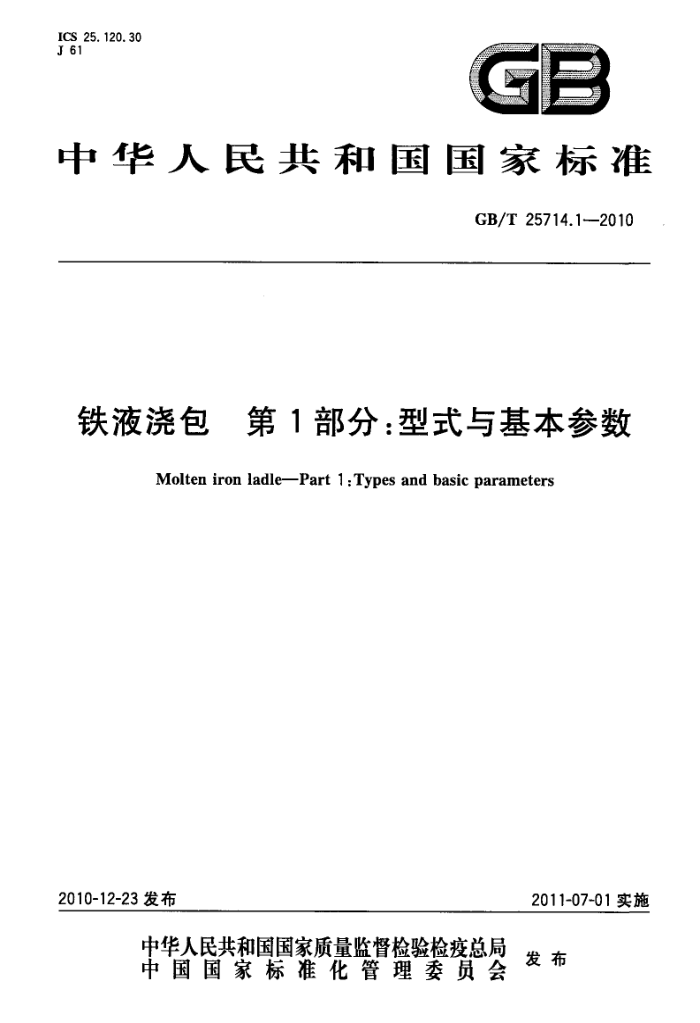

ICS 25.120.30 J 61
7 一
中华人民共和国国家标准
GB/T 25714.1-—2010
铁液浇包 第1部分：型式与基本参数
Molten iron ladle-Part 1:Types and basic parameters
2010-12-23发布
2011-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T25714.1—2010
前 言
GB/T25714《铁液浇包》分为两个部分：
第1部分：型式与基本参数；第2部分：技术条件。 本部分为GB/T25714的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186)归口。 本部分起草单位：青岛青力环保设备有限公司、青岛炉力环保冲天炉设备厂、威海工友铸造机械有
限公司、青岛中智达环保熔炼设备有限公司、青岛聚盛源环保熔炼设备有限公司。
本部分主要起草人：于仁先、秦玉岐、迟英杰、段金挺、陈永祥。
H GB/T25714.1—2010
铁液浇包 第1部分：型式与基本参数
1 范围
GB/T25714的本部分规定了铁液浇包的额定容量、型式和基本参数。 本部分适用于铸造生产用圆台桶形铁液浇包（以下简称浇包）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3000铸造设备型号编制方法
3 包的型式
3. 1 包按出铁方式分为倾转式和底注式。 3.2 浇包按驱动方式分为手动、电动、液压、气动。 3. 3 包按升降方式分为手动、电动和气动。
4 瓷包的参数
4.1 浇包主参数为浇包的额定容量。 4.2 包的基本参数见表1。
表1 铁液浇包基本参数
桶体厚度 mm
余隙高度 mm
摘衬厚度
额定容量
mm
灰铁 50 50 50 60 70 80 80 90 100 110
球铁 80 80 80 90 100 120 120 130 150 150
侧部 40 40 45 50 60 60 60 70 80 80
底部 50 50 50 60 70 80 80 90 100 110
侧部 5 5 5 5 5 6 6 6 6 8
底部 5 5 5 15 5 6 6 6 6 8
0. 3 0. 5 0. 75 1. 0 1. 5 2. 0 2. 5 3. 0 4. 0 5. 0
1 GB/T25714.12010
表1(续)
桶体厚度 mm
余隙高度 mm
塘村厚度 mm
额定容量
灰铁 110 110 120 130 140 150 170 180 200 220 220 220 230 230 230 250 250 250 300
球铁 160 160 180 180 200 200 220 220 250 250 250 250 250 250 280 320 320 360 400
底部 110 110 120 130 140 150 170 180 200 220 220 220 230 230 250 250 250 300 300
侧部 80 08 10 10 12 12 16 16 16 18 18 18 20 24 24 28 28 28 28
底部 8 8 10 10 12 14 20 20 25 28 28 30 30 35 36 40 40 40 40
侧部 90 90 100 110 120 120 130 150 170 190 200 200 210 210 220 220 220 230 230
6. 0 7. 0 8. 0 10 12 15 20 25 30 35 40 45 50 60 70 80 90 100 120 注：余隙高度是指桶体上口平面与额定容量铁液顶面的距离。
浇包的型号
5
浇包型号应符合JB/T3000的规定。
2 ICS 25.120.30 J 61
