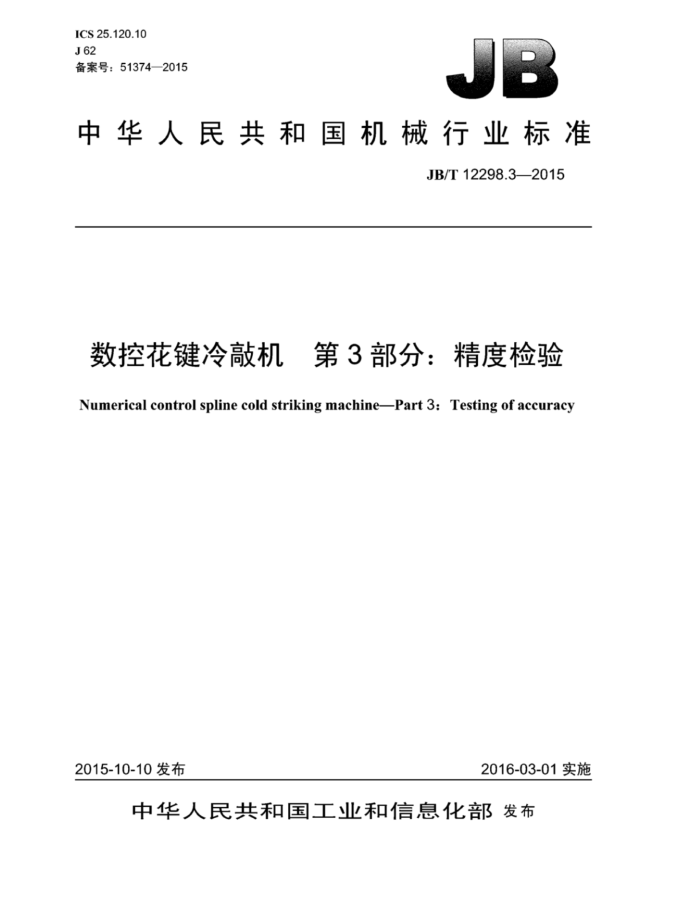

ICS25.120.10 J62 备案号：51374—2015
中华人民共和国机械行业标准
JB/T12298.3—2015
数控花键冷敲机 第3部分：精度检验
Numerical control spline cold striking machine-Part 3: Testing of accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12298.32015
目 次
前言
I
范围. 2 规范性引用文件.
1
般要求精度检验
3 4
1000000000100000
000000010001100000
4.1 几何精度检验 4.2 工作精度检验
1111 JB/T12298.3—2015
前創言
JB/T12298《数控花键冷敲机》分为三个部分：
一第1部分：基本参数；一第2部分：技术条件；一第3部分：精度检验。 本部分为JB/T12298的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：山东省青岛生建机械厂、太原科技大学、深圳华测检测技术股份有限公司。 本部分主要起草人：梅松芳，郑全刚、王学永，主利民，李永堂，付建华，赵松渤、刘泽华，李波。 本部分为首次发布。
II JB/T12298.3-2015
数控花键冷敲机第3部分：精度检验
1范围
JB/T12298的本部分规定了数控花键冷敲机的精度检验本部分适用于两轧辊主轴做同步反方向回转并做水平方向对中进给运动：滚轧花键最大长度至
300mm的数控花键冷敲机（以下简称冷敲机）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3478.1一2008圆柱直齿渐开线花键（米制模数齿侧配合）第1部分：总论 GB/T3478.52008 圆柱直齿渐开线花键（米制模数齿侧配合）第5部分：检验 GB/T10923—2009锻压机械精度检验通则 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3一般要求
3.1精度检验应符合GB/T10923的规定。 3.2精度检验前，应将冷敲机可靠地固定在基础上，并按说明书的要求调平。 3.3本部分所列的几何精度检验项目顺序并不代表实际检验顺序。为了装拆检验工具和检验方便，可按任意顺序进行检验 3.4在用户参与验收时，用户可根据需要选择本部分中相应的检验项目，但这些项目应在订货合同或协议中明确。
4精度检验
4.1几何精度检验
几何精度检验应符合表1的规定。
表1
单位为毫米
序号
检验项目 允差 检验工具
简图 O
检验方法
参照GB/T10923—2009中5.3.2.3的规定，将两根支承平尺R和R放置在abCd 四个量块上，其中abc是等高的，d为
1
在任意
水平仪、
导轨上平面300测量
平尺、 可调的。将检验平尺R放在支承平尺R和
0b
G1
一
R 的平面度 长度上 块、指示表 R2上，通过调整量块和水平仪使R和R2调
为0.03
整在同一平面，移动平尺R，用指示表测量平尺R检验面与导轨面的距离，指示表读数的最大差值为平面度误差
@
c
1 JB/T12298.3—2015
表1（续）
单位为毫米
序号
简图
允差 检验工具
检验方法
检验项目
0
参照GB/T10923—2009中5.6.1.2.2的规定，固定指示表，使其测头分别触及轧辊主
轧辊主轴的径向圆跳动
G2
0.02 指示表 轴的两端表面，缓慢转动主轴，指示表读数
的最大差值为径向圆跳动误差两轧辊主轴分别检验
两轧辊主轴轴线在垂直面 0.03 的平行度
内径干 参照GB/T10923—2009中5.4.1.2.2.2的规
G3
定，用内径千分尺在两轧辊轴线间的多个位置上测量，测得的最大差值为平行度误差
分尺
参照GB/T10923—2009中5.5.1.2.3的规定，将具有相应基座的直角尺放在代表工件轴线的检验棒表面上：用带有相应支架的指
指示表、
两轧辊主轴轴线与工件轴 0.03 直角尺、检线的垂直度
G4
验棒 示表分别放在轧辊主轴两端的表面，使其测
头触及直角尺悬边，移动指示表，指示表读数的最大差值为垂直度误差参照GB/T10923—2009中5.6.1.2.2的规定，固定指示表，使其测头触及分度主轴表面，缓慢转动主轴，指示表读数的最大差值为径向圆跳动误差参照GB/T10923—2009中5.6.2.2的规定，固定指示表，使其测头触及距轴线最远的主轴端面，缓慢转动主轴，指示表读数的最大差值为轴向圆跳动误差参照GB/T10923—2009中5.4.2.2.2的规定，将带有平基面的指示表固定在分度机构
O
分度主轴的经向圆跳动
G5
0.015 指示表
分度主轴的轴向圆跳动
G6
0.03 指示表
分度机构运 在任意动对工件轴线 300长度的平行度
指示表、 的平面上，使其测头触及代表轴线的检验棒检验棒 表面，移动分度机构的最大行程，在相互垂
G7
上 0.02
直的两个平面内测量，指示表读数的最大差直为平行度误差
参照GB/T10923—2009中5.4.4.2.1的规定，指示表装在一个支架上，支架固定在尾
300
分度机构主轴轴线与工件 0.04 指示表 顶轴上，测头触及分度机构主轴内或外表面，
G8
2
旋转360°进行测量，指示表读数的最大差值的一半为两轴线的同轴度误差
轴线的同轴度
2 JB/T12298.32015
表1（续）检验项目
单位为毫米
简图
序号
允差 检验工具
检验方法
夹紧代表工件轴线的检验棒，缓慢移动两轧辊主轴，当任意一主轴与检验棒接触后，
0.02
轧辊主轴轴线移动对工件 0.02 轴线的对称度
塞尺、检 用0.02mm塞尺测量另一主轴与检验棒的间验棒 隙，塞尺不能插入
G9
两主轴的尺寸公差可忽略，必要时进行计算在滑座进给轴线的行程上，选择5个目标
滑座进给单向定位精度
0.05 激光干涉 位置，按GB/T17421.2—2000中的图1进行
仪等，或具测 测量，每个方向测量5次后，按GB/T17421.2 有类似精度 —2000中5.1的规定计算的其他测量 滑座从一个基准点沿进给轴线移动，趋近
G10
滑座进给单
向重复定位精 0.03 系统 各目标位置，然后快速返回，经各目标位置度
回到基准点，如此重复5次进行测量
4.2 工作精度检验
工作精度检验应符合表2的规定。
表2
序号
检验项目 项目要求
工件参数
检验工具
检验方法
渐开线直齿外花键：
调整冷敲机相关的参数，直到敲打出合格试件后，连续敲打30件，待试件冷却至室温后，参照GB/T3478.5 2008中第5章的规定进行检验
材料为45钢硬度为212HBW-235HBW 模数m=2.5mm 齿数Z=36 压力角αp=37.5 长度L=100mm
符合GB/T3478.1
花键精度 2008规定的6级 量规、量棒
P1
精度
注：工件参数、检验项目、检验方法可根据用户的要求确定
3 S
