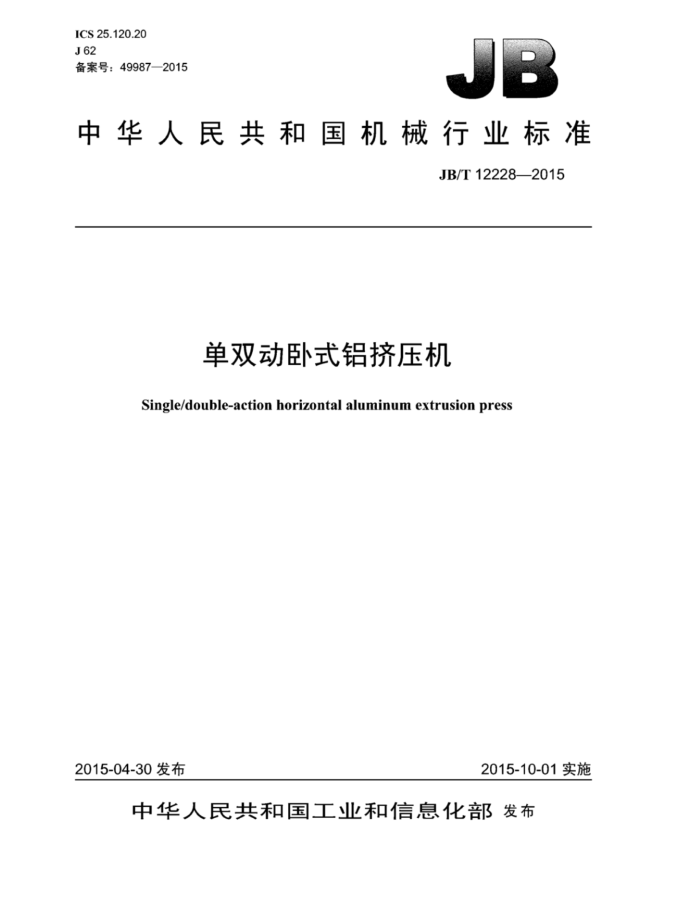

ICS25.120.20 J62 备案号：49987—2015
中华人民共和国机械行业标准
JB/T12228—2015
单双动卧式铝挤压机
Single/double-action horizontal aluminum extrusion press
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12228—2015
目 次
1
前言 1 范围
规范性引用文件..
2
型式与基本参数..
3
4技术要求
试验方法、检验及验收规则
5
14 19 21
6标志、包装、运输和贮存附录A（资料性附录） 单双动卧式铝挤压机的补充参数，
图1单动短行程前上料铝挤压机，图2单动短行程后上料铝挤压机图3 单动长行程铝挤压机. 图4 双动短行程内置式穿孔装置铝挤压机.. 图5 双动短行程外置式穿孔装置铝挤压机. 图6 双动长行程内置式穿孔装置铝挤压机. 图7 双动长行程外置式穿孔装置铝挤压机，图8 内置式穿孔装置（液压定针）图9 内置式穿孔装置（机械定针）
A
5
表1 单动短行程铝挤压机系列的基本参数表2 单动长行程铝挤压机系列的基本参数表3 双动短行程铝挤压机系列的基本参数。 表4 双动长行程铝挤压机系列的基本参数表5本体装配精度检测项目表6 公称数值的允许偏差值表7 挤压速度精度允许偏差值.. 表8铝挤压机精度检测方法表A.1主缸力、侧缸力、模内剪力压力参数. 表A.2各种中、大型卧式铝挤压机扁挤压筒的规格表A.3 单动短行程铝挤压机非挤压时间
6
12 .... 14 .14
16 21 22 22 JB/T12228—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：太原重型机械集团有限公司、中国重型机械研究院股份公司。 本标准主要起草人：郭福道、张亦工、赵国栋、张君、张燕平、李正利。 本标准为首次发布。
II JB/T12228—2015
单双动臣式铝挤压机
1范围
本标准规定了铝及铝合金液压泵直接传动、单双动卧式正向铝挤压机的产品型式与基本参数、技术要求，制造质量，检查，试验方法，工作精度的检验规则以及标志，包装，运输和贮存。
本标准适用于在热状态下挤压铝及铝合金管、棒、型材的单双动卧式正向铝挤压机（以下简称铝挤压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 1299 工模具钢 GB/T3766 液压系统通用技术条件 GB5083一1999生产设备安全卫生设计总则 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6402 钢锻件超声检测方法 GB/T7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T 8163 输送流体用无缝钢管 GB/T11345—2013 焊缝无损检测超声检测技术、检测等级和评定 GB/T11880—2008 模锻锤和大型机械锻压机用模块技术条件 GB/T13384 机电产品包装通用技术条件 GB/T15056 铸造表面粗糙度评定方法 GB/T23281 锻压机械噪声声压级测量方法 GB/T23282 锻压机械噪声声功率级测量方法 JB/T3818 液压机技术条件 JB/T3915 液压机安全技术条件 JB/T4730.4 承压设备无损检测第4部分：磁粉检测 JB/T 5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.2 重型机械通用技术条件第2部分：火焰切割件 JB/T 5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.5 重型机械通用技术条件第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件第7部分：铸钢件补焊 JB/T5000.8—2007 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件
1 JB/T12228—2015
JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11重型机械通用技术条件第11部分：配管 JB/T 5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 ：重型机械通用技术条件第13部分：包装 JB/T5000.14重型机械通用技术条件第14部分：铸钢件无损探伤 JB/T5000.15一2007重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6996重型机械液压系统通用技术条件 JB/T9954 锻压机械液压系统清洁度 JB/T9967液压机噪声限值 JB/T10607液压系统工作介质使用规范
3型式与基本参数
3.1铝挤压机基本型式与结构组成
3.1.1基本型式
铝挤压机的基本型式有单动短行程（包括前上料和后上料）及单动长行程铝挤压机与双动短行程（包括内置式穿孔装置和外置式穿孔装置）及双动长行程（包括内置式穿孔装置和外置式穿孔装置）铝挤压机。 3.1.2铝挤压机的结构组成
单双动正向卧式铝挤压机由预应力框架、主工作缸、侧缸、挤压动梁、挤压筒装置、主剪、移动模座、模内剪、快换模、挤压工具、液压控制、电气控制等装置组成，双动铝挤压机除上述装置外还设有独立的穿孔系统装置。
预应力框架是应用拉杆、压套、螺母及前梁、后梁经预紧后组成的组合式框架。 单双动卧式铝挤压机的挤压动梁和挤压筒装置的下导向方式一般为可调节式水平导向和垂直导向。
挤压筒装置与双动铝挤压机挤压动梁除设有下导向外还设有可调节的斜置式上导向。挤压动梁、挤压筒的下导向装置也可为可调节式的斜置式导向装置，称作“X”型导向结构。 3.2单动铝挤压机 3.2.1单动短行程铝挤压机
单动短行程铝挤压机按其上料方式可分为短行程前上料铝挤压机和短行程后上料科铝挤压机。具体如
下：
a）前上料铝挤压机供坏锭时，挤压筒在挤压轴位，坏锭在挤压模与挤压筒之间，单动短行程前上
料铝挤压机如图1所示。 b）后上料铝挤压机供坏锭时，挤压筒在模具锁紧位，坏锭在挤压简与挤压梁之间，此时挤压轴必
须水平或垂直移离铝挤压机中心位。单动短行程后上料铝挤压机如图2所示。
3.2.2单动长行程铝挤压机
单动长行程铝挤压机供坏锭时，挤压筒在模具的锁紧位，坏锭在挤压简和挤压轴之间。单动长行程铝挤压机如图3所示。
2 JB/T122282015
说明：
压套拉杆：一前梁：
后梁： 2- 挤压动梁：
挤压筒装置：挤压工具：
铝锭坏。
5
6
4
图1 单动短行程前上料铝挤压机
挤压轴垂直移动
挤压轴水平移动
说明：
一后梁：挤压动梁：
挤压工具：挤压筒装置：
一压套拉杆：一前梁。
T
4-
T
图2 单动短行程后上料铝挤压机
说明：
一压套拉杆： 4 -挤压工具：
一后梁： 2- 挤压动梁：
一挤压筒装置：前梁。
中
行
图3单动长行程铝挤压机 JB/T12228—2015
3.3 双动铝挤压机 3.3.1双动铝挤压机的型式
双动铝挤压机一般分为两种型式：双动短行程铝挤压机和双动长行程铝挤压机。 双动铝挤压机的穿孔装置根据穿孔装置布置方式的不同分为内置式穿孔装置和外置式穿孔装置，其
定针控制按照控制方式有液压定针和机械定针两种。 3.3.2双动短行程铝挤压机
双动短行程内置式穿孔装置铝挤压机如图4所示。 双动短行程外置式穿孔装置铝挤压机如图5所示。
百
说明：
一后梁：穿孔装置：
挤压动梁：挤压工具；
5- 挤压简装置：
一前梁。
T
1
Pr
压套拉杆：
2
图4双动短行程内置式穿孔装置铝挤压机
说明：
一前梁；压套拉杆：
挤压筒装置：挤压工具；
挤压动梁：后梁：
机械限位装置：穿孔缸。
3
2
中
1
市
图5双动短行程外置式穿孔装置铝挤压机
3.3.3双动长行程铝挤压机
双动长行程铝挤压机的穿孔装置与短行程铝挤压机基本相同。 双动长行程内置式穿孔装置铝挤压机如图6所示。 双动长行程外置式穿孔装置铝挤压机如图7所示。
X JB/T12228—2015
中
说明：
一后梁：穿孔装置：
挤压动梁：挤压工具：
压套拉杆：挤压简装置：
一前粱。
3
S K
7
X
卫
图6双动长行程内置式穿孔装置铝挤压机
说明：
前粱：一压套拉杆；
挤压筒装置：挤压工具：
7 机械限位：
挤压动梁：一后梁：
5
穿孔缸。
6
&
图7双动长行程外置式穿孔装置铝挤压机
3.4穿孔装置
外置式穿孔装置的定针控制一般为机械定针， 也可为液压定针，如图5、图7所示。 内置式穿孔装置的定针控制可为液压定针，如图8所示：也可为机械定针，如图9所示。
说明：
挤压轴： 4穿孔针。
穿孔装置：挤压动粱：
2
图8内置式穿孔装置（液压定针）
