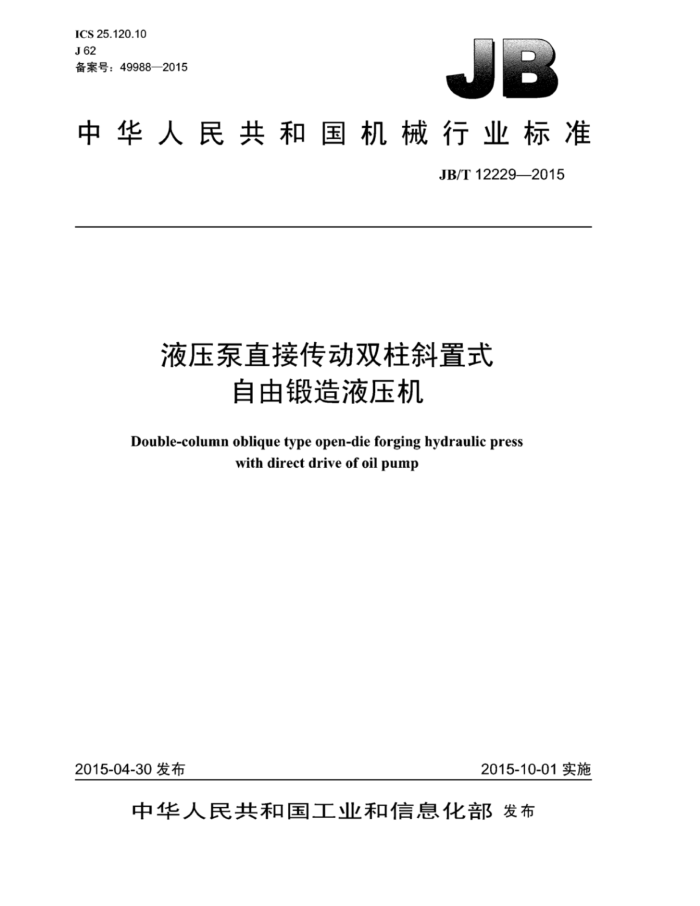

ICS25.120.10 J62 备案号：49988—2015
中华人民共和国机械行业标准
JB/T122292015
液压泵直接传动双柱斜置式
自由锻造液压机
Double-column oblique type open-die forging hydraulic press
with direct drive of oil pump
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
液压泵直接传动双柱斜置式
自由锻造液压机 JB/T122292015
+
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
+
210mm×297mm1.75印张-53千字
2016年1月第1版第1次印刷
定价：27.00元
*
书号：1511112867 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T122292015
目 次
前言 1 范围
I
规范性引用文件. 3术语和定义 4型式与技术参数. 4.1型式.. 4.2技术参数. 5技术要求.. 5.1 一般技术要求. 5.2 安全环保.. 5.3 机架的强度和刚度条件 5.4 关键件的制造和性能 5.5 铸件、锻件、焊接件 5.6 切削加工件 5.7 装配. 5.8 涂装. 5.9 液压、润滑和气动系统， 5.10 配管 5.11 电气系统
2
.6
0
12 12 12 .13 13 13 13 13 13 14 14 .14 ..15
5.12 外观 5.13 安装施工及验收
6试验方法、检验及验收规则 6.1 总则
6.2 外观检验. 6.3 型式与技术参数检验 6.4 性能检验 6.5 空负荷运转检验 6.6 负荷运转（非工艺性）检验 6.7 精度检验. 6.8 产品验收. 7标志、包装、运输及贮存附录A（资料性附录） 双柱式锻造液压机的补充参数
15 15 15 16 .16 16
A..回程力参数. A.2上砧垫板和移动工作台厚度 A.3下横梁或固定梁在工作台移动方向的长度附录B（资料性附录） 双柱式锻造液压机的锻造能力及其与锻造操作机主参数的匹配附录C（规范性附录） 热负荷检验项目的方法 C.1热负荷试车检验条件.
.16. .17
18 18 JB/T12229—2015
C.2热负荷试车检验项目附录D（资料性附录） 其他工作介质与传动方式的应用 D.1适用范围. D.2难燃液压油的适用性 D.3乳化液为工作介质的水泵-蓄势站传动方式的适用性参考文献
18 20 20 20 21 中
图1双柱式自由锻造液压机本体结构基本型式图2 下横梁的水平度检验方法示意图图3立柱的垂直度和下横梁的水平度检验方法示意图图4 立柱导向板与活动横梁导滑板之间的间隙检验方法示意图
10 11 11
表1 主参数（公称力）系列. 表2 液体最大工作压力系列和锻造力分级表3 基本参数. 表4机架等效应力和刚度的取值. 表5本体装配精度检验项目表6检验的项目及允许偏差，表A.1补充参数表表B.1 双柱式锻造液压机的锻造能力及其与锻造操作机主参数的匹配
14 16 17
II JB/T12229—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：太原重型机械集团有限公司、中国重型机械研究院股份公司。 本标准主要起草人：郭玉玺、张亦工、赵国栋、张营杰、张燕平、范玉林。 本标准为首次发布。
III JB/T12229—2015
液压泵直接传动双柱斜置式
自由锻造液压机
1范围
本标准规定了液压泵直接传动双柱斜置式自由锻造液压机的型式与技术参数、技术条件、试验方法。 检验及验收规则标志，包装，运输及贮存
本标准适用于采用矿物油型液压油为工作介质的液压泵直接传动双柱斜置式自由锻造液压机（以下简称双柱式锻造液压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321优先数和优先数系 GB/T1591低合金高强度结构钢 GB5083 3生产设备安全卫生设计总则 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7932 气动系统通用技术条件 GB/T7935 液压元件通用技术条件 GB/T 8163 输送流体用无缝钢管 GB/T8541 锻压术语 GB/T11345一2013焊缝无损检测超声检测技术、检测等级和评定 GB/T17120 锻压机械安全技术条件 GB/T23281 锻压机械噪声声压级测量方法 GB/T23282 锻压机械噪声声功率级测量方法 GB/T24761 钢平尺和岩石平尺 GB26484 液压机噪声限制 GB50231 机械设备安装工程施工及验收通用规范 GB50272 2009 锻压设备安装工程施工及验收规范 JB/T1829 锻压机械通用技术条件 JB/T3818 液压机技术条件 JB/T3915 液压机安全技术条件 JB/T4174 液压机名词术语 JB/T4730.3 承压设备无损检测 第3部分：超声检测 JB/T4730.4 承压设备无损检测 第4部分：磁粉检测 JB/T4730.5 承压设备无损检测 第5部分：渗透检测 JB/T 5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.2 重型机械通用技术条件第2部分：火焰切割件 JB/T5000.3 重型机械通用技术条件第3部分：焊接件
1 JB/T12229—2015
JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.5 重型机械通用技术条件 第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T 5000.7 重型机械通用技术条件第7部分：铸钢件补焊 JB/T5000.8一2007重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切肖加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5000.14 重型机械通用技术条件 第14部分：铸钢件无损探伤 JB/T5000.15—2007 重型机械通用技术条件 第15部分：锻钢件无损探伤 JB/T 6396 大型合金结构钢锻件技术条件 JB/T 6397 大型碳素结构钢锻件技术条件 JB/T 6402 大型低合金钢铸件 JB/T6996 重型机械液压系统 通用技术条件 NB/T47008 承压设备用碳素钢和合金钢锻件
3术语和定义
GB/T8541和JB/T4174界定的以及下列术语和定义适用于本文件。
3.1
自由锻造液压机open-die forging hydraulicpress 采用高压液体传动，用于自由锻造加工的液压机。
3.2
双柱式组合机架double-column type combined frame 通过紧固螺母和拉杆将两个立柱、上横梁和下横梁预紧成为一体的组合结构机架。
3.3
双柱式整体机架 double-column type mono frame 将两个立柱、上横梁和下横梁制造成为一体结构的机架。
3.4
上横梁topcrownbeam 机架中与立柱上端连接的横梁。
3.5
下横梁 bottom crownbeam 机架中与立柱下端连接的横梁。
3.6
活动横梁movable crownbeam 上传动式液压机中，与主（侧）缸柱塞连接，用于安装上砧的可运动的横梁。
3.7
固定梁fixed crownbeam 下传动式液压机中，固定于基础上，用于安装移动工作台和工作缸的横梁。
2 JB/T12229—2015
3.8
公称力nominalforce 代表对应规格的液压机名义上能产生的最大力，单位为兆牛（MN），在数值上等于主（侧）缸柱
塞的总面积单位为平方米（m）力与液压系统的最大工作压力单位为兆帕（MPa）的乘积（取整数） 3.9
液压系统最大工作压力maximum pressureofhydraulic system 液压系统中液体的最大单位工作压力，即液体的最大压强。
3.10
常锻 ordinary forging 一般指除镦粗以外的自由锻造工序，相对于精整，上砧的压下量较大且包含有快速下降过程。
3.11
开口高度daylight 活动横梁或整体机架处于上极限位置时，上站垫板下平面至移动工作台上平面的距离，也称净空高
3.12
立柱横向净空距 clearance between columns in transverse direction 两个立柱内侧充许工件进出的净空距离。
3.13
横尚偏心距 permissible eccentricity in transverse direction 锻件的受压中心至液压机移动工作台中心线之间的距离。一般指常锻工况最大锻造力下所允许的最
大偏心距离 3.14
工作速度 speed 在常锻工况下，上砧单位时间内的压下行程，也称加压速度。
3.15
压下量penetration 即压缩量，锻件被压缩前后高度方向的差值。
3.16
行程控制精度 stroke accuracy 在自动锻造过程中，液压机的上砖行程设定位置与实际位置的差值
型式与技术参数
4
4.1型式
双柱式锻造液压机机架有两种基本型式，即双柱斜置式预应力组合机架和双柱斜置式整体机架。主（侧）缸的传动型式分别为上传动式和下传动式，适用时，也可采用下传动型式的双柱斜置式预应力组合机架，以及缸动，型式的双柱斜置式机架。
主（侧）缸一般为柱塞式。其与活动横梁或与整体机架的连接方式宜采用双球铰式摇杆轴结构：活动横梁或整体机架的导向方式采用可调间隙的平面导向结构。
双柱斜置式预应力组合机架上传动锻造液压机的型式见图1a）。 双柱斜置式整体机架下传动锻造液压机的型式见图1b）。
3
