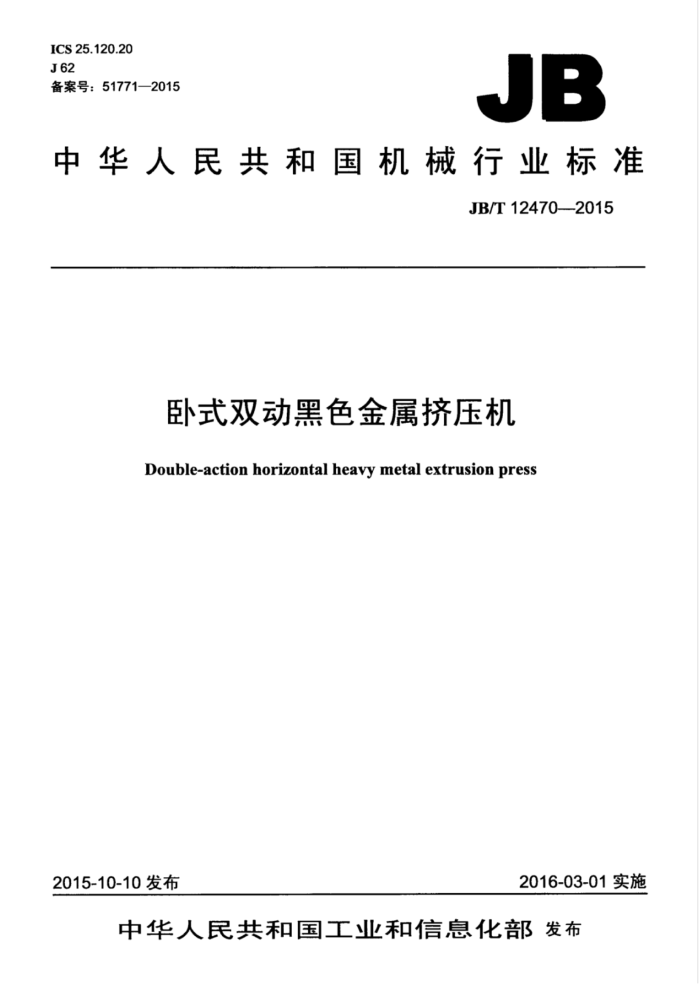

ICS 25.120.20 J62 备案号：51771—2015
JB
中华人民共和国机械行业标准
JB/T12470--2015
卧式双动黑色金属挤压机
Double-action horizontal heavy metal extrusion press
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中 华 人民共 和 国
机械行业标准
卧式双动黑色金属挤压机
JB/T124702015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1.25印张-36千字
2016年12月第1版第1次印刷
定价：21.00元
+
书号：1511113395 网址：http：//www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12470-2015
目 次
前言. 1范围.. 2规范性引用文件 3型式与基本参数 3.1基本型式. 3.2基本参数 3.3其他基本参数推荐值 3.4型号说明.. 4技术要求 4.1一般性要求. 4.2挤压机的成套性 4.3 安全卫生环保. 4.4 主要零部件质量. 4.5 液压系统 4.6润滑与气动 4.7 配管.. 4.8 电气系统 4.9 外观质量 4.10 涂装.. 4.11 检测项目 5试验方法、检验及验收规则， 5.1 总则 5.2 型式与基本参数检验 5.3 性能试验项目及要求.. 5.4 空运转试验 5.5 噪声级. 5.6 负荷运转试验. 5.7 超负荷试验. 5.85 空负荷运转试验及负荷试验后的精度检验 5.9验收 6标志、包装、运输和贮存 6.1标志 6.2包装... 6.3包装标志. 6.4运输. 6.5 贮存.
I
-
8
9
10 .10 ..12 13
..13 13 13 13 14
图1挤压机.
2
I JB/T12470—2015
表1基本参数
3
EE.PE中E 000000000000000110511000010101101000000015068.1.18100
表2本体装配精度检测项目表3公称数值的允差值表4挤压机精度检测方法.
**6
8 .10
II JB/T12470—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/C409）归口。 本标准起草单位：太原重型机械集团有限公司，中国重型机械研究院股份公司：太原通泽重工有限
公司。
本标准主要起草人：王国红、赵国栋、张燕平、王国颖、王平平、荆云海、丁建文、张立波。 本标准为首次发布。
III JB/T12470—2015
彭式双动黑色金属挤压机
1范围
本标准规定了卧式双动黑色金属挤压机的型式与基本参数、技术要求试验方法，检验及验收规则，以及标志包装、运输和贮存。
本标准适用于热态下挤压碳素钢、低合金钢、不锈钢、高温合金、难熔金属及难变形金属的管、棒、 型材的卧式双动黑色金属挤压机：适用于四柱式预应力框架结构型式，以及主要采用矿物油型液压油为工作介质的液压泵直接传动或液压泵-蓄势器传动方式，而介质压力在25MPa～31.5MPa的卧式双动黑色金属挤压机（以下简称挤压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件：其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GBT1299工模具钢 GB/T3766 液压传动系统及其元性的通用规则和安全要求 GB5083—1999 生产设备安全卫生设计总则 GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T6402 钢锻件超声检测方法 GB7632机床用润滑剂的选用 GB/T7932 气动系统通用技术条件 GB/T7935 液压元件通用技术条件 GB/T8163 输送流体用无缝钢管 GB/T11345一2013焊缝无损检测超声检测技术、检测等级和评定 GB/T11880—2008# 模锻锤和大型机械锻压机用模块技术条件 GB/T13384 机电产品包装通用技术条件 GB/T15056 铸造表面粗糙度评定方法 GB/T23281 锻压机械噪声声压级测量方法 GB/T23282 锻压机械噪声声功率级测量方法 JB/T3818 液压机技术条件 JB/T3915 液压机安全技术条件 JB/ZQ4637 栏杆的设计规范 JB/T5000.1 重型机械通用技术条件 第1部分：产品检验 JB/T5000.2 重型机械通用技术条件 第2部分：火焰切割件 JB/T5000.3 重型机械通用技术条件 ：第3部分：焊接件 JB/T5000.4 重型机械通用技术条件 ：第4部分：铸铁件 JB/T5000.5 重型机械通用技术条件 第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件 第7部分：铸钢件补焊
1 JB/T12470--2015
JB/T5000.8 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5000.14 重型机械通用技术条件第14部分：铸钢件无损探伤 JB/T5000.15 重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6996重型机械液压系统通用技术条件 JB/T9954 锻压机械液压系统清洁度 JB9967液压机噪声限值 NB/T47013.4承压设备无损检测第4部分：磁粉检测
3型式与基本参数
3.1基本型式
本标准列出了四柱式预应力框架的挤压机：挤压机由预应力框架、主工作缸、侧缸、穿孔缸、挤压动梁、穿孔动梁、挤压筒装置、热锯、移动
模座、快换模、挤压工具等装置组成。
预应力框架是应用拉杆、压套，螺母及前梁、后梁经预紧后组成的组合式框架。 挤压机的挤压动梁和挤压筒装置的下导向方式一般为可调节式水平导向和垂直导向。而挤压筒装置
除设有下导向外还设有可调节的斜置式上导向。挤压梁、挤压筒的下导向装置也可为可调节式的斜置式导向装置，称作“X”型导向结构。穿孔动梁在挤压梁中移动。
挤压机如图1所示。
4
中
说明： 1后架： 2—穿孔装置： 3—挤压动梁： 4挤压工具：
5一压套拉杆： 6- 挤压简装置： 7—前梁。
图1挤压机
3.2基本参数
挤压机系列的基本参数见表1。
2
