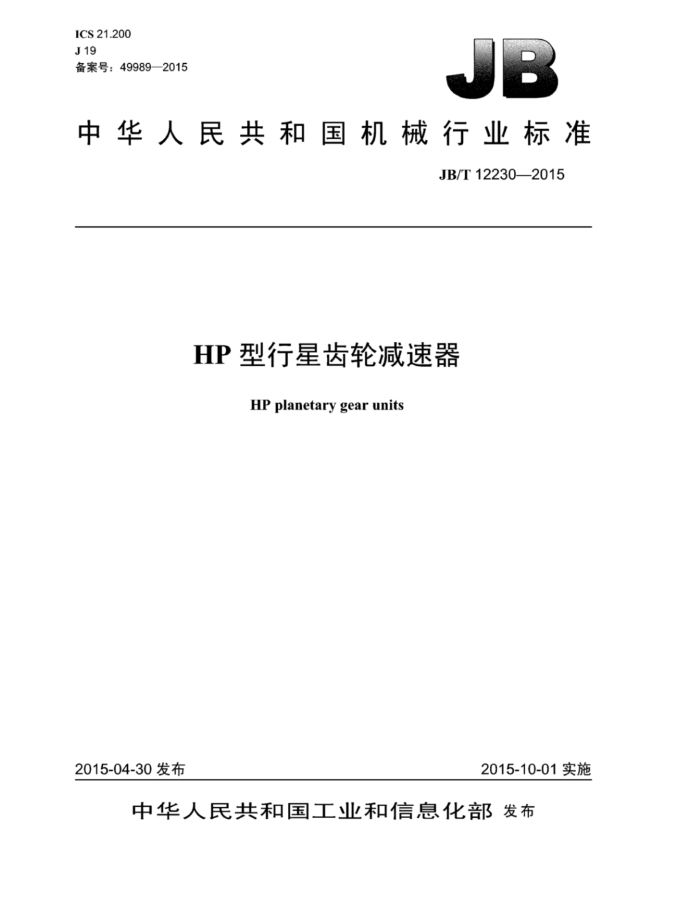

ICS21.200 J19 备案号：49989—2015
中华人民共和国机械行业标准
JB/T12230—2015
HP型行星齿轮减速器
HP planetary gear units
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准 HP型行星齿轮减速器
JB/T122302015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm*1.25印张-36千字
2016年1月第1版第1次印刷
定价：21.00元
*
书号：15111·12868 网址：http:/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12230—2015
目 次
前言 1 范围
I
规范性引用文件.. 3 型号、标记与尺寸
2
3.1 型号.. 3.2 标记方法. 3.3 标记示例. 3.4 减速器的型式与尺寸 4基本参数. 4.1 减速器的公称传动比. 4.2 减速器齿轮模数mn 4.3 减速器齿轮基本齿廓. 4.4 减速器的额定输出转矩、最大输出转矩、公称传动比 4.5 制动器和制动力矩 5技术要求. 5.1 适用范围 5.2 齿轮、齿轮轴和轴。 5.3 行星架. 5.4 装配. 5.5减速器的润滑 6检验规则 6.1 出厂检验.. 6.2 型式检验. 6.3 结果判定.. 6.4 抽样方法.. 7标志、包装、运输和贮存 7.1 标志. 7.2 包装. 7.3技术文件 7.4运输. 7.5贮存... 8减速器的选用方法减速器输入用液压马达. 附录A（规范性附录） 减速器的性能参数附录B（规范性附录） 减速器的选用方法 B.1起重机用减速器的选用.. B.2其他工况用减速器的选用附录C（规范性附录） 制动器和制动力矩
一
A
6
6
9
9
10 12 JB/T12230—2015
附录D（资料性附录） 减速器输入用液压马达
13
图1HP201～HP204、HP301、HP302减速器的外形尺寸图2HP205~HP303、HP304减速器的外形尺寸
表1 HP201一HP204、HP301、HP302减速器的外形尺寸. 表2HP205HP303、HP304减速器的外形尺寸表3HP2减速器的公称传动比. 表4HP3减速器的公称传动比，表5 材料与热处理表6 材料与热处理.. 表7 渗氮有效硬化层深度及极限偏差表8 材料与热处理... 表9 最小法向极限侧隙jbm 表10 检验项目. 表A.1 减速器的性能参数，表B.1 机构利用等级表B.2 载荷状态. 表B.3 工况系数K. 表D.1 液压马达型号
HE
13
II JB/T12230—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准负责起草单位：中国重型机械研究院股份公司。 本标准参加起草单位：意宁液压股份有限公司、浙江通力重型齿轮股份有限公司。 本标准主要起草人：徐鸿钧、赵玉良、王有飞、王广收、洪建康、项建忠、李国莉。 本标准为首次发布。
III JB/T12230—2015
HP型行星齿轮减速器
1范围
本标准规定了HP型行星齿轮减速器（以下简称减速器）的型号标记与尺寸、基本参数、技术要求，检验规则，标志，包装，运输，贮存，承载能力与选用方法等。
本标准适用于机械设备中使用的回转行星齿轮减速器，其他种类机械设备中使用的回转行星齿轮减
速器可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1348 球墨铸铁件 GB/T1356 通用机械和重型机械用圆柱齿轮标准基本齿条齿廓 GB/T1357 通用机械和重型机械用圆柱齿轮模数 GB/T10095.1 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T13306 标牌 GB/Z18620.2 圆柱齿轮检验实施规范第2部分：径向综合偏差、径向跳动、齿厚和侧隙的检验 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5558 减（增）速器试验方法 JB/T 6395 大型齿轮、齿圈锻件技术条件 JB/T 6396 大型合金结构钢锻件技术条件 JB/T7929 齿轮传动装置清洁度 JB/T8831 工业闭式齿轮的润滑油选用方法
3 型号、标记与尺寸
3.1型号
HP2表示两级行星传动的减速器型号。 HP3表示三级行星传动的减速器型号。
3.2标记方法
HP 00--O-D
停车制动器：Z表示有停车制动器
缺省表示不带停车制动器
公称传动比最大输出转矩，单位为千牛米（kNm）规格代号传动级数型号
1 JB/T12230—2015
3.3 标记示例
示例：两级行星传动的01号规格，最大输出转矩为12kN·m，公称传动比为28，有停车制动器的减速器，其标记为：
HP201-12-28-Z
3.4 减速器的型式与尺寸 3.4.1HP201～HP204、HP301、HP302减速器的外形尺寸应符合图1、表1的规定。 3.4.2 HP205、HP303HP304减速器的外形尺寸应符合图2、表2的规定。
液压马达连接面
二
72
nXes
5
Di D2 Dj D4
图1 HP201～HP204HP301、HP302减速器的外形尺寸表1 HP201~HP204 HP301. HP302减速器的外形尺寸
单位为毫米
D; D ~Li L2 L3 h lh2
型号 Di HP201 230 255 290 320 500 200 60
D2
s 18 18 18 18 18 18
50 55 85 85
38 38 33 33
16 16 20 20
255 290 320 529 280
HP301 230
200 245 245
60
HP202 250
350
380
577
90
280
619
HP203 250 HP302 250 280 350 380 619 245 90 85 33 20 HP204 250
350
380
90
282
375
410
598
245
90
85
33
20
注1：液压马达的连接尺寸由用户提供或与制造商协商确定。 注2：D，和D2尺寸公差为h8
2 JB/T12230—2015
液压马达连接面
广
nXes
5
Di D2 D D4
图2 HP205、HP303HP304减速器的外形尺寸表2 HP2051 HP303-1 HP304减速器的外形尺寸
单位为毫米
型号 D1 D2 D3 D4 ~Li L2 Ls 11 I12 n HP205 325 400 490 542 746 450 114 95 40 16 22 HP303 325 400 490 542 714 450 114 95 40 16 22 HP304 370 490 535 580 910 491 168 121 60 16 26
5
注1：氵 液压马达的连接尺寸由用户提供或与制造商协商确定。 注2:D和Dz尺寸公差为h8。
基本参数
4
4.1 减速器的公称传动比i 4.1.1 1HP2减速器的公称传动比应符合表3的规定。
表3 HP2减速器的公称传动比
25 45
28 50
31.5 56
35.5 63
40
HP2公称传动比i
4.1.2 2HP3减速器的公称传动比应符合表4的规定。
表4 HP3减速器的公称传动比
71 125
80 140
90 160
100 180
112 200
HP3公称传动比i
