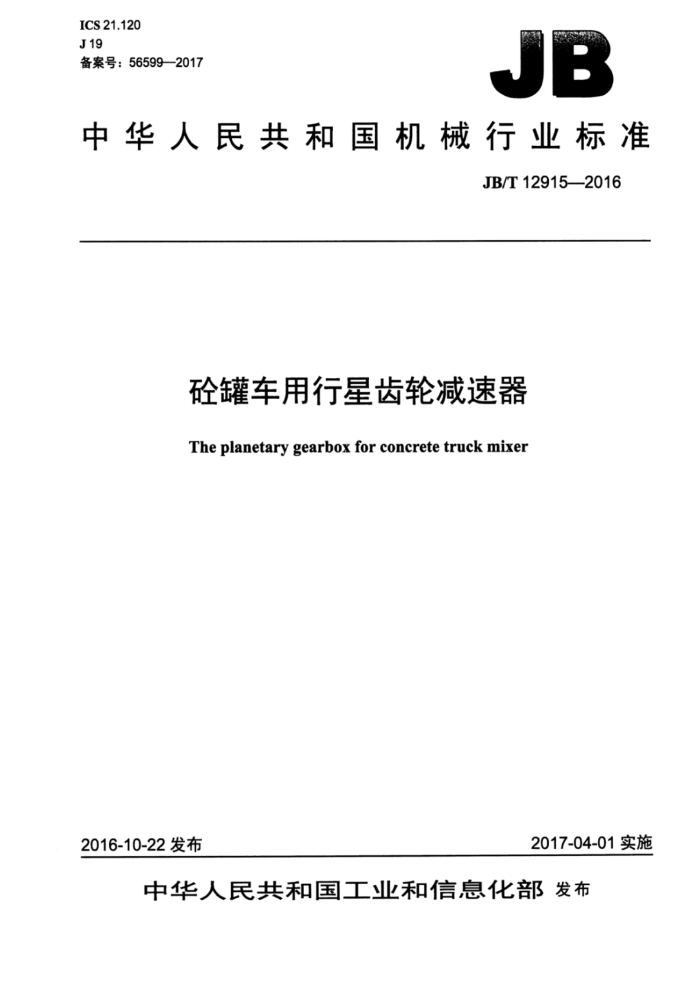

ICS 21.120 J19 备案号：56599—2017
JB
中华人民共和国机械行业标准
JB/T12915—2016
砼罐车用行星齿轮减速器
The planetary gearbox for concrete truck mixer
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12915—2016
目 次
前言， 1范围 2规范性引用文件 3术语和定义 4产品型号、标记、结构示意和尺寸。 4.1产品型号、标记. 4.2结构示意 4.3外形尺寸及安装尺寸. 5参数.. 6要求 6.1机体、机盖 6.2行星架 6.3 齿轮相关部件 6.4 输出法兰 6.5 精度.... 6.6 装配.. 6.7 空载. 6.8负载 6.9 减速器的润滑 6.10 传动效率 6.11 噪声 6.12 油池最高温度 6.13 内腔清洁度 6.14 密封性能。 6.15 可靠性工作时间 6.16 外观质量 7试验方法 7.1 空载试验 7.2 负载试验 7.3 齿面接触斑点. 7.4 传动效率 7.5 噪声 7.6油池最高温度. 7.7内腔清洁度 7.8密封性能试验 7.9可靠性工作时间试验
III
100000000000000100100000000
一
C
7.10 外观 8 检验规则
I JB/T12915—2016
8.1出厂检验 8.2 型式检验 9标志、包装、运输和贮存 9.1标志 9.2 ?包装. 9.3 运输. 9.4 贮存
10 10 10 .10 10
图1 减速器内部结构示意，图2减速器外形图. 图3 减速器安装图
7
表1 减速器外形尺寸。 表2 减速器安装尺寸表3参数.
I JB/T12915—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国减速机标准化技术委员会（SAC/TC357）归口。 本标准起草单位：上海电气液压气动有限公司、常州市金致机械制造有限公司、江苏省减速机产品
质量监督检验中心陕西法士特汽车传动集团公司、华菱星马汽车（集团）有限公司、重庆大学机械传动国家重点实验室、泰兴市产品质量综合检验检测中心、江阴市华方新能源高科设备有限公司、成都市新筑路桥机械股份有限公司、杭州速博雷尔传动机械有限公司。
本标准主要起草人：曾华、金建光、桂跃峰、丁军、朱童庆、许明中、装志军、赵建平、魏静、 唐娟、周晓菊、申国俊、张冬兰、张杰、徐炜、徐磊琛、赵雅荣、王晓玲、卢云杰、张开清、钱小桂、 李德龙、申炳慧、刘琦、尚广江、冯克敏、莫华华、李胜、周贵超。
本标准为首次发布。
III JB/T12915—2016
砼罐车用行星齿轮减速器
1范围
本标准规定了砼罐车用行星齿轮减速器的术语和定义、产品型号、标记、结构示意、尺寸、参数、 要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于砼罐车（混凝土搅拌运输车）以及具有类似性能的搅拌设备用行星齿轮减速器（以下简称减速器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1348—2009球墨铸铁件 GB/T2828.11计数抽样检验程序第11部分：小总体声称质量水平的评定程序 GB/T3077—1999合金结构钢 GB/T6404.1齿轮装置的验收规范 第1部分：空气传播噪声的试验规范 GB/T9439-2010灰铸铁件 GB/T10095.1一2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2一2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB13895—1992重负荷车辆齿轮油（GL-5） GB/Z18620.4一2008圆柱齿轮检验实施规范第4部分：表面结构和轮齿接触斑点的检验 GB/T26408—2011混凝土搅拌运输车 JB/T5558减（增）速器试验方法 JB/T7929—1999齿轮传动装置清洁度
3术语和定义
下列术语和定文适用于本文件。
3.1
搅动容量agitatorcapacity 搅拌车能够运输的预拌混凝土量（以捣实后的体积计），预拌混凝土容重按2400kg/m计算。 ［GB/T26408—2011，定义3.7]
3.2
最大安装角度maximuminstallationangleofdrum 减速器安装时，其轴线与水平面所形成的夹角。
1 JB/T12915—2016
3.3
输出法兰最大偏摆角度maximumallowedmisalignmentofangle 输出端法兰盘轴线以减速器轴线为中心的最大摆动角度。
3.4
最大输出转矩 maximum output torque 减速器能传递的最大输出转矩。
4产品型号、标记、结构示意和尺寸
4.1产品型号、标记
产品型号由规格代号、最大输出转矩、公称传动比三部分组成，其标记说明如下： CMG-
公称传动比最大输出转矩：单位为千牛米（kN·m）规格代号：ConcretetruckMixerGearbox的缩写
示例： CMG60-120表示砼罐车用行星齿轮减速器最大输出转矩为60kN·m，公称传动比为120。
4.2结构示意
减速器的内部结构示意如图1所示。
行星轮 轴承 行星轮 透气帽 行星架
轴承
机体
输出法兰
轴承
油位计
一油封一主轴承
太阳轮（输入轴）行星架
冠齿
加油塞
中
机盖
太阳轮
-
图1减速器内部结构示意
2 JB/T12915—2016
4.3外形尺寸及安装尺寸 4.3.1外形尺寸
减速器的外形尺寸应符合图2、表1的规定。
图2 减速器外形图
表1减速器外形尺寸
输出法兰盘直径pd
减速器搅动容量
箱体总长1
箱体宽度W
m <6
mm
mm
mm $375或530
<600
≤460
$530
6≤搅动容量≤14
4.3.2安装尺寸
减速器的安装尺寸应符合图3、表2的规定。 JB/T12915—2016
11
d.
pds
法兰固定螺纹孔
ede
输入端花键
pd 液压马达安装螺纹孔
H
图3减速器安装图表2 2减速器安装尺寸
CMG75~CMG85
产品型号底座安装孔间距11
CMG20~CMG35
CMG40~CMG70
67
67
mm
底座安装孔间距1
120
120
120
mm
水箱安装孔间距1
110
110
110
mm
安装法兰盘厚度14
≥17
≥17
≥17
mm
中心与法兰距离1s
120140
80100
100130
mm
中心与底座孔距离1
30~70
70~95
90~110
mm
电动机安装配合距离L
14~16
14~16
14~16
mm 中心高h
225245
235~255
250~270
mm
4
