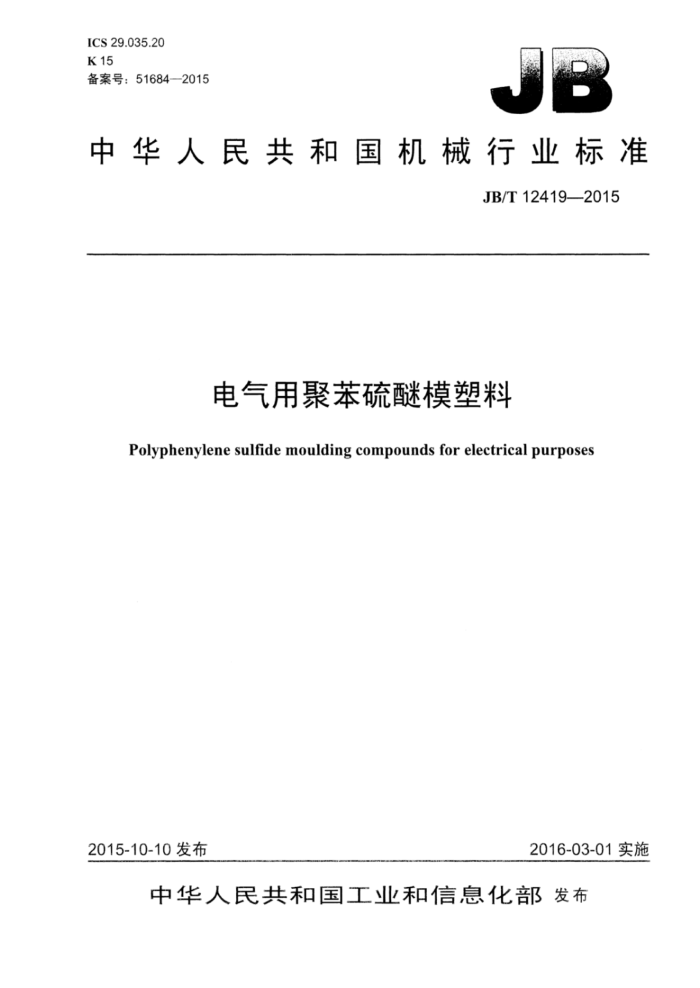

ICS29.035.20 K15 备案号：51684—2015
中华人民共和国机械行业标准
JB/T12419—2015
电气用聚苯硫醚模塑料
Polyphenylene sulfide moulding compounds for electrical purposes
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准电气用聚苯硫醚模塑料
JB/T12419—2015
串
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2016年6月第1版第1次印刷
定价：12.00元
*
书号：1511113308 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12419---2015
目 次
前言 1 范围 2规范性引用文件 3分类.. 4要求
II
4.1外观.. 4.2性能要求， 5试验方法 5.1 样品的抽取 5.2 试样的制备. 5.3 试样预处理及试验条件 5.4 外观 5.5 密度. 5.6 吸水性 5.7 模塑收缩率 5.8 负荷变形温度 5.9 断裂拉伸应力、断裂拉伸应变和拉伸弹性模量 5.10 弯曲强度和弯曲弹性模量 5.11 悬臂梁缺口冲击强度. 5.12 体积电阻率. 5.13 介质损耗因数 5.14 电气强度 5.15 燃烧性 5.16温度指数 6检验规则
6.1 出厂检验 6.2 型式检验 7标志、包装、运输和贮存 7.1标志 7.2 包装.. 7.3 运输. 7.4 贮存
表1 性能要求 JB/T12419—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准负责起草单位：机械工业电工材料产品质量监督检测中心。 本标准参加起草单位：浙江省乐清树脂厂、浙江南方塑胶制造有限公司、苏州亨利通信材料有限公
司、无锡新宏泰电器有限责任公司。
本标准主要起草人：马林泉、张波、罗传勇、徐贤开、陈永水、张贤灵、夏宏伟。 本标准为首次发布。
II JB/T12419--2015
电气用聚苯硫醚模塑料
1范围
本标准规定了电气用聚苯硫醚模塑料的分类、要求、试验方法、检验规则、标志、包装、运输和贴
存。
本标准适用于粉状和粒状电气用聚苯硫醚模塑料（以下简称模塑料）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1034—2008塑料吸水性的测定 GB/T1040.1—2006 塑料拉伸性能的测定第1部分：总则 GB/T1040.22006 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1040.4—2006 塑料拉伸性能的测定第4部分：各向同性和正交各向异性纤维增强复合
材料的试验条件
GB/T1408.1—2006 绝缘材料电气强度试验方法第1部分：工频下试验 GB/T1409-2006 测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质
损耗因数的推荐方法
GB/T1410—2006 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T1634.2-2004 塑料负荷变形温度的测定第2部分：塑料硬橡胶和长纤维增强复合材料 GB/T1843—2008 塑料悬臂梁冲击强度的测定 GB/T2408-2008 塑料燃烧性能的测定水平法与垂直法 GB/T9341—2008 塑料弯曲性能的测定 GB/T11026.1—2003 电气绝缘材料耐热性第1部分：老化程序和试验结果的评价 GB/T17037.42003 塑料热塑性塑料材料注塑试样的制备第4部分：模塑收缩率的测定
3分类
模塑料分以下两种类型：
PPS-E1型：不含任何填料和增强材料，具有较高断裂伸长率的未增强型模塑料。 一PPS-E2型：以无机物为填料、无碱短切玻璃纤维为增强材料：具有更高温度指数（TI）的增强型模塑料。
4要求
4.1外观
成型前的模塑料中不得混有外来杂质：成型后的标准试样表面应平整、光滑、无气泡、无裂纹。 JB/T12419--2015
5.3.2试验条件
除非另有规定，试验应在温度为（23土2）℃、相对湿度为（50土5）%的环境条件下进行。 5.4外观
用1个200mL的玻璃烧杯随机抽取约100g成型前的模塑料，目测检查有无可见的外来杂质；另采用3个（≥60mm）×（≥60mm）×2mm的试片，目测检查试片表面是否平整、光滑，有无气泡、 裂纹等。 5.5密度
按GB/T1033.1一2008中A法的规定进行。 5.6吸水性
按GB/T1034一2008中方法1的规定进行。其中，试验结果以百分数表示。 5.7模塑收缩率
按GB/T17037.4-2003的规定进行。 5.8负荷变形温度
按GB/T1634.2一2004中A法平放试验的规定进行。 5.9断裂拉伸应力、断裂拉伸应变和拉伸弹性模量
按GB/T1040.1—2006GB/T1040.2—2006GB/T1040.4—2006的规定进行。 5.10弯曲强度和弯曲弹性模量
按GB/T9341-2008的规定进行。 5.11悬臂梁缺口冲击强度
按GB/T1843一2008的规定进行，采用A型缺口试样。 5.12体积电阻率
按GB/T1410一2006的规定进行。其中，试验电压为DC500V，电化时间为1min 5.13介质损耗因数
按GB/T1409一2006的规定进行。其中，电极为三电极系统，试验电压为AC1000V。 5.14电气强度
按GB/T1408.1一2006的规定进行。其中，试验在常态变压器油中进行，升压方式为快速升压（2kV/s），电极为Φ20mm的球形电极。 5.15燃烧性
按GB/T2408—2008的规定进行垂直燃烧试验。 5.16温度指数
按GB/T11026.1--2003的规定进行。其中，评定指标为弯曲强度或拉伸断裂应力，终点判定标准为弯山强度或拉伸断裂应力降至起始值的50%
m JB/T12419—2015
6检验规则
6.1出厂检验
本标准表1中第1项、第3项、第8项、第10项、第13项为出厂检验项目。若经相关方商定，可增加或减少出厂检验项目。 6.2型式检验
本标准表1中除温度指数外的其余14项为型式检验项目。 有下列情况之一时，应进行型式检验： a）新产品或老产品转厂生产的试制定型鉴定： b）原材料或生产工艺有较大改变，可能影响产品性能： c）停产半年以上恢复生产： d）出厂检验结果与上次型式检验有较大差异； e）上级质量监督机构或客户提出进行型式检验的要求。
7标志、包装、运输和存
7.1标志
在外包装上应有下列标志： a）制造商名称和商标； b）产品名称和型号； c）产品执行标准编号： d）每件包装的净重； e）“小心轻放”“防潮”“防热”“勿压”等标志； f）贮存条件及贮存期说明。
7.2包装
先用塑料内袋封装，再用编织袋进行外包装。每件包装的净重应不大于50kg。 7.3运输
模塑料在运输过程中应避免受潮、受热、受日光直射、挤压和其他机械损伤。 7.4贮存
模塑料贮存在温度低于35℃的干燥、洁净环境中。贮存期为自生产之日起两年，若贮存期超过两年则应按本标准进行检测（不包括温度指数），合格者仍可使用。
